7427927170

产品分类: 磁珠
厂牌: WURTH
产品描述: 400mA 75Ω@100MHz 310mΩ 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3812682
供应商: 海外现货
标准整包数: 10

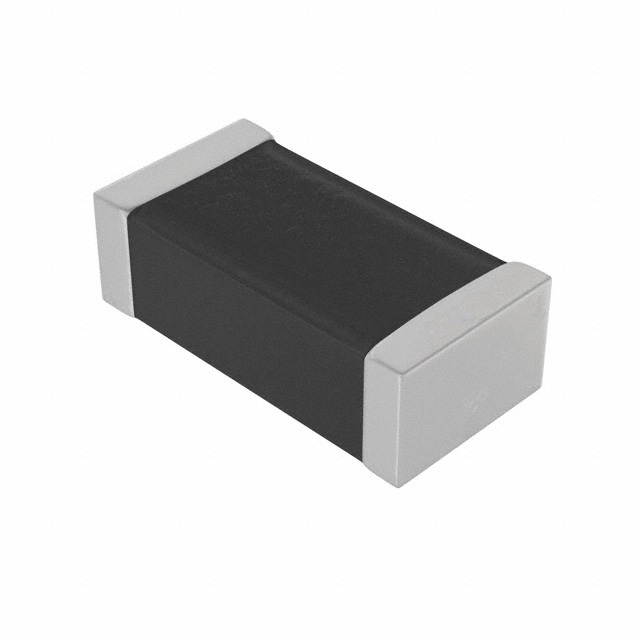

WURTH 磁珠 7427927170

7427927170概述

    电子元器件技术手册概述:WE-CBF SMT EMI Suppression Ferrite Bead
    本文将详细介绍型号为7427927170的WE-CBF SMT EMI Suppression Ferrite Bead。这是一种广泛应用于一般电子设备中的电感抑制元件,旨在减少电磁干扰(EMI)。下面将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案以及总结和推荐等方面进行详细探讨。

    1. 产品简介


    - 产品类型:WE-CBF是一种表面贴装技术(SMT)用EMI抑制铁氧体珠子,适用于一般电子设备。
    - 主要功能:通过高阻抗特性抑制高频电磁干扰,适用于宽带和高速电路中。
    - 应用领域:通用电子设备、通信设备、消费电子产品等。

    2. 技术参数


    - 尺寸规格:尺寸为0402(mm),支持20:1的比例缩放。
    - 阻抗特性:
    - 阻抗 @ 100 MHz:75Ω ±25%
    - 最大阻抗 @ 800 MHz:400Ω
    - 额定电流:
    - ΔT = 20 K时:400mA
    - ΔT = 40 K时:650mA
    - 直流电阻:0.31Ω max.
    - 认证标准:符合RoHS、REACH、无卤素标准,通过AEC-Q200 Grade 1认证。

    3. 产品特点和优势


    - 高效抑制:能有效抑制高频电磁干扰,提升系统稳定性和信号质量。
    - 宽工作温度范围:工作温度范围为-55℃至+125℃,适应性强。
    - 安全可靠:通过严格的安全和可靠性测试,确保长期运行稳定性。
    - 兼容性好:易于集成到各种电子设备中,减少设计复杂度。

    4. 应用案例和使用建议


    - 典型应用:适用于通信设备、医疗设备、消费电子产品中的电源线滤波、信号线路保护。
    - 使用建议:建议根据具体应用环境选择合适的安装位置和布线方式,避免过热和机械损伤。

    5. 兼容性和支持


    - 兼容性:与大多数主流电子设备兼容,适用于不同的电路设计需求。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何正确处理组件以避免损坏?
    - 解决方案:遵循制造商提供的操作规范,避免过度冲击和高温。
    - 问题2:如何确定组件的最大电流容量?
    - 解决方案:参考技术手册中的额定电流参数,确保在安全范围内使用。

    7. 总结和推荐


    - 综合评估:WE-CBF SMT EMI Suppression Ferrite Bead是一款高效、可靠的EMI抑制元件,特别适合用于高频应用和宽带通信设备中。它具有优异的电磁干扰抑制能力和宽广的工作温度范围,是许多电子设备的理想选择。
    - 推荐:强烈推荐使用此产品,特别是在需要高性能EMI抑制的环境中。请务必遵循制造商的指导,确保正确的安装和使用方法,以发挥其最佳性能。

7427927170参数

参数
阻抗@频率 75Ω@100MHz
直流电阻(DCR) 310mΩ
额定电流 400mA
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

7427927170厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7427927170数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 7427927170 7427927170数据手册

7427927170封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.0085
100+ ¥ 0.8517
500+ ¥ 0.7632
2500+ ¥ 0.7495
5000+ ¥ 0.7495
10000+ ¥ 0.7359
50000+ ¥ 0.7359
100000+ ¥ 0.7359
库存: 7221
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.08
