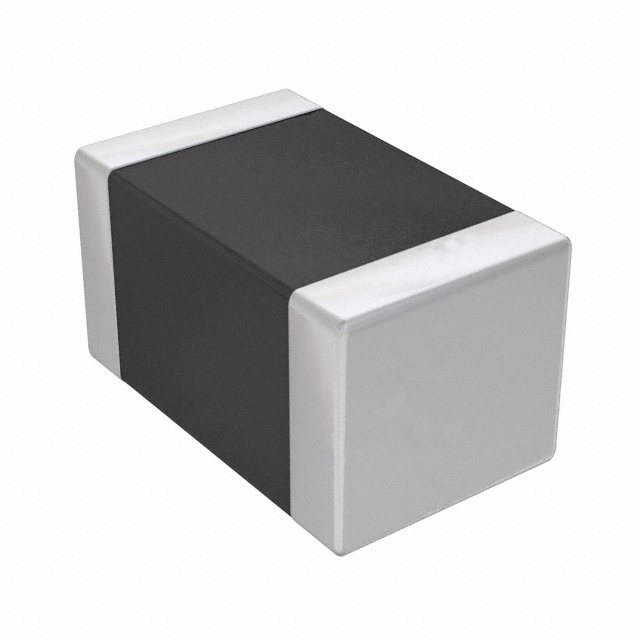

742792092

产品分类: 磁珠
厂牌: WURTH
产品描述: 200mA 2KΩ@ 100MHz 600mΩ 0805 贴片安装 2mm*1.2mm*1.1mm
供应商型号: 1800364
供应商: 海外现货
标准整包数: 10
WURTH 磁珠 742792092

742792092概述

    WE-CBF SMT EMI Suppression Ferrite Bead: A Comprehensive Overview



    1. 产品简介




    产品类型: WE-CBF SMT EMI Suppression Ferrite Bead

    主要功能:
    - 电磁干扰(EMI)抑制
    - 用于各种电子设备中的噪声过滤

    应用领域:
    - 一般电子设备
    - 包括但不限于电源管理、信号处理、通信设备等


    2. 技术参数




    - 尺寸:[mm]
    - 长度:0.9 ± 0.2
    - 宽度:1.2 ± 0.2
    - 高度:0.5 ± 0.3
    - 引脚间距:2.0 ± 0.2
    - 比例尺:10:1

    - 推荐焊盘图案:[mm]
    - 1.0
    - 1.2
    - 宽度 W:根据使用场合的不同分为两种规格
    - 宽带/高速:宽度 W = 3.0
    - 高电流:宽度 W = 4.0
    - 比例尺:10:1

    - 电气特性
    - 阻抗(@ 100 MHz):2000 Ω ± 25%
    - 最大阻抗(@ 100 MHz):2000 Ω 典型值
    - 额定电流(I_R1):200 mA (ΔT = 20 K)
    - 额定电流(I_R2):800 mA (ΔT = 40 K)
    - 直流电阻(@ 20°C):最大 0.6 Ω

    - 认证
    - RoHS 符合 [2011/65/EU & 2015/863]
    - REACh 符合 [EC 1907/2006]
    - 无卤素符合 [JEDEC JS709B] 和 [IEC 61249-2-21]


    3. 产品特点和优势




    - 高阻抗特性:在高频范围内具有较高的阻抗,能有效抑制EMI。
    - 宽温度范围:-55°C 至 +125°C 的工作温度范围,适用于多种恶劣环境。
    - 高可靠性:AEC-Q200 认证,确保在汽车和其他高可靠性应用中的稳定性能。
    - 多用途设计:既能满足宽带/高速应用的需求,也能处理高电流应用。


    4. 应用案例和使用建议




    - 应用案例:典型应用包括电源管理电路、信号线噪声抑制、通信设备中的噪声过滤等。
    - 使用建议:
    - 确保操作温度不超出规定的最大值,避免组件过热损坏。
    - 选择合适的焊接工艺和焊接温度曲线以保证焊接质量。
    - 在进行清洁和封装时要小心,避免影响产品的长期性能。


    5. 兼容性和支持




    - 兼容性:设计为SMT贴片式安装,易于与大多数PCB兼容。
    - 支持和维护:制造商提供详细的电气特性和物理规格表,同时提供相关焊接工艺指导和技术支持。


    6. 常见问题与解决方案




    - 问题1:产品温度过高
    - 解决方案:检查并确保在额定电流范围内使用,避免超过推荐的工作温度。
    - 问题2:焊接不良
    - 解决方案:按照制造商推荐的焊接温度曲线执行焊接过程。
    - 问题3:清洗过程中损坏
    - 解决方案:选择对绝缘材料、标记和镀层无负面影响的清洗剂,并在清洗后进行手动检查。


    7. 总结和推荐




    总结:
    - WE-CBF SMT EMI Suppression Ferrite Bead 是一款高阻抗特性、广泛温度适应能力和高可靠性的产品,适用于多种电子设备中的噪声过滤和EMI抑制需求。
    - 配套的技术文档详尽且容易理解,有助于用户正确使用和维护产品。

    推荐:
    - 推荐在需要高可靠性EMI抑制的应用中使用此产品。该产品经过严格测试和认证,能够在广泛的工业应用中提供优异的性能。

742792092参数

参数
额定电流 200mA
阻抗@频率 2KΩ@ 100MHz
直流电阻(DCR) 600mΩ
长*宽*高 2mm*1.2mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
