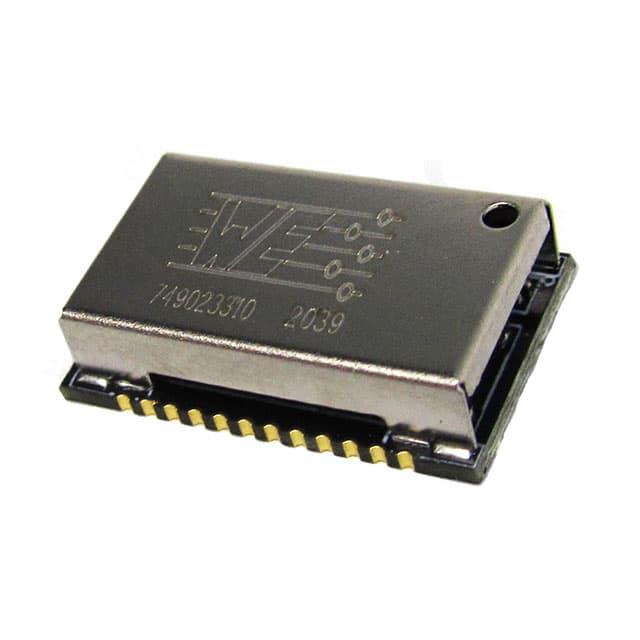

749023310

产品分类: 脉冲变压器
厂牌: WURTH
产品描述: 1:1 LAN 10/100/1000 Base-T,Power over Ethernet (PoE) 180μH 贴片安装 16.5mm*10.3mm*4.1mm
供应商型号: 4066198
供应商: 海外现货
标准整包数: 1
WURTH 脉冲变压器 749023310

749023310概述


    产品简介


    WE-LAN AQ 10/100/1000 Base-T SMT变压器
    WE-LAN AQ系列是一种专为一般电子设备设计的表面贴装技术(SMT)变压器,适用于10/100/1000 Base-T网络应用。这款产品主要用于以太网接口的设计中,能够在各类局域网(LAN)中提供稳定的信号传输。

    技术参数


    尺寸信息
    - 详细尺寸:
    - 长度:12mm
    - 宽度:1mm
    - 高度:±0.15mm
    - 插脚间距:1.0mm
    - 长度:16.5mm
    - 引脚高度:±0.15mm
    - 其他尺寸:根据手册中的具体要求而定。
    电气特性
    - 电感:
    - 电感量(L):180μH
    - 工作频率:100kHz
    - 直流电阻:
    - RDC1: 最大3200mΩ
    - RDC2: 最大2500mΩ
    - 插入损耗:
    - IL(最大值):-1.1dB
    - 回波损耗:
    - RL(最小值):1-30MHz,-18dB
    - RL(最小值):30-60MHz,-14.4dB
    - RL(最小值):60-80MHz,-12dB
    - RL(最小值):80-100MHz,-10dB
    - 差模到共模抑制比:
    - DCMR(最小值):1-30MHz,-35dB
    - DCMR(最小值):30-60MHz,-35dB
    - DCMR(最小值):60-100MHz,-30dB
    - 共模抑制比:
    - CMRR(最小值):1-30MHz,-30dB
    - CMRR(最小值):30-60MHz,-30dB
    - CMRR(最小值):60-100MHz,-22dB
    - 串扰:
    - CT(最小值):1-60MHz,-35dB
    - CT(最小值):60-100MHz,-35dB
    - 绝缘耐压测试:
    - 绝缘电压(VT):1分钟内1500V(RMS)
    环境条件
    - 工作温度范围:-40°C至+105°C
    - 存储条件:原包装下温度<40°C,相对湿度<75%
    - 潮敏等级:1级
    - 焊接温度:
    - 预热温度(最小值):150°C
    - 预热温度(最大值):200°C
    - 预热时间:60-120秒
    - 液相线温度:217°C
    - 峰值焊接温度:峰值温度≤260°C

    产品特点和优势


    WE-LAN AQ具有以下几个显著的优势:
    - 高可靠性和稳定性:该产品具有优良的回波损耗和串扰抑制性能,确保信号传输的稳定性和可靠性。
    - 宽工作温度范围:能够在极端环境下稳定工作,适应多种复杂的应用环境。
    - 高效能设计:采用先进的材料和技术,确保高效能输出,同时具有良好的散热性能。
    - 易于集成:符合标准的封装尺寸,方便集成到现有的电路板设计中。

    应用案例和使用建议


    应用场景
    - 典型应用:以太网接口、路由器、交换机、网络通信设备等。
    - 优势分析:在这些应用中,WE-LAN AQ能够有效提高网络通信的质量和稳定性,同时满足高速传输的需求。
    使用建议
    - 最佳实践:确保电路设计遵循手册中的推荐标准,特别是焊接温度和预热时间的要求。
    - 注意事项:避免在不适当的条件下使用该组件,如超过额定工作温度或施加过大的电流。

    兼容性和支持


    兼容性
    - 与PoE标准兼容:WE-LAN AQ完全符合IEEE 802.3af标准,可应用于PoE设备中。
    - 与电路板设计兼容:推荐的焊盘图案能够确保良好贴装,提高焊接质量。
    支持和服务
    - 技术支持:Würth Elektronik提供全面的技术支持和咨询服务,帮助客户解决技术难题。
    - 售后服务:一旦购买,客户将获得完善的售后保障服务,包括产品更换和维修。

    常见问题与解决方案


    常见问题
    1. 焊接不良
    - 解决方案:严格按照推荐的焊接温度和预热时间操作,确保焊接质量和焊点均匀。
    2. 性能不佳
    - 解决方案:检查电路设计是否遵循推荐规范,尤其是电气特性和环境条件。
    3. 过早失效
    - 解决方案:确保正确的存储和处理方式,避免高温和高湿环境对产品的损害。

    总结和推荐


    综合评估
    - 主要优点:
    - 高性能:具备卓越的电气特性和机械稳定性。
    - 广泛应用:适用于多种网络通信设备,性能稳定。
    - 完善的支持:提供详尽的技术文档和支持服务,确保用户能够快速上手。
    推荐
    - 推荐使用:WE-LAN AQ是一个值得信赖的选择,尤其适合需要高速稳定网络连接的应用。无论是研发还是生产,这款产品都能满足多数需求。
    通过上述分析,可以看出WE-LAN AQ是一款具备多种优势的高性能SMT变压器,不仅适用于广泛的电子设备,而且在质量和性能方面均表现出色。

749023310参数

参数
变压器类型 LAN 10/100/1000 Base-T,Power over Ethernet (PoE)
匝数比 1:1
ET(伏特-时间) -
电感值 180μH
长*宽*高 16.5mm*10.3mm*4.1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
