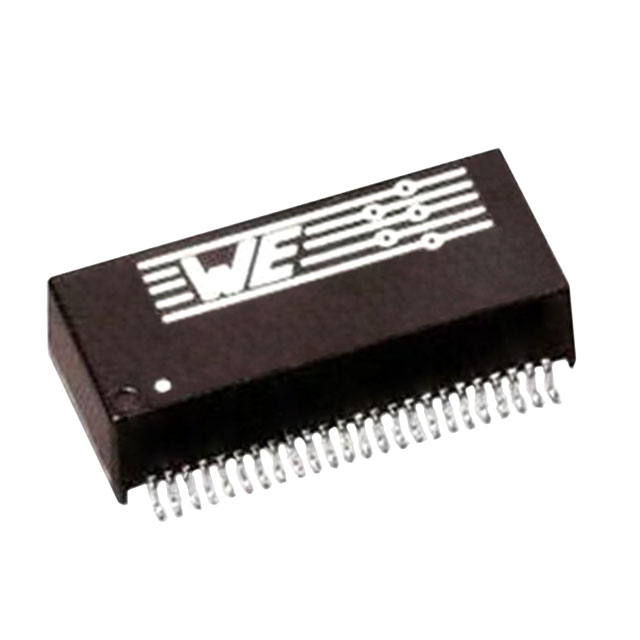

749020010A

产品分类: 脉冲变压器
厂牌: WURTH
产品描述: 1:1 LAN 10/100/1000 Base-T 350μH 贴片安装 17.5mm*14.2mm*6mm
供应商型号: BN-749020010A
供应商: 海外现货
标准整包数: 1
WURTH 脉冲变压器 749020010A

749020010A概述

    WE-LAN 1000 Base-T SMT Transformer 技术手册

    1. 产品简介


    WE-LAN 1000 Base-T SMT Transformer(型号:749020010A) 是一种专为通用电子设备设计的表面贴装变压器。它主要用于以太网1000Base-T标准的应用中,确保网络通信的稳定性和可靠性。该产品广泛应用于各类通信设备,包括交换机、路由器、网络接口卡等。

    2. 技术参数


    以下是产品的关键技术和电气特性:
    - 尺寸规格:
    - 尺寸(单位:毫米):
    - 长度:16.0 ± 0.25
    - 宽度:6.0 ± 0.25
    - 高度:17.6 ± 0.25
    - 引脚间距:1.27 ± 0.12
    - 引脚宽度:1.905
    - 引脚长度:13.97 ± 0.25
    - 电气特性:
    - 线圈电感:350 μH (最小值)
    - 绝缘测试电压:1500 V (RMS) (最小值)
    - 插入损耗:1-100 MHz 内不超过 -1 dB
    - 回波损耗:
    - 1-40 MHz:不低于 -18 dB
    - 50 MHz:不低于 -16 dB
    - 60-80 MHz:不低于 -12 dB
    - 80-100 MHz:不低于 -10 dB
    - 差模至共模抑制比:
    - 1-30 MHz:不低于 -43 dB
    - 30-60 MHz:不低于 -37 dB
    - 60-100 MHz:不低于 -33 dB
    - 串扰:
    - 1-60 MHz:不低于 -40 dB
    - 60-100 MHz:不低于 -35 dB

    3. 产品特点和优势


    - 高可靠性:产品符合IEEE 802.3ab标准,适用于1000Base-T网络应用。
    - 优良的电气性能:具备低插入损耗、高回波损耗、强差模至共模抑制比和低串扰等特性。
    - 安全合规:通过RoHS、REACH认证,满足环境保护要求。
    - 广泛的温度适应性:工作温度范围为-40°C至+85°C,存储条件在原包装内湿度小于75%。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛用于交换机、路由器、网络接口卡等通信设备,保障网络通信的稳定性和速度。
    - 使用建议:
    - 在使用过程中,确保引脚间距和宽度正确,避免引脚变形或损坏。
    - 清洗过程中应避免使用刷子,以免损伤引脚。
    - 遵循推荐的焊接工艺曲线,确保焊接质量。

    5. 兼容性和支持


    - 兼容性:与标准的电路板和PCB制造工艺完全兼容。
    - 厂商支持:Würth Elektronik eiSos GmbH 提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1:焊接后出现引脚变形。
    - 解决方案:检查焊接工艺是否符合规范,确保焊接压力适中。

    - 问题2:清洗过程中引脚受损。
    - 解决方案:避免使用刷子清洗,建议采用超声波清洗机或其他无刷清洗方式。

    7. 总结和推荐


    WE-LAN 1000 Base-T SMT Transformer(型号:749020010A)是一款高性能的网络变压器,具有高可靠性、优异的电气性能和广泛的应用领域。我们强烈推荐此产品用于需要高性能网络连接的设备中。由于其优秀的兼容性和良好的售后服务,它将成为许多电子设备制造商的理想选择。

749020010A参数

参数
变压器类型 LAN 10/100/1000 Base-T
匝数比 1:1
ET(伏特-时间) -
电感值 350μH
长*宽*高 17.5mm*14.2mm*6mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

749020010A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749020010A数据手册

厂牌 PDF简要描述 下载
WURTH 脉冲变压器 WURTH 749020010A 749020010A数据手册

749020010A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.897 ¥ 61.773
50+ $ 6.5824 ¥ 58.9553
100+ $ 6.1831 ¥ 55.3789
600+ $ 5.9169 ¥ 52.9948
库存: 50
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 617.73
直接购买
