782422331

产品分类: 磁珠
厂牌: WURTH
产品描述: 300mA 330Ω@100MHz 500mΩ 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3551385
供应商: 海外现货
标准整包数: 10

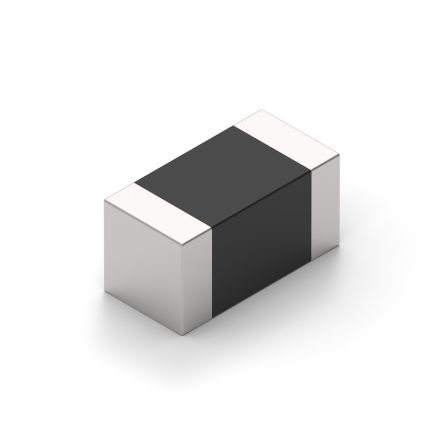

WURTH 磁珠 782422331

782422331概述

    # WE-CBA SMT EMI Suppression Ferrite Bead 技术手册解析

    产品简介


    基本介绍
    WE-CBA SMT EMI Suppression Ferrite Bead(铁氧体磁珠)是一种专为电磁干扰(EMI)抑制设计的电子元件,适用于各种通用电子设备。其核心功能是过滤高频噪声,提供高效的电磁兼容性(EMC)解决方案。此产品广泛应用于消费电子、工业控制、通信设备等领域,尤其适合需要高带宽和高速传输的应用场景。
    主要功能
    1. EMI滤波:通过铁氧体材料的高频阻抗特性,有效抑制电源线或信号线上的高频噪声。
    2. 宽频带支持:支持100 MHz至300 MHz的工作频率范围,适用于多种通信协议。
    3. 高可靠性:符合多项国际认证标准,确保在复杂电磁环境下的稳定运行。
    应用领域
    - 消费电子:智能手机、平板电脑、音频设备等。
    - 工业控制:PLC、变频器、传感器接口等。
    - 通信设备:路由器、交换机、基站等。
    - 汽车电子:车载娱乐系统、车身控制模块等。

    技术参数


    | 参数名称 | 规格值 | 单位 | 备注 |
    ||
    | 尺寸 | 0.4 mm × 0.2 mm | [mm] | 封装规格 |
    | 推荐焊盘图案宽度 | 1.5 mm 或 2.2 mm | [mm] | 根据电流需求选择 |
    | 阻抗 @ 100 MHz | 330 Ω | ±25% | 典型阻抗值 |
    | 最大阻抗 @ 300 MHz | 640 Ω | typ. | 极限条件下的最大阻抗 |
    | 额定电流 | 300 mA | max. | 温升不超过20 K |
    | 直流电阻 | 0.5 Ω | max. | @ 20°C |
    | 工作温度 | -55°C 至 +125°C
    | 存储条件 | < 40°C;< 75% RH 原包装条件下 |
    | 湿度敏感等级(MSL) | 1

    产品特点和优势


    独特功能
    1. 高效滤波:铁氧体材料的高频特性使其能够有效抑制电磁干扰,提高系统的电磁兼容性。
    2. 紧凑设计:0402封装尺寸,适用于空间受限的设计。
    3. 宽频带适应性:支持从100 MHz到300 MHz的频率范围,满足不同应用场景的需求。
    市场竞争力
    - 高可靠性:通过AEC-Q200 Grade 1认证,符合汽车级标准。
    - 环保合规:符合RoHS、REACH和无卤素要求,满足全球环保法规。
    - 易用性:兼容多种焊接工艺,便于集成到现有设计中。

    应用案例和使用建议


    应用场景
    - 消费电子:在智能手机和平板电脑中用于抑制USB接口的高频噪声。
    - 工业控制:在PLC控制器中保护输入输出线路免受外部干扰影响。
    - 通信设备:在以太网设备中减少数据传输过程中的高频杂波。
    使用建议
    1. 合理选型:根据应用需求选择合适的焊盘图案宽度(W),例如宽带应用选择1.5 mm,高电流应用选择2.2 mm。
    2. 温度管理:避免长时间超过额定电流工作,以防止组件过热损坏。
    3. 设计注意事项:确保电路板布局合理,避免信号路径过长导致额外的电磁干扰。

    兼容性和支持


    兼容性
    - 焊接工艺:支持回流焊和波峰焊工艺,但需遵循推荐的焊接曲线。
    - 其他元件:与主流PCB制造商的标准焊盘设计兼容,易于集成。
    厂商支持
    - 技术支持:Würth Elektronik提供详尽的技术文档和在线支持。
    - 样品获取:可通过官方网站订购样品,便于快速验证设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温升过高 | 减少通过元件的电流,确保不超过额定值 |
    | 高频噪声未完全消除 | 检查电路板布局,优化信号路径 |
    | 焊接后外观不良 | 确保焊接温度和时间符合推荐参数 |

    总结和推荐


    综合评估
    WE-CBA SMT EMI Suppression Ferrite Bead 是一款性能卓越、功能齐全的电磁干扰抑制元件。其紧凑的封装、广泛的频率覆盖范围以及高可靠性使其成为众多电子设备的理想选择。
    是否推荐
    强烈推荐:该产品在消费电子、工业控制和通信设备等领域具有显著的优势,适合追求高性能和高可靠性的应用场景。对于需要严格电磁兼容性要求的系统,WE-CBA无疑是最佳选择之一。

782422331参数

参数
直流电阻(DCR) 500mΩ
额定电流 300mA
阻抗@频率 330Ω@100MHz
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

782422331厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

782422331数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 782422331 782422331数据手册

782422331封装设计

查看详情并下载
Symbol
Footprint
3D Model
