74279212

产品分类: 磁珠
厂牌: WURTH
产品描述: 300mA 150Ω@ 100MHz 300mΩ 1206 3.2mm*1.6mm*1.6mm
供应商型号: 710-74279212
供应商: Mouser
标准整包数: 1

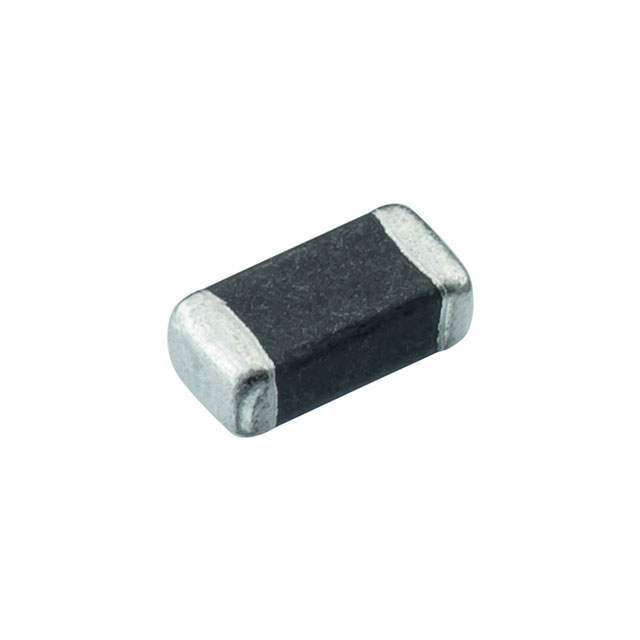

WURTH 磁珠 74279212

74279212概述


    产品简介


    WE-CBF SMT EMI Suppression Ferrite Bead(订单号:74279212)是一款专为一般电子设备设计的表面贴装元件。该产品主要用于电磁干扰(EMI)抑制,适用于广泛的电子应用,如通信设备、计算机硬件、消费电子产品等。通过减少电磁干扰,它可以提高电路的整体稳定性和可靠性。

    技术参数


    - 尺寸:1.1 ±0.2 mm, 1.6 ±0.2 mm, 3.2 ±0.2 mm, 0.5 ±0.3 mm
    - 阻抗特性:
    - 额定频率下的阻抗:100 MHz时为150 Ω ±25%
    - 最大阻抗:280 MHz时为210 Ω(典型值)
    - 额定电流:
    - ΔT = 20 K时最大额定电流为300 mA
    - ΔT = 40 K时最大额定电流为2500 mA
    - 直流电阻:在20°C下为0.3 Ω(最大值)
    - 认证:符合RoHS、REACH标准,无卤素,符合AEC-Q200标准
    - 工作温度范围:-55°C 至 +125°C
    - 存储条件:温度低于40°C,相对湿度低于75%

    产品特点和优势


    WE-CBF SMT EMI Suppression Ferrite Bead具有以下显著特点:
    1. 高阻抗特性:在高频下表现出良好的阻抗特性,有效抑制EMI。
    2. 高电流处理能力:可承受高达2500 mA的电流,满足多种应用需求。
    3. 低直流电阻:确保低损耗和高效能。
    4. 高可靠性:符合多项国际标准,确保长期稳定性。
    5. 无卤素:符合环保要求,减少环境污染。
    这些特点使其在高性能电子设备中得到广泛应用,尤其适合对EMI敏感的应用场景。

    应用案例和使用建议


    应用案例:
    1. 通信设备:在路由器、交换机等通信设备中用于EMI抑制。
    2. 消费电子产品:在手机、平板电脑等消费电子产品中,改善信号质量和系统稳定性。
    3. 工业控制设备:在自动化设备和控制系统中,降低外部电磁干扰的影响。
    使用建议:
    - 温度管理:考虑到高电流可能导致温度升高,应合理布局和散热设计,以保证产品稳定运行。
    - 电路保护:建议配合其他防护元件一起使用,以进一步提升系统的稳定性和可靠性。
    - 测试验证:在设计阶段进行充分的测试验证,确保产品在实际应用中的性能。

    兼容性和支持


    该产品与各种标准SMT工艺兼容,且具备出色的电气性能。Würth Elektronik eiSos提供详尽的技术支持文档,并可以为客户提供定制化的技术支持服务。如有需要,客户可以直接联系销售工程师获取更多信息和支持。

    常见问题与解决方案


    1. 问题:产品安装后发现温度异常升高。
    - 解决方案:检查安装环境是否满足推荐条件,避免高温和潮湿环境;合理布线和散热设计。
    2. 问题:电路在某些频段出现干扰。
    - 解决方案:调整电路布局和接地方式,必要时增加其他EMI抑制元件。
    3. 问题:在长时间存储后发现焊接不良。
    - 解决方案:严格按照存储条件存放,确保不超过12个月,且遵循推荐的运输条件。

    总结和推荐


    总体而言,WE-CBF SMT EMI Suppression Ferrite Bead是一款性能优异的电子元件,尤其适合需要高度稳定性和EMI抑制的应用场景。其出色的阻抗特性和高电流处理能力使其在市场上具有较强的竞争力。建议在需要高可靠性和EMI抑制的场合优先考虑使用该产品。

74279212参数

参数
额定电流 300mA
阻抗@频率 150Ω@ 100MHz
直流电阻(DCR) 300mΩ
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
包装方式 卷带包装
