782422601

产品分类: 磁珠
厂牌: WURTH
产品描述: 200mA 600Ω@100MHz 800mΩ 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3551380
供应商: 海外现货
标准整包数: 10

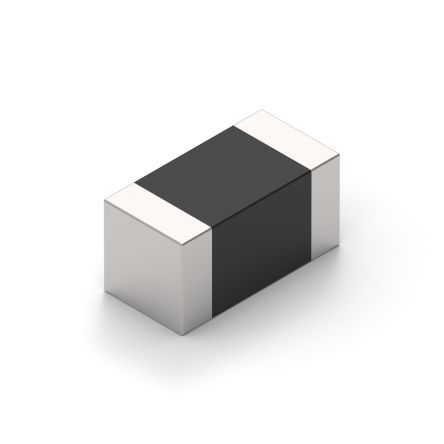

WURTH 磁珠 782422601

782422601概述


    产品简介


    WE-CBA SMT EMI Suppression Ferrite Bead(型号:782422601)
    本电子元件为Würth Elektronik eiSos GmbH & Co. KG所生产的表面贴装型(SMT)电磁干扰抑制电感器。该产品适用于通用电子设备,并广泛应用于宽带和高速电路设计中,以及需要处理高电流的应用场合。它能够有效抑制高频噪声,保护设备免受电磁干扰的影响。

    技术参数


    - 尺寸:0.2±0.1mm × 0.5±0.05mm × 0.5±0.05mm × 1.0±0.05mm
    - 阻抗特性:在100MHz时阻抗为600Ω±25%
    - 最大阻抗:在300MHz时阻抗为800Ω
    - 额定电流:在温升20K时为200mA
    - 直流电阻:最大值为0.8Ω
    - 温度范围:存储条件下的温度范围为<40℃;湿度范围为<75%RH
    - 认证:符合RoHS标准、REACH标准、无卤素标准,且已通过AEC-Q200 Grade 1认证
    - 包装规范:采用8mm宽的载带包装,每卷容量为10,000个

    产品特点和优势


    1. 高效率的电磁干扰抑制能力:在高速信号传输中表现出色,能够显著减少电磁干扰带来的影响。
    2. 优良的热稳定性:能够在较宽的温度范围内保持稳定的性能表现。
    3. 严格的认证:符合多项国际安全及环保标准,确保产品在各种应用场景中的安全性。
    4. 多功能适用性:既可用于宽带高速应用,也可用于高电流环境,适应性强。

    应用案例和使用建议


    应用场景:适合于汽车电子控制单元、通信设备、消费类电子产品等多种设备中,尤其是在需要减少电磁干扰的场合。
    使用建议:在设计电路板布局时,考虑到该电感器需要一定的散热空间以保证良好的热管理。此外,在使用过程中避免长期过载运行,以延长使用寿命并防止组件损坏。

    兼容性和支持


    兼容性:该产品可以与其他常用的表面贴装元器件兼容,便于集成到现有电路设计中。Würth Elektronik公司提供全面的技术支持和服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    1. 如何确定产品是否适合特定应用?
    - 解决方案:查阅最新的数据手册,并联系Würth Elektronik获取专业的技术支持。
    2. 如何进行焊接操作以避免损害产品?
    - 解决方案:遵循制造商提供的焊接工艺规范,确保焊接温度和时间控制得当。
    3. 在储存期间应注意什么?
    - 解决方案:在原厂包装内储存,避免直接暴露于阳光下,同时确保环境温度和湿度不超标。

    总结和推荐


    综上所述,WE-CBA SMT EMI Suppression Ferrite Bead是一款性能优异的电感器,特别适合应用于需减少电磁干扰的高速信号传输系统中。凭借其出色的电磁干扰抑制能力和严格的国际安全标准认证,这款产品不仅能够满足一般电子设备的需求,也适用于多种特殊应用场景。鉴于其广泛的功能和可靠的性能表现,强烈推荐给那些对电磁干扰敏感的应用场合。
    请注意,由于产品设计主要用于通用电子设备,对于军事、航空航天等领域中的高可靠性要求较高的应用,必须事先获得Würth Elektronik公司的书面批准。

782422601参数

参数
额定电流 200mA
阻抗@频率 600Ω@100MHz
直流电阻(DCR) 800mΩ
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

782422601厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

782422601数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 782422601 782422601数据手册

782422601封装设计

查看详情并下载
Symbol
Footprint
3D Model
