742792095

产品分类: 磁珠
厂牌: WURTH
产品描述: 200mA 2.7KΩ@ 100MHz 600mΩ 0805 贴片安装 2mm*1.2mm*1.1mm
供应商型号: 4132334
供应商: 海外现货
标准整包数: 10

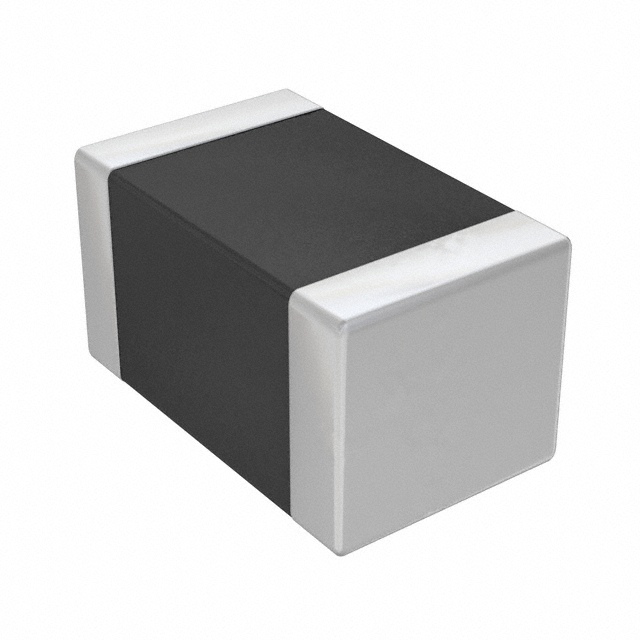

WURTH 磁珠 742792095

742792095概述


    产品简介


    WE-CBF SMT EMI Suppression Ferrite Bead 是一款适用于一般电子设备的表面贴装(SMT)电磁干扰抑制铁氧体磁珠。这种磁珠主要用于减少高频噪声,提高电子设备的抗干扰能力。它的应用领域广泛,包括但不限于消费电子产品、工业控制设备、通信设备等。

    技术参数


    - 尺寸:[mm]
    - 长度:0.9 ± 0.2
    - 宽度:1.2 ± 0.2
    - 高度:0.5 ± 0.3
    - 总长度:2.0 ± 0.2
    - 标称阻抗:@ 100 MHz 为 2700 Ω ±25%
    - 最大阻抗:@ 100 MHz 为 2700 Ω typ.
    - 额定电流:
    - 1:ΔT = 20 K 时 200 mA max.
    - 2:ΔT = 40 K 时 1000 mA max.
    - 直流电阻:@ 20 °C 为 0.6 Ω max.
    - 带宽类型:宽频带
    - 认证:
    - RoHS 认证合规 [2011/65/EU & 2015/863]
    - REACh 认证符合或声明 [(EC)1907/2006]
    - 无卤素认证 [JEDEC JS709B]
    - 无卤素认证 [IEC 61249-2-21]
    - 组件资质:AEC-Q200 Grade 1

    产品特点和优势


    这款 WE-CBF SMT EMI Suppression Ferrite Bead 具有高阻抗和宽频率范围的优点,能够在 100 MHz 的频率下提供稳定的阻抗特性。它还具有良好的温度稳定性,能在 -55 到 +125 °C 的温度范围内正常工作。此外,这款产品通过了多项环保认证,适合用于要求低污染的电子设备。这些特性使其在电磁干扰抑制领域表现出色,特别是在高频宽带应用中。

    应用案例和使用建议


    应用案例:这类磁珠常用于智能手机、平板电脑、路由器等设备中,以减少内部电路的高频噪声,提高设备的整体稳定性和抗干扰能力。在设计这类设备时,可以考虑将这种磁珠集成到电源输入端或关键信号线路上。
    使用建议:
    1. 电流限制:不要超过规定的额定电流,否则会产生过热并损害元件。
    2. 温度管理:注意温度上升,确保操作温度不超过最高限制。
    3. 电路设计:在高频电路中合理布局和布线,以最大化其抑制电磁干扰的效果。

    兼容性和支持


    此产品与多种标准贴装工艺兼容,包括回流焊接。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,确保客户能够正确安装和使用该产品。如果需要,可以联系他们的技术支持团队获取帮助。

    常见问题与解决方案


    1. Q: 使用时超过了额定电流,元件会损坏吗?
    - A: 是的,超过额定电流会导致过热,损坏元件。请严格遵守产品手册中的电流限制。
    2. Q: 在高温环境下使用时需要注意什么?
    - A: 确保操作温度不超过最高限制,以免影响元件的稳定性和寿命。注意环境温度和元件温升的影响。
    3. Q: 如何正确储存该产品?
    - A: 存储条件应保持在 <40 °C 和 <75% 相对湿度下。不要暴露于直接阳光下。建议存储时间不超过 12 个月。

    总结和推荐


    总体来说,WE-CBF SMT EMI Suppression Ferrite Bead 是一款性能优秀、可靠性高的电磁干扰抑制元件,适合广泛的应用场景。其高阻抗特性、宽频率范围和良好的温度稳定性使其成为众多设备的理想选择。我们强烈推荐将其应用于需要高效抑制电磁干扰的场合。
    如需更多详细信息,请参考制造商提供的技术手册或联系技术支持团队。

742792095参数

参数
额定电流 200mA
阻抗@频率 2.7KΩ@ 100MHz
直流电阻(DCR) 600mΩ
长*宽*高 2mm*1.2mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

742792095厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

742792095数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 742792095 742792095数据手册

742792095封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.4984
100+ ¥ 1.3831
500+ ¥ 1.2909
1000+ ¥ 1.2909
2000+ ¥ 1.2679
4000+ ¥ 1.2448
20000+ ¥ 1.2448
40000+ ¥ 1.2448
库存: 12295
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.98
