7490220115

产品分类: 脉冲变压器
厂牌: WURTH
产品描述: Wurth Elektronik 网络变压器, 贴片安装, 1输出, -1.2,-2.0dB插入损耗
供应商型号: BN-7490220115
供应商: 海外现货
标准整包数: 1

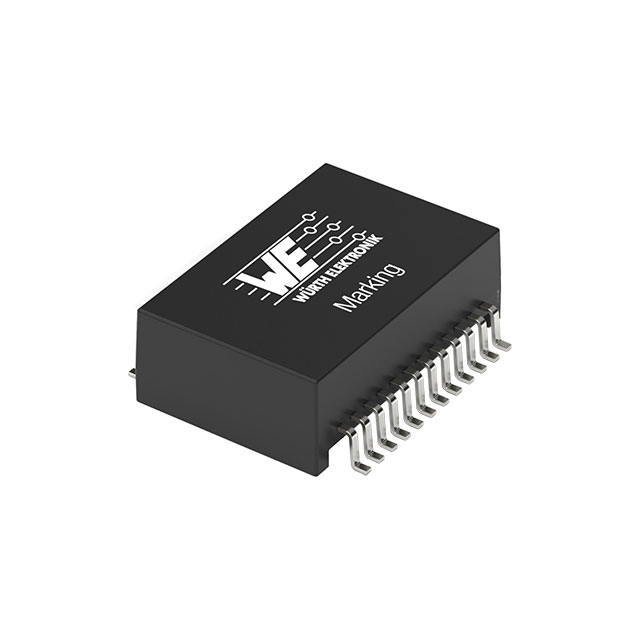

WURTH 脉冲变压器 7490220115

7490220115概述

    电子元器件产品技术手册:WE-LAN 1000Base-T SMT 变压器

    1. 产品简介


    WE-LAN 1000Base-T SMT 变压器是一种专为通用电子设备设计的产品。该变压器支持以太网供电(POE+),主要用于10/100/1000BASE-T网络连接。它的主要功能是提供电源和信号的分离,确保网络通信的稳定性和可靠性。适用于路由器、交换机等网络设备中。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 规格 |

    | 尺寸(长x宽x高) | 16.0 mm ± 0.25 x 6.05 mm x 1.27 mm ± 0.13 |
    | 额定电流 | 每中心引脚最大支持800mA(仅限第13到24引脚) |
    | 工作温度范围 | -40°C 到 +85°C |
    | 存储条件(原包装内) | <40°C;<75%相对湿度 |
    | 插入损耗(1-100 MHz) | -1 dB最大 |
    | 返回损耗(1-30 MHz) | -18 dB最小 |
    | 差分到共模抑制比(DCMR) | 1-30 MHz:-40 dB最小;30-60 MHz:-35 dB最小;60-100 MHz:-30 dB最小 |
    | 温度等级 | 1级(无湿度敏感性) |

    3. 产品特点和优势


    WE-LAN 1000Base-T SMT 变压器具有以下几个显著的特点和优势:
    - 高可靠性:符合IEEE 802.3bt标准,支持4PPoE供电,确保网络设备的稳定运行。
    - 广泛的温度适应性:能够在极端环境下(-40°C到+85°C)正常工作。
    - 低插入损耗和高返回损耗:减少了信号传输过程中的损失,提升了通信质量。
    - 兼容性强:适用于多种网络设备,如路由器、交换机等。

    4. 应用案例和使用建议


    该变压器广泛应用于各类网络设备中,如企业级路由器、交换机和服务器等。建议在使用过程中:
    - 确保散热良好,避免过热导致性能下降。
    - 使用合适的焊接工艺,遵守焊接规范,以免影响产品的可靠性和寿命。
    - 定期进行清洁和检查,保持设备的良好状态。

    5. 兼容性和支持


    - 兼容性:与市场上常见的路由器和交换机完全兼容。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查电源线连接,确认电源供应正常 |
    | 网络连接不稳定 | 检查物理层连接,更换不良电缆或接头 |
    | 设备过热 | 改善散热条件,确保良好的通风环境 |

    7. 总结和推荐


    综上所述,WE-LAN 1000Base-T SMT 变压器是一款高性能、高可靠性的网络设备配件。它具备广泛的适用性和优良的性能指标,特别适合于要求高稳定性和可靠性的企业级网络设备。对于需要高性能网络连接的企业和机构来说,这款产品是一个值得信赖的选择。我们强烈推荐使用此产品,以提升网络设备的整体性能和稳定性。

7490220115参数

参数
匝数比 1:1
ET(伏特-时间) -
电感值 350μH
变压器类型 -
长*宽*高 18.3mm*12.2mm*6.35mm
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

7490220115厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7490220115数据手册

厂牌 PDF简要描述 下载
WURTH 脉冲变压器 WURTH 7490220115 7490220115数据手册

7490220115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.9868 ¥ 93.7174
40+ $ 10.406 ¥ 88.7632
200+ $ 9.4501 ¥ 80.6094
400+ $ 8.591 ¥ 73.2812
库存: 50
起订量: 9 增量: 0
交货地:
最小起订量为:5
合计: ¥ 468.58
