742792017

产品分类: 磁珠
厂牌: WURTH
产品描述:
供应商型号: 4065717
供应商: 海外现货
标准整包数: 10

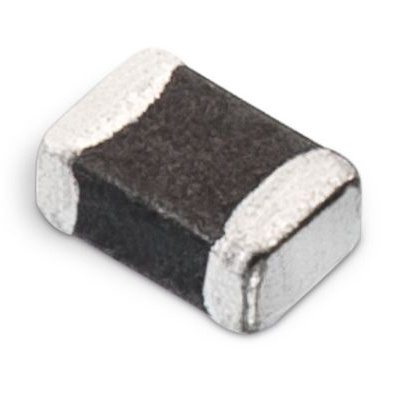

WURTH 磁珠 742792017

742792017概述


    产品简介


    WE-CBF SMT EMI Suppression Ferrite Bead 是一款专为一般电子设备设计的表面贴装(SMT)电磁干扰(EMI)抑制电感元件。它通过提高信号线的阻抗来减少高频噪声的影响,从而确保设备的正常运行。这款元件广泛应用于消费电子产品、通信设备、计算机和工业控制系统等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸 | 0.9 ± 0.2 mm | 长 |
    1.2 ± 0.2 mm | 宽 |
    0.5 ± 0.3 mm | 高 |
    2.0 ± 0.2 mm | 尺寸类型 |
    | 阻抗 @ 100 MHz | 90 Ω ± 25% | 欧姆 |
    | 最大阻抗 @ 400 MHz | 120 Ω | 欧姆 |
    | 额定电流 1 | 2200 mA | 毫安 |
    | 额定电流 2 | 3500 mA | 毫安 |
    | 直流电阻 @ 20 °C | 0.02 Ω | 欧姆 |
    | 温度范围 | -55 °C 至 +125 °C | 摄氏度 |
    | RoHS认证 | 合格
    | REACH认证 | 符合
    | 无卤素 | 符合
    | AEC-Q200认证等级 | 等级1

    产品特点和优势


    1. 高电流处理能力:该产品能够承受高达3500 mA的最大额定电流,适用于需要高电流处理的应用。
    2. 优异的EMI抑制性能:在100 MHz时具有90欧姆的阻抗,有助于有效抑制高频噪声。
    3. 温度适应性强:工作温度范围宽达-55 °C 至 +125 °C,确保在极端环境下仍能稳定运行。
    4. RoHS、REACH及无卤素认证:符合环保标准,满足市场对绿色电子产品的日益增长的需求。

    应用案例和使用建议


    应用案例
    - 在计算机主板上用于电源线上的EMI抑制。
    - 在无线通信设备中作为滤波元件,提高信号质量。
    - 在工业控制系统中,用于抑制由开关电源引起的高频噪声。
    使用建议
    - 遵循制造商提供的焊接温度曲线进行焊接,以避免损坏元件。
    - 在选择焊剂和清洗剂时,注意可能对元件特性产生影响。
    - 存储条件需符合原包装标准,特别是在极端气候条件下,存储时间不宜超过12个月。

    兼容性和支持


    - 兼容性:该产品适用于多种焊接方法,但需根据具体工艺进行调整。
    - 支持:制造商提供详细的文档和支持,确保用户能够正确安装和使用该元件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 元件过热 | 确保不超过额定电流值,避免过载。 |
    | 焊接后出现不良接触 | 检查焊接工艺,确保良好的焊接质量。 |
    | 清洗过程导致元件损坏 | 使用适当的清洗剂,并遵循清洗工艺规范。 |
    | 存储过程中发生腐蚀 | 严格控制存储条件,避免超过12个月的存储期。|

    总结和推荐


    总体来看,WE-CBF SMT EMI Suppression Ferrite Bead 在处理高电流、EMI抑制和宽温应用方面表现出色。其优越的电气特性和多方面的认证使其成为市场上非常有竞争力的产品。对于那些需要高效能EMI抑制解决方案的设计者来说,这是一款值得推荐的产品。然而,由于其特定的应用要求和较高的额定电流,建议在使用前仔细评估和测试,以确保最佳性能。

742792017参数

参数
阻抗@频率 -
直流电阻(DCR) -
额定电流 -
长*宽*高 1.2mm*900μm*2mm
通用封装 0805
包装方式 卷带包装

742792017厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

742792017数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 742792017 742792017数据手册

742792017封装设计

查看详情并下载
Symbol
Footprint
3D Model
