W957D6HBCX7I TR

产品分类: 静态随机存储器(SRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (8M x 16) 1.7V 1.95V 133MHz Parallel VFBGA-54 贴片安装,黏合安装
供应商型号: W957D6HBCX7I TR VFBGA-54(6X8)
供应商: 期货订购
标准整包数: 5000

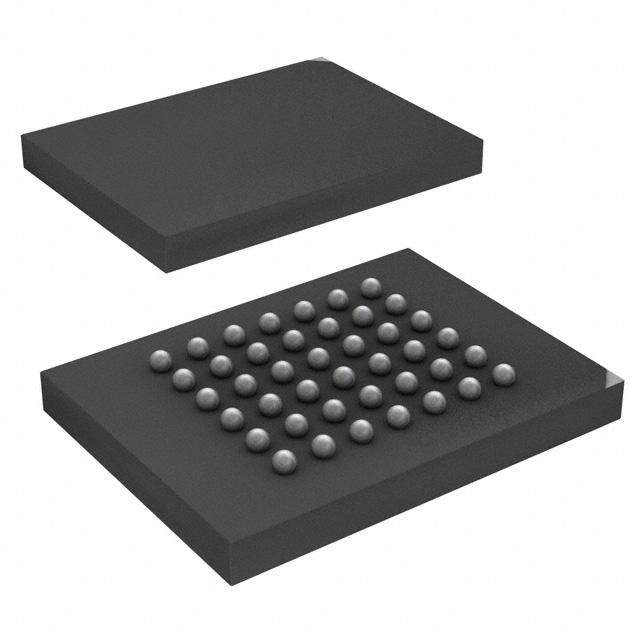

WINBOND/台湾华邦 静态随机存储器(SRAM) W957D6HBCX7I TR

W957D6HBCX7I TR概述

    # W957D6HB 128Mb Async./Burst/Sync./A/D MUX 技术手册解读

    产品简介


    W957D6HB 是一款高性能、低功耗的伪静态随机存取存储器(Pseudo-Static RAM),专为移动和便携式应用设计。它采用 128Mb 的 DRAM 核心组织方式,并通过多路复用地址/数据总线实现了信号数量的大幅减少以及读写带宽的显著提升。该器件兼容行业标准的 CellularRAM 1.5 x16 A/D MUX,适用于需要高速数据访问和低功耗特性的各种嵌入式系统。
    主要功能
    - 支持异步、页面和突发操作模式。
    - 提供透明自刷新机制,在无需外部控制器支持的情况下即可完成隐藏刷新。
    - 包含两个用户可访问的控制寄存器:总线配置寄存器 (BCR) 和刷新配置寄存器 (RCR),用于定义设备行为。
    - 温度补偿刷新 (TCR) 和部分阵列刷新 (PAR) 技术,有效降低待机状态下的电流消耗。
    应用领域
    广泛应用于移动电话、消费电子产品、工业控制及医疗设备等领域。

    技术参数


    以下是根据技术手册提取的主要技术规格:
    | 参数 | 值 |

    | 容量 | 128Mb |
    | 工作电压 (VCC/VCCQ) | 1.7V~1.95V |
    | 随机访问时间 | 70ns |
    | 最大时钟频率 | 133 MHz |
    | 突发模式下最大时钟周期 | tCLK=7.5ns |
    | 待机电流 | 300μA |
    | 封装形式 | 54 Ball VFBGA |
    支持的操作模式包括异步模式、页模式和突发模式。此外,还具备深功率下降 (DPD) 模式以进一步降低功耗。
    产品特点与优势
    W957D6HB 的独特之处在于其高效的多路复用地址/数据总线设计以及低功耗特性。这些特性使得它特别适合需要高集成度且对功耗敏感的应用场景。具体来说:
    - 低功耗设计:采用温度补偿刷新 (TCR) 和部分阵列刷新 (PAR),能够显著减少系统在待机状态下的能耗。
    - 灵活性:支持多种操作模式,包括异步、页模式和突发模式,适应不同应用场景的需求。
    - 高性能:最高可达 133 MHz 的时钟频率确保了快速的数据传输速率。
    - 兼容性强:符合行业标准 CellularRAM 1.5 x16 A/D MUX,便于与其他现有硬件集成。
    应用案例与使用建议
    应用案例
    1. 移动设备:如智能手机和平板电脑,利用其低功耗和高效能的特点来提升用户体验。
    2. 工业控制:例如机器人或自动化生产线中的实时数据处理任务。
    3. 医疗设备:在便携式医疗仪器中提供可靠的数据存储能力。
    使用建议
    - 在设计系统时,应充分考虑电源管理策略,合理设置刷新配置寄存器 (RCR) 以实现最佳的功耗优化。
    - 对于需要高频操作的场合,需注意遵循正确的时序要求,避免因时钟同步不当导致性能下降。
    - 考虑到温度变化可能影响刷新频率,可在系统设计中加入额外的温控措施。
    兼容性与支持
    W957D6HB 与其他符合 CellularRAM 标准的产品具有良好的互操作性,能够轻松融入现有的硬件架构。制造商提供了详尽的技术文档和支持服务,包括详细的 API 文档、示例代码以及在线技术支持团队,确保客户能够顺利部署和维护相关产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否处于规定范围内 |
    | 数据读取速度较慢 | 调整时钟频率至推荐值 |
    | 待机电流过高 | 检查刷新配置寄存器设置是否正确 |
    总结与推荐
    总体而言,W957D6HB 是一款优秀的电子元器件,凭借其出色的性能指标和灵活的操作模式,非常适合现代便携式和低功耗需求高的应用场景。强烈推荐给需要高性能、低功耗存储解决方案的设计者和技术爱好者。无论是在研发阶段还是量产过程中,W957D6HB 都能提供稳定可靠的支持。

W957D6HBCX7I TR参数

参数
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 128Mb (8M x 16)
最大供电电流 -
最大时钟频率 133MHz
通用封装 VFBGA-54
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

W957D6HBCX7I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 静态随机存储器(SRAM) WINBOND/台湾华邦 W957D6HBCX7I TR W957D6HBCX7I TR数据手册

W957D6HBCX7I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
