23LCV1024-I/SN

产品分类: 静态随机存储器(SRAM)
产品描述: Microchip SRAM, 1Mbit, 8针, 表面贴装安装, 8Bit, SOIC封装
供应商型号: 2291919
供应商: 海外现货
标准整包数: 1

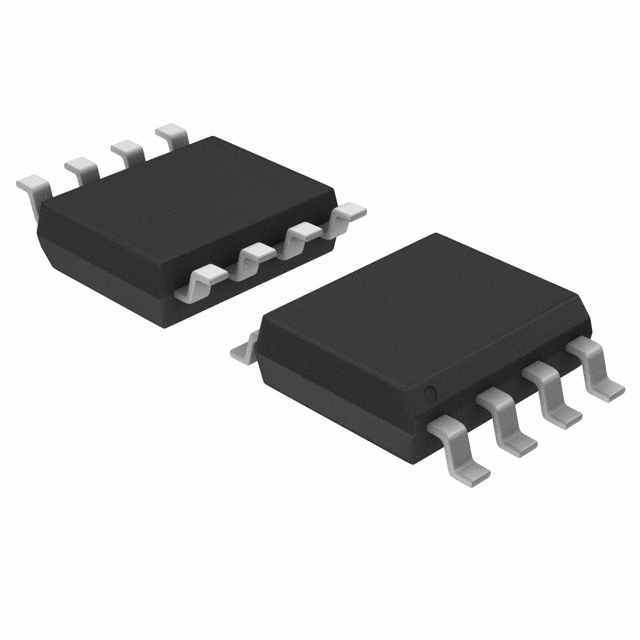

MICROCHIP TECHNOLOGY 静态随机存储器(SRAM) 23LCV1024-I/SN

23LCV1024-I/SN概述


    产品简介


    Microchip Technology Inc. 的 23LCV1024 是一款 1 Mbit 串行 SRAM(静态随机存取存储器)设备。此设备通过简单的 SPI(串行外设接口)兼容串行总线访问内存。它具备多种操作模式,并且支持无限次读写操作,适用于需要高速读写和数据备份的应用场景。

    技术参数


    主要功能和性能参数
    - 时钟频率:最高 20 MHz
    - 读电流:3 mA @ 5.5V, 20 MHz
    - 待机电流:4 μA @ +85°C
    - 组织结构:128K x 8-bit
    - 数据传输模式:字节、页和顺序模式
    - 输入电压范围:2.5-5.5V
    - 最大读取速度:高达 20 MHz
    - 兼容封装:SOIC, TSSOP 和 PDIP
    支持的电气特性
    - 引脚功能:Chip Select (CS) 输入,Serial Input (SI),Serial Output (SO),Vss 接地,Vcc 电源供应,VBAT 外部备份电源输入,SCK 串行时钟输入。
    - 温度范围:工业级 -40°C 至 +85°C
    - 电气特性:
    - VCC 供电电压:2.5-5.5V
    - VIH 高电平输入电压:0.7VCC - VCC +0.3V
    - VIL 低电平输入电压:-0.3V - 0.1xVCC
    - VOL 低电平输出电压:0.2V
    - VOH 高电平输出电压:VCC - 0.5V
    - ILI 输入漏电流:±1μA
    - ILO 输出漏电流:±1μA
    工作环境
    - 存储温度:-65°C 到 +150°C
    - 工作温度:-40°C 到 +85°C

    产品特点和优势


    - 高可靠性:支持无限次读写操作。
    - 高速度:最高可达 20 MHz 的时钟频率,适合高速数据传输。
    - 低功耗:在待机状态下仅消耗 4 μA 电流。
    - 外部备份支持:通过外部电池/硬币电池连接到 VBAT 引脚来支持数据备份。
    - 易于集成:支持 SPI/SDI 模式,适用于多种微控制器。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于实时数据记录和控制系统的高速数据缓存。
    - 物联网设备:支持低功耗和高速数据处理,适合 IoT 设备中的临时数据存储。
    - 汽车电子:可用于传感器数据存储和快速访问。
    使用建议
    - 系统设计:确保系统电源稳定,在 VCC 低于 VTRIP 点时,利用 VBAT 提供备用电源。
    - 代码优化:利用数据备份功能进行数据持久化,提高系统可靠性。
    - 硬件设计:合理规划引脚分配,确保所有信号线(如 SCK, SI, SO)的信号完整性。

    兼容性和支持


    - 兼容性:支持标准的 SPI/SDI 模式,可轻松集成到现有的 SPI 总线系统中。
    - 支持信息:Microchip 提供详尽的技术支持和文档资源,包括在线论坛、技术文档和应用笔记,确保客户能够充分利用该设备的功能。

    常见问题与解决方案


    1. 问:如何进入 Dual I/O 模式?
    - 答:通过发送 EDIO 指令进入 Dual I/O 模式。操作步骤参见手册中的相关章节。

    2. 问:VCC 供电不稳定时该如何处理?
    - 答:确保 VCC 供电稳定,当 VCC 低于 VTRIP 点时,通过连接外部备份电源来维持 SRAM 数据。

    总结和推荐


    总结:
    Microchip 的 23LCV1024 串行 SRAM 在性能、可靠性、功耗和集成度方面均表现出色。其高读写速度和外部备份支持使其成为众多应用场景的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐在需要高速读写、数据备份和低功耗的应用中使用 23LCV1024。对于希望提高系统可靠性的开发人员,这款产品是最佳的选择。

23LCV1024-I/SN参数

参数
数据总线宽度 -
接口类型 SPI-Dual I/O
存储容量 1Mb (128K x 8)
最大供电电流 10mA
最大时钟频率 20MHz
最大工作供电电压 5.5V
最小工作供电电压 2.5V
组织 128 k x 8
长*宽*高 4.9mm*3.9mm*1.25mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

23LCV1024-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

23LCV1024-I/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 静态随机存储器(SRAM) MICROCHIP TECHNOLOGY 23LCV1024-I/SN 23LCV1024-I/SN数据手册

23LCV1024-I/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
