70T3599S200BC

产品分类: 静态随机存储器(SRAM)
产品描述: 4.5Mb (128K x 36) 128 k x 36 2.4V 525mA 2.6V 200MHz Parallel CABGA-256 贴片安装 17mm*17mm*1.4mm
供应商型号: Q-70T3599S200BC
供应商: 期货订购
标准整包数: 18

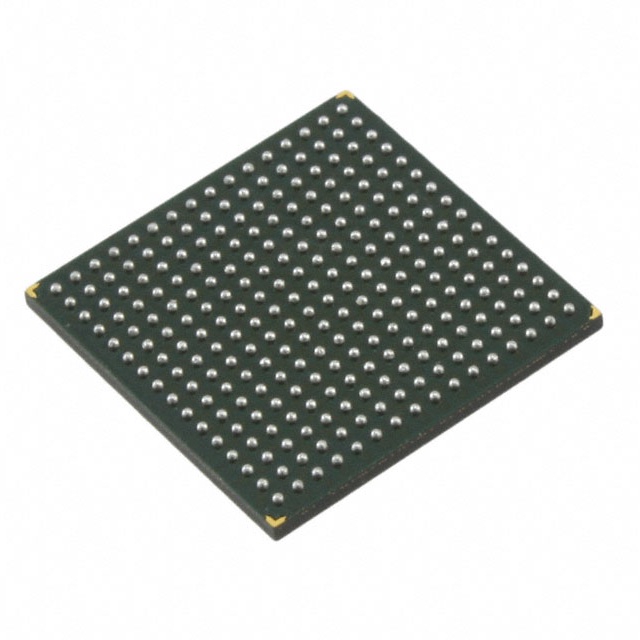

RENESAS ELECTRONICS 静态随机存储器(SRAM) 70T3599S200BC

70T3599S200BC概述

    高速2.5V 256/128/64K x 36 双端口同步静态RAM

    产品简介


    IDT70T3519/99/89是一款高速的256/128/64K x 36位双端口同步静态RAM(SRAM),具有独特的双端口内存单元结构,允许两个端口同时访问同一内存地址。此款产品广泛应用于需要高速数据存取和高性能计算的应用场景,如网络通信设备、数据中心服务器、存储系统和工业控制等领域。

    技术参数


    - 电源电压:核心电压2.5V(±100mV),I/O电压可选3.3V(±150mV)或2.5V(±100mV)
    - 速度:商业级:3.4ns(200MHz)/3.6ns(166MHz)/4.2ns(133MHz);工业级:3.6ns(166MHz)/4.2ns(133MHz)
    - 操作温度范围:工业级(-40°C 至 +85°C);商业级(0°C 至 +70°C)
    - 封装:256引脚球形网格阵列(BGA)和208引脚细间距球形网格阵列(fpBGA)
    - 接口:支持JTAG功能,符合IEEE 1149.1标准
    - 尺寸:BGA封装尺寸约为17mm x 17mm x 1.4mm,fpBGA封装尺寸约为28mm x 28mm x 3.5mm
    - 输入输出:提供双通道地址输入、数据输入输出、控制信号输入等功能
    - 支持的电源配置:每个端口的电源可通过OPTx引脚进行独立配置

    产品特点和优势


    1. 双端口访问能力:允许同时访问同一内存位置,提高系统的并行处理能力。
    2. 高速数据存取:具有出色的读写速度和低延迟,适用于高速数据传输场景。
    3. 灵活的电源配置:支持不同电压等级的电源,增强了产品适应不同应用场景的能力。
    4. 兼容多种封装:提供BGA和fpBGA两种封装方式,方便用户选择适合的封装形式。
    5. JTAG支持:通过JTAG测试接口实现芯片的边界扫描测试和调试功能。

    应用案例和使用建议


    - 网络通信设备:利用其高带宽和低延迟特性,适合作为交换机、路由器等网络设备中的高速缓存。
    - 数据中心服务器:在大规模数据存储和检索应用中发挥重要作用,提升整体系统的响应速度和效率。
    - 工业控制设备:能够在恶劣的工作环境中稳定运行,适用于自动化生产线上的数据处理任务。
    使用建议:
    - 在选择供电电压时,根据实际需求选择合适的电压等级,以确保最佳的性能和功耗表现。
    - 通过合理配置JTAG接口,可以有效进行边界扫描测试和故障诊断。

    兼容性和支持


    - 兼容性:支持JTAG测试接口,可与其他具有相同测试标准的设备配合使用。
    - 支持与维护:提供详细的用户手册和技术文档,厂商提供相应的技术支持和服务。

    常见问题与解决方案


    1. 电源配置错误导致设备无法正常工作
    解决方案:仔细核对供电电压配置,确保符合要求。检查所有电源连接是否正确。
    2. 地址总线错误导致数据读写失败
    解决方案:确认地址总线配置无误,确保地址信号在正确的周期内稳定。
    3. JTAG接口不工作
    解决方案:确保JTAG连接正确,软件设置正确,必要时重新初始化JTAG控制器。

    总结和推荐


    综上所述,IDT70T3519/99/89以其高速的数据存取能力、优秀的电源兼容性和广泛的适用范围,成为众多应用领域的理想选择。该产品不仅具备强大的功能特性,而且在稳定性、灵活性方面表现出色,特别适合需要高性能数据处理的应用场景。因此,强烈推荐在相关项目中采用这款高速双端口SRAM。

70T3599S200BC参数

参数
最大供电电流 525mA
最大时钟频率 200MHz
最大工作供电电压 2.6V
最小工作供电电压 2.4V
组织 128 k x 36
数据总线宽度 -
接口类型 Parallel
存储容量 4.5Mb (128K x 36)
长*宽*高 17mm*17mm*1.4mm
通用封装 CABGA-256
安装方式 贴片安装
零件状态 在售
包装方式 托盘

70T3599S200BC厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

70T3599S200BC数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 70T3599S200BC 70T3599S200BC数据手册

70T3599S200BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 169.554 ¥ 1415.7759
36+ $ 169.554 ¥ 1415.7759
54+ $ 169.554 ¥ 1415.7759
库存: 10000
起订量: 18 增量: 18
交货地:
最小起订量为:18
合计: ¥ 25483.96
