首页  >  产品百科  >  7132LA100CB

7132LA100CB

产品分类: 静态随机存储器(SRAM)
产品描述: 16 kbit 2 k x 8 4.5V 140mA 5.5V Parallel SIDE-48 通孔安装 61.72mm*15.24mm*3.3mm
供应商型号: Q-7132LA100CB
供应商: 期货订购
标准整包数: 40

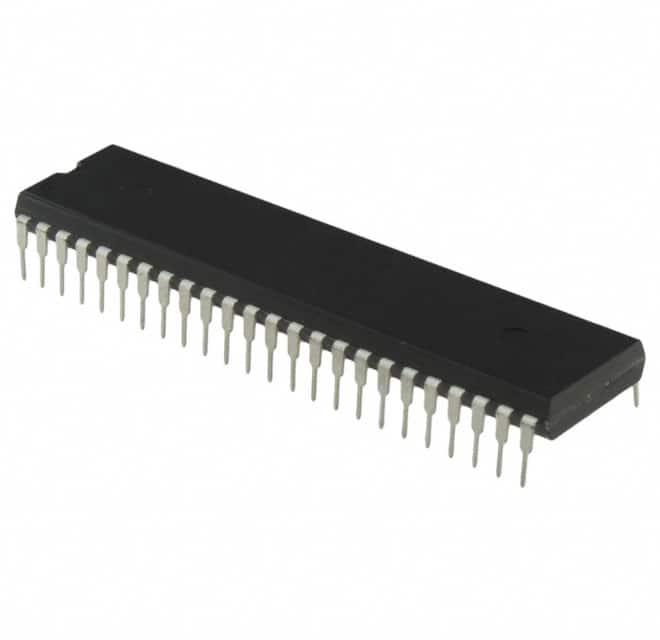

RENESAS ELECTRONICS 静态随机存储器(SRAM) 7132LA100CB

7132LA100CB概述

    高速2K x 8 双端口静态RAM:IDT7132SA/LA 和 IDT7142SA/LA

    产品简介


    IDT7132SA/LA 和 IDT7142SA/LA 是由Integrated Device Technology, Inc.生产的高速2K x 8双端口静态RAM(SRAM)产品。它们提供独立的两个端口,分别用于异步读写操作。这些芯片广泛应用于商业、工业和军事温度范围,具备出色的性能和可靠性。主要应用领域包括数据存储系统、嵌入式系统、通信设备和计算平台等。

    技术参数


    | 参数 | 商业用 | 工业用 | 军用 |

    | 最大读取周期时间 (tRC) | 20/25/35/55/100 ns | 25 ns | 25/35/55/100 ns |
    | 最大功耗 | 325 mW (Active) | 325 mW (Active) | 325 mW (Active) |
    | 备用模式功耗 | 5 mW (Standby) | 1 mW (Standby) | - |
    | 输入电容 (CIN) | ≤ 11 pF | - | - |
    | 输出电容 (COUT) | ≤ 11 pF | - | - |
    | 终端电压 (VTERM) | -0.5 至 +7.0 V | -0.5 至 +7.0 V | -0.5 至 +7.0 V |

    产品特点和优势


    - 高访问速度:根据型号不同,访问速度可达到20 ns到100 ns,适用于对延迟敏感的应用。
    - 低功耗:典型功耗为325 mW,备用模式功耗非常低,可以延长电池寿命。
    - 电池备份能力:LA版本具有电池备份数据保留功能,可以在电源中断时保护数据。
    - 双端口设计:允许两个独立的端口进行同步读写操作,无需额外的逻辑电路即可实现高性能运行。
    - 自动功率降低:通过CE引脚控制,可以将每个端口的电路置于低功耗待机模式。
    - 军规标准:军事级别产品符合MIL-PRF-38535 QML标准,适用于对温度要求极高的环境。

    应用案例和使用建议


    在实际应用中,IDT7132SA/LA 和 IDT7142SA/LA 常被用于多核处理器系统的数据共享缓存。例如,在一个16位以上的内存系统中,IDT7132作为主控端口(MASTER),而IDT7142作为从属端口(SLAVE),二者组合起来可以实现高效的数据交换。
    使用建议:
    - 在选择具体型号时,需要根据应用环境(如温度范围、所需访问速度等)来决定。
    - 为了确保最佳性能,需注意控制好输入信号的时间参考水平(1.5V)。
    - 尽量避免长时间的高电压状态,以免影响功耗和温度。

    兼容性和支持


    IDT7132SA/LA 和 IDT7142SA/LA 具有多种封装形式(DIP、LCC、Flatpack 和 PLCC),适用于不同的应用场景。集成商可以获得全面的技术支持和服务,包括产品咨询、技术文档和样品试用等。

    常见问题与解决方案


    - 问题:无法正确读取数据
    - 解决方法:检查输入信号是否在规定的电压范围内(0.8V至2.2V)。
    - 问题:待机功耗过高
    - 解决方法:确认所有VCC引脚都连接到了电源,所有GND引脚都连接到了地线。
    - 问题:数据丢失
    - 解决方法:检查是否存在外部干扰,如电磁干扰(EMI)。必要时使用屏蔽电缆。

    总结和推荐


    总体来说,IDT7132SA/LA 和 IDT7142SA/LA 是高性能、多功能且兼容性强的双端口静态RAM。它们在各种应用中表现出色,特别是在需要高速数据处理和高可靠性存储的环境中。对于需要在极端温度环境下工作的应用,尤其是军事或航空等领域,这些产品的表现尤为突出。因此,我强烈推荐这类产品。

7132LA100CB参数

参数
接口类型 Parallel
存储容量 16 kbit
最大供电电流 140mA
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 2 k x 8
数据总线宽度 -
长*宽*高 61.72mm*15.24mm*3.3mm
通用封装 SIDE-48
安装方式 通孔安装
零件状态 在售
包装方式 管装

7132LA100CB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

7132LA100CB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 7132LA100CB 7132LA100CB数据手册

7132LA100CB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 154.649 ¥ 1291.3192
80+ $ 154.649 ¥ 1291.3192
120+ $ 154.649 ¥ 1291.3192
库存: 10000
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 51652.76
直接购买
加入购物车
