23K640-I/ST

产品分类: 静态随机存储器(SRAM)
产品描述: 64Kb (8K x 8) 8 k x 8 2.7V 10mA 3.6V 20MHz SPI TSSOP-8 贴片安装 4.5mm*3.1mm*1.05mm
供应商型号: LM-3589459
供应商: 海外现货
标准整包数: 1

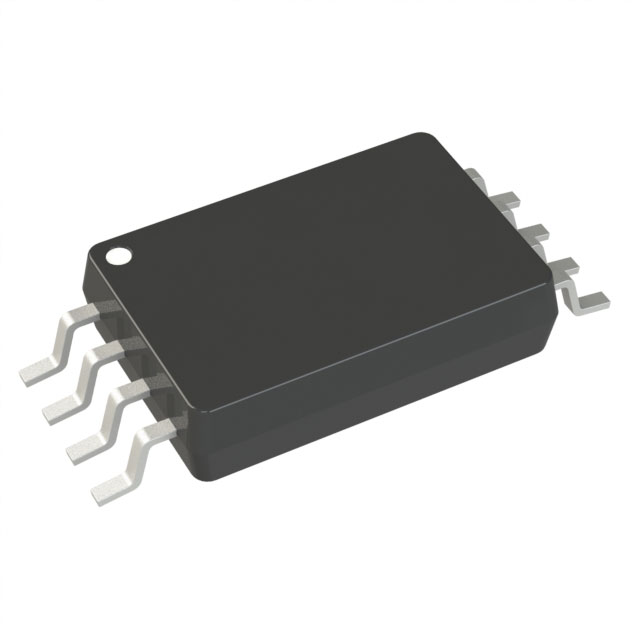

MICROCHIP TECHNOLOGY 静态随机存储器(SRAM) 23K640-I/ST

23K640-I/ST概述

    Microchip Technology Inc. 23A640/23K640 64-Kbit Serial SRAM 技术手册



    产品简介




    Microchip Technology Inc. 的 23A640/23K640 是一款具有 64 千比特(64-Kbit)存储容量的串行 SRAM 设备。该设备通过一个简单的串行外设接口(SPI)总线进行访问,该总线仅需要时钟输入(SCK)和数据输入(SI)、数据输出(SO)线路。这些设备通常应用于各种微控制器系统中,尤其是那些支持 SPI 协议的系统,为用户提供高可靠性的数据存储解决方案。


    技术参数




    - 时钟频率:最大 20 MHz
    - 功耗特性:
    - 读电流:在 1 MHz 时为 3 mA
    - 待机电流:最大 4 μA(在 +85°C 下)
    - 组织结构:8192 x 8-bit
    - 页大小:32 字节
    - 温度范围:
    - 工业级(I):-40°C 到 +85°C
    - 扩展级(E):-40°C 到 +125°C
    - 供电电压:
    - 23K640:2.7V 到 3.6V
    - 23A640:1.5V 到 1.95V
    - 封装类型:8 引脚 PDIP、SOIC 和 TSSOP


    产品特点和优势




    - 低功耗设计:低读电流和待机电流使得该设备非常适合电池供电的应用。
    - 高可靠性:适合工业和扩展级温度范围的应用。
    - 多功能操作模式:包括字节模式、页模式和顺序模式,满足不同的数据存取需求。
    - 兼容性强:可通过多种封装提供灵活性,适应不同的设计需求。


    应用案例和使用建议




    - 应用案例:该设备常用于工业自动化控制系统、医疗设备及便携式电子设备中。
    - 使用建议:在设计中使用该设备时,应确保供电电压符合规定的范围,避免过高或过低的电压导致数据丢失或损坏。同时,在读写操作期间合理利用 HOLD 引脚暂停传输,可以有效提高系统的实时性和响应速度。


    兼容性和支持




    - 兼容性:该设备兼容多种微控制器,可以通过简单的 SPI 接口轻松集成到现有的硬件平台中。
    - 支持和维护:Microchip Technology Inc. 提供详尽的技术文档和全面的客户支持服务,帮助用户解决在开发过程中遇到的各种问题。


    常见问题与解决方案




    - 问题:供电电压超出规定范围。
    - 解决方案:确保使用正确的电源适配器,检查设备的电源管理电路。

    - 问题:数据传输错误。
    - 解决方案:检查连接线路和信号完整性,确保所有引脚正确连接,重新验证 SPI 配置。


    总结和推荐




    Microchip Technology Inc. 的 23A640/23K640 是一款高性能、高可靠性的 64-Kbit 串行 SRAM 设备,适用于多种工业和消费电子产品中。其低功耗特性、多样的操作模式和广泛的温度支持使其在市场上具备显著的竞争优势。综合来看,该产品值得在相关设计中推荐使用。

23K640-I/ST参数

参数
最大供电电流 10mA
最大时钟频率 20MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 8 k x 8
数据总线宽度 -
接口类型 SPI
存储容量 64Kb (8K x 8)
长*宽*高 4.5mm*3.1mm*1.05mm
通用封装 TSSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

23K640-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

23K640-I/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 静态随机存储器(SRAM) MICROCHIP TECHNOLOGY 23K640-I/ST 23K640-I/ST数据手册

23K640-I/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.968 ¥ 8.1313
100+ $ 0.9444 ¥ 7.9991
库存: 490
起订量: 50 增量: 0
交货地:
最小起订量为:25
合计: ¥ 203.28
