首页  >  产品百科  >  23K640-E/P

23K640-E/P

产品分类: 静态随机存储器(SRAM)
产品描述: 64Kb (8K x 8) 8 k x 8 2.7V 10mA 3.6V 20MHz SPI DIP 通孔安装
供应商型号: 579-23K640-E/P
供应商: Mouser
标准整包数: 1

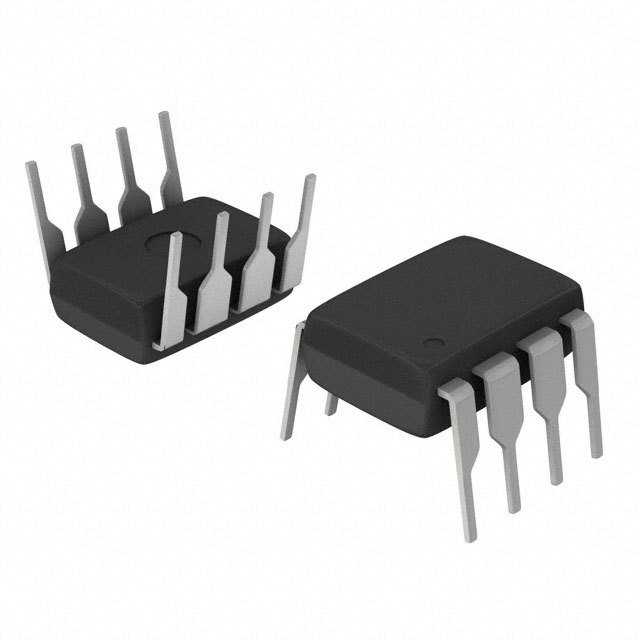

MICROCHIP TECHNOLOGY 静态随机存储器(SRAM) 23K640-E/P

23K640-E/P概述

    # 23A640/23K640:高性能低功耗SPI串行SRAM概述

    产品简介


    基本描述
    23A640和23K640是来自Microchip Technology Inc.的64-Kbit串行静态随机存取存储器(SRAM)设备。这两款SRAM适用于各种需要高可靠性的工业和汽车应用,支持多种温度范围,包括工业温度(-40°C至+85°C)和扩展温度(-40°C至+125°C)。这些设备通过简单的SPI总线进行数据访问,易于集成到现有的微控制器系统中。
    主要功能
    - 高速:最大时钟频率可达20 MHz
    - 低功耗:读取电流仅3 mA(1 MHz下)
    - 灵活的操作模式:支持字节读写、页面模式和顺序模式
    - 高可靠性
    - 支持RoHS标准,无卤素
    应用领域
    这类SRAM广泛应用于汽车电子、工业自动化、医疗设备及通用嵌入式系统等领域,特别适合需要高速读写和低功耗的场景。

    技术参数


    电气特性
    - 供电电压:23K640为2.7V-3.6V;23A640为1.5V-1.95V
    - 输入电压范围:-0.3V 至 VCC + 0.3V
    - 数据保持电压:≥1.2V
    - 输入泄露电流:±0.5 μA(最大)
    - 输出泄露电流:±0.5 μA(最大)
    工作环境
    - 存储温度:-65°C至150°C
    - 工作温度:-40°C至125°C
    - 绝对最大额定值:供电电压(VCC)≤4.5V
    其他参数
    - 总线信号:需要时钟输入(SCK)、数据输入(SI)和数据输出(SO)线
    - 封装形式:8引脚PDIP、8引脚SOIC和8引脚TSSOP

    产品特点和优势


    特点
    - 支持多种操作模式,便于不同场景下的灵活应用
    - 超低待机电流:仅4 μA(最大,+85°C下)
    - 高数据保持电压,确保长时间断电后仍能保持数据完整性
    - 兼容AEC-Q100认证,适合汽车应用
    优势
    - 适用于广泛的温度范围,适合恶劣环境
    - 简单的SPI接口设计,容易集成到现有系统中
    - 高速且低功耗,适用于对速度要求高的应用场合

    应用案例和使用建议


    应用案例
    1. 工业控制设备:用于实时数据记录和处理,提高系统的响应速度。
    2. 汽车电子:可用于车载信息娱乐系统和导航系统,提供快速的数据存取能力。
    3. 医疗设备:用于紧急情况下快速存储关键数据,提高患者安全性。
    使用建议
    - 在使用过程中,建议设置适当的时钟频率以减少功耗并确保通信的稳定性。
    - 考虑环境因素,选择合适的温度等级以确保产品在特定环境下正常工作。
    - 对于高速操作模式,确保电源供应稳定,避免因电压波动导致数据错误。

    兼容性和支持


    兼容性
    23A640和23K640可与多种微控制器无缝对接,特别是支持SPI接口的MCU。它们也可以通过编写固件来实现与不带内置SPI端口的微控制器通信。
    支持服务
    Microchip提供详尽的技术文档和支持服务,包括数据手册、应用笔记和技术论坛,以帮助用户快速上手和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法初始化 | 检查供电电压和时钟信号是否正确,确认设备是否正确选择。 |
    | 数据读取错误 | 核实数据总线的连接和设备的工作模式设置。 |
    | 设备发热严重 | 降低工作时钟频率或改善散热条件。 |

    总结和推荐


    综合评估
    23A640和23K640凭借其高性能、低功耗和高可靠性,成为工业和汽车电子领域的理想选择。它们灵活的操作模式和宽泛的工作温度范围使其能够适应多种复杂的应用环境。
    推荐结论
    鉴于其出色的特性和广泛的应用场景,强烈推荐开发人员和工程师考虑将23A640和23K640纳入他们的项目中。无论是小型嵌入式系统还是大型工业控制系统,这两款SRAM都能提供卓越的支持。

23K640-E/P参数

参数
接口类型 SPI
存储容量 64Kb (8K x 8)
最大供电电流 10mA
最大时钟频率 20MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 8 k x 8
数据总线宽度 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售

23K640-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

23K640-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 静态随机存储器(SRAM) MICROCHIP TECHNOLOGY 23K640-E/P 23K640-E/P数据手册

23K640-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.035 ¥ 8.7458
25+ $ 1.0005 ¥ 8.4542
120+ $ 0.8856 ¥ 7.4833
库存: 308
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
直接购买
