7025L20PFGI

产品分类: 静态随机存储器(SRAM)
产品描述: Renesas Electronics SRAM, 128Kbit, 100针, 表面贴装安装, 16Bit, TQFP-100封装
供应商型号: 3381433
供应商: 海外现货
标准整包数: 1

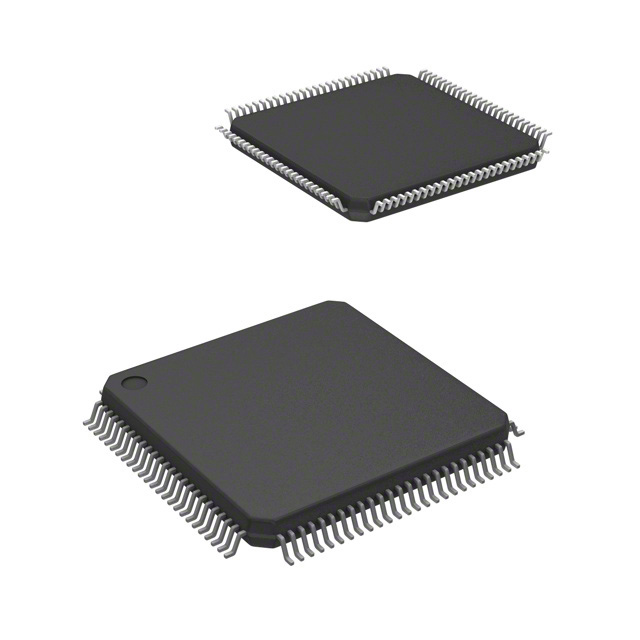

RENESAS ELECTRONICS 静态随机存储器(SRAM) 7025L20PFGI

7025L20PFGI概述

    高速双端口静态RAM 7025S/L技术手册

    产品简介


    IDT公司生产的7025S/L是一种高速8K x 16位双端口静态随机存取存储器(Static RAM)。它专为独立的128K比特双端口RAM设计,或者用于组成MASTER/SLAVE架构的双端口RAM,以支持32位或更宽的数据总线系统。7025S/L的独特之处在于其真双端口内存单元允许同时对同一内存位置进行读取操作。这种特性使其在并行处理和实时系统中表现出色,适用于各种高性能计算和数据处理场景。

    技术参数


    - 速度规格:商业版本:15/17/20/25/35/55ns;工业版本:20ns;军用版本:20/25/35/55/70ns。
    - 功耗:IDT7025S(标准版)典型值:750mW(活跃),5mW(待机);IDT7025L(低功耗版)典型值:750mW(活跃),1mW(待机)。
    - 地址和数据控制:支持独立的地址解码器、读写使能、上下字节选择等。
    - 接口:兼容TTL单5V(±10%)电源供电。
    - 封装形式:提供84针PGA、扁平封装、PLCC和100针TQFP等封装选项。
    - 工作温度范围:工业级(-40°C至+85°C)。

    产品特点和优势


    1. 高性能:支持快速读写操作,最大速度可达70ns。
    2. 低功耗:低功耗版本(L型)在待机状态下消耗极低电流,仅1mW。
    3. 可靠性:采用高可靠性的CMOS工艺制造,适合极端温度条件下的使用。
    4. 灵活扩展:通过Master/Slave选择可以轻松扩展数据总线宽度至32位以上。
    5. 安全性:具有电池备份操作能力,即使在断电情况下也能保持数据完整性。

    应用案例和使用建议


    - 军事应用:在军用车辆中用于快速访问关键数据。
    - 工业自动化:用于实时控制系统中实现高效数据交换。
    - 商业计算:适用于服务器中快速缓存管理和数据库系统。
    使用建议:
    - 在应用时,需要确保所有VCC和GND引脚正确连接到电源和地线上,避免信号干扰。
    - 在进行多任务并行处理时,合理分配Master/Slave角色,避免数据竞争。

    兼容性和支持


    - 该产品可与其他支持相同电压和引脚配置的电子元件和设备兼容。
    - IDT公司提供详尽的技术支持文档和技术服务热线,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 产品过热怎么办?
    - A: 确保良好的散热条件,并遵循手册中的散热要求。必要时可以使用外部冷却装置。
    - Q: 无法正常读取数据怎么办?
    - A: 检查地址和数据线路是否正确连接,确保电压和电流符合手册规定的参数。

    总结和推荐


    IDT7025S/L是一款高性能、低功耗且高度可靠的双端口静态RAM。其卓越的性能和广泛的适用范围使其成为军事、工业和商业领域的理想选择。建议在需要高速度和高可靠性存储器的应用中考虑使用这款产品。

7025L20PFGI参数

参数
最小工作供电电压 4.5V
组织 8 k x 16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128Kb (8K x 16)
最大供电电流 320mA
最大时钟频率 -
最大工作供电电压 5.5V
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

7025L20PFGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

7025L20PFGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 7025L20PFGI 7025L20PFGI数据手册

7025L20PFGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
