W958D8NBYA5I

产品分类: 静态随机存储器(SRAM)
厂牌: WINBOND/台湾华邦
产品描述: 32MB 1.7V 2V TFBGA
供应商型号: 454-W958D8NBYA5I
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 静态随机存储器(SRAM) W958D8NBYA5I

W958D8NBYA5I概述

    # W958D8NBYA 256Mb HyperRAM 技术手册解析

    1. 产品简介


    W958D8NBYA 是一款高性能、低功耗的256Mb容量HyperBus接口内存芯片。作为Winbond Electronics开发的HyperRAM系列的一员,它支持双倍数据速率(DDR),可实现高达500 MB/s的数据吞吐量。这种紧凑型设计特别适合于嵌入式系统、移动设备及IoT(物联网)应用,例如工业控制、消费电子、通信模块等。该产品提供多种工作模式以优化功耗,同时具备优异的可靠性和扩展能力。

    2. 技术参数


    关键特性
    - 接口类型: HyperBus
    - 电压范围: 1.7V ~ 2.0V
    - 最大时钟频率: 250 MHz
    - 数据传输率: 双倍数据速率(DDR),高达500 MB/s
    - 接口信号: 单端时钟(CK)、差分时钟(CK/CK#)、片选信号(CS#)、8位数据总线(DQ[7:0])、硬件复位(RESET#)、读写数据脉冲(RWDS)。
    操作环境
    - 工作温度范围: -40°C 至 +85°C

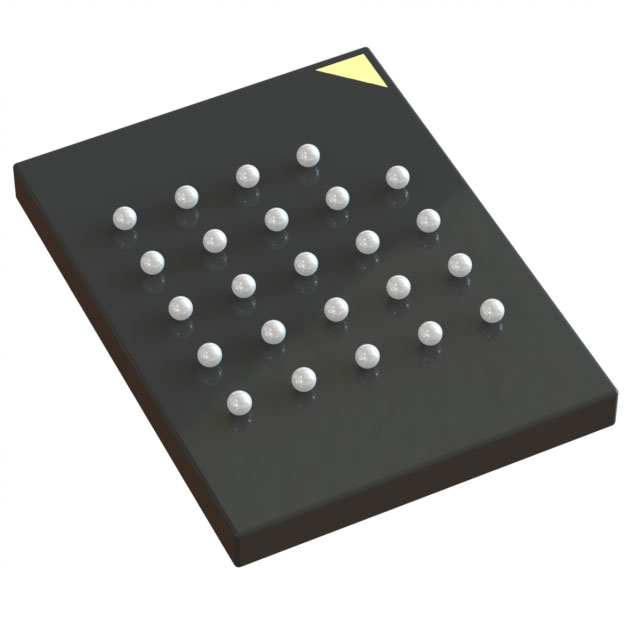

    - 封装形式: 24球TFBGA(5x5mm)
    性能指标
    | 参数 | 描述 |

    | 功耗模式 | 支持Hybrid Sleep和Deep Power Down模式 |
    | 爆发特性 | 支持线性突发和包裹突发 |
    | 数组刷新模式 | 全数组刷新与部分数组刷新 |
    | 引脚描述 | 定义各引脚的功能 |

    3. 产品特点和优势


    独特功能
    1. 双倍数据速率:HyperBus协议能够每时钟周期传输两个字节数据,极大地提高了带宽。
    2. 灵活的配置选项:支持多种数据爆发模式(如线性突发和包裹突发),并可根据需求调整驱动强度和初始延迟时间。
    3. 强大的节能特性:提供混合睡眠(Hybrid Sleep)和深度断电(Deep Power Down)模式,在待机状态下进一步降低功耗。
    4. 可靠性高:具备全阵列和部分阵列刷新模式,确保在复杂环境中长期稳定运行。
    市场竞争力
    这款HyperRAM产品具有紧凑的设计、卓越的性能表现和较低的功耗需求,是新一代嵌入式系统中的理想选择。其在超低功耗领域的表现尤为突出,能够显著延长电池寿命,特别适用于对空间和能耗敏感的应用场景。

    4. 应用案例和使用建议


    应用场景
    - 嵌入式系统:工业控制设备和手持终端中需要高效存储功能的设备。
    - 移动设备:手机、平板电脑和其他便携式电子设备中用于临时数据缓存。
    - 物联网节点:支持数据处理和存储的小型化IoT模块。
    使用建议
    - 多任务操作:通过包裹突发和线性突发结合,提升系统并发读写的效率。
    - 降低功耗:合理利用Hybrid Sleep和Deep Power Down模式,特别是在非活动状态期间节约能源。
    - 硬件设计:遵循手册中引脚布局的规范,确保良好的信号完整性以避免潜在干扰。

    5. 兼容性和支持


    兼容性
    W958D8NBYA完全兼容HyperBus协议,与大多数现代微控制器和FPGA平台无缝协作。此外,该产品采用标准的24球TFBGA封装,便于集成到现有设计中。
    厂商支持
    Winbond Electronics为用户提供详尽的技术文档、全面的产品支持和技术服务。用户可以通过官方网站获取最新的产品更新和固件升级信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输速率不足 | 调整时钟频率至最大支持值(250 MHz) |
    | 功耗过高 | 启用Deep Power Down模式 |
    | 数据错误或丢失 | 检查电路连接是否符合规范,并确认供电电压稳定 |

    7. 总结和推荐


    综合评估
    W958D8NBYA是一款高性能、低功耗且功能丰富的HyperBus接口内存芯片,特别适合嵌入式系统和移动设备应用。其出色的性能表现和易用性使其在市场上极具竞争力。
    推荐意见
    我们强烈推荐此产品用于需要高数据吞吐量和低功耗的应用场景。对于希望减少系统复杂性和成本的企业来说,这款HyperRAM无疑是最佳选择之一。用户只需遵循手册中的指导进行设计和调试,即可快速将产品集成到项目中。
    最终评分:★★★★★

W958D8NBYA5I参数

参数
组织 -
数据总线宽度 -
接口类型 -
存储容量 32MB
最大供电电流 -
最大时钟频率 -
最大工作供电电压 2V
最小工作供电电压 1.7V
通用封装 TFBGA
零件状态 在售
包装方式 托盘

W958D8NBYA5I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 静态随机存储器(SRAM) WINBOND/台湾华邦 W958D8NBYA5I W958D8NBYA5I数据手册

W958D8NBYA5I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1855 ¥ 26.9175
10+ $ 2.849 ¥ 24.0741
25+ $ 2.662 ¥ 22.4939
250+ $ 2.4948 ¥ 21.0811
500+ $ 2.4192 ¥ 20.4422
936+ $ 2.2995 ¥ 19.4308
库存: 91
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.91
