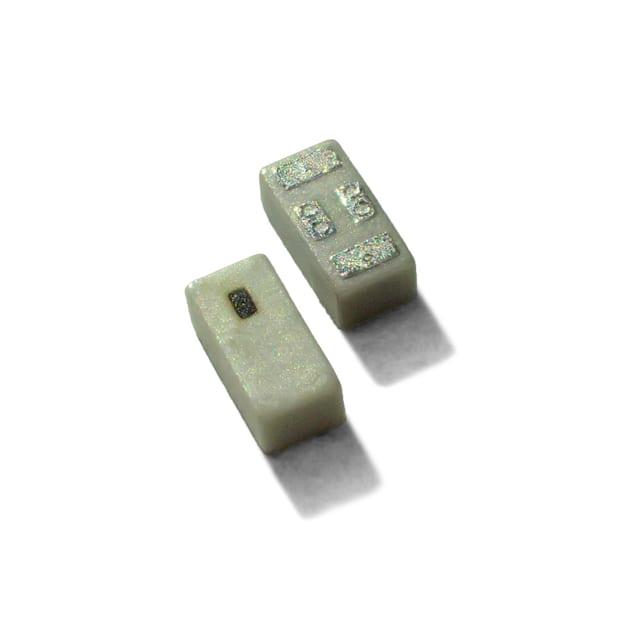

RFBPF2012080A7T

产品分类: 陶瓷滤波器
厂牌: WALSIN/台湾华新科技
产品描述: 2.8dB 50Ω 2.45GHz 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 1292-1022-2-ND
供应商: Digi-Key
标准整包数: 2000
WALSIN/台湾华新科技 陶瓷滤波器 RFBPF2012080A7T

RFBPF2012080A7T概述

    # 多层陶瓷带通滤波器(RFBPF2012080A7T)技术手册

    1. 产品简介


    RFBPF2012080A7T 是一款多层陶瓷带通滤波器,适用于2.4GHz工业科学医疗(ISM)频段的应用。此滤波器设计用于无线局域网(WLAN)、蓝牙、HomeRF以及其他2.4GHz ISM频段相关的射频(RF)应用。该产品符合RoHS标准且无卤素,适合对电磁干扰要求严格的场合。
    主要功能和应用领域
    - 低插入损耗:典型值为2.5dB,最大值为2.8dB。
    - 高抑制率:能有效抑制2次谐波。
    - 工作频率范围:2450±50MHz。
    - 应用领域:广泛应用于蓝牙、WLAN 802.11b/g、HomeRF及其他2.4GHz ISM频段相关的射频系统。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 (长x宽x厚) | 2.00mm x 1.25mm x 0.80mm |
    | 输入/输出端口连接 | 1: GND; 2: 输入/输出; 3: GND; 4: 输入/输出 |
    | 频率范围 | 2450 ± 50 MHz |
    | 插入损耗 | 最大值 2.8 dB(典型值 2.5 dB)|
    | VSWR | 最大值 2.0 |
    | 阻抗 | 50Ω |
    | 衰减(最小值) | 40 dB @ DC~1600 MHz |
    35 dB @ 1710 MHz |
    25 dB @ 1900 MHz |
    12 dB @ 2100 MHz |
    8 dB @ 2170 MHz |
    30 dB @ 3100 MHz |
    40 dB @ 4800~5000 MHz |
    20 dB @ 7200~7500 MHz |
    | 工作温度范围 | -45°C ~ +85°C |

    3. 产品特点和优势


    独特功能和优势
    - 微型封装:尺寸仅为2.0mm x 1.25mm x 0.80mm,非常适于空间有限的设计。
    - 低插入损耗:典型值为2.5dB,确保信号传输效率。
    - 高抑制率:高抑制比能够显著减少杂散信号的影响。
    - 高温稳定性:-45°C ~ +85°C的工作温度范围使其在极端环境下依然可靠。
    - 兼容LTCC工艺:采用先进的低温共烧陶瓷技术,提高整体可靠性。

    4. 应用案例和使用建议


    实际使用场景分析
    - 蓝牙耳机:用于实现稳定的数据传输。
    - 智能家居系统:用于提高无线信号覆盖范围。
    - 无线网络设备:用于优化网络性能和提升用户体验。
    使用建议
    - 在进行焊接时,需严格按照焊接条件执行以确保连接的可靠性和机械稳定性。
    - 为了保持滤波器的良好性能,在存储过程中要注意避免腐蚀性气体和其他不良环境因素的影响。

    5. 兼容性和支持


    兼容性
    - 与其他组件兼容:可与多种主流2.4GHz无线模块配套使用,确保系统集成度高。

    厂商支持
    - 产品保证:提供1000小时的高温测试和1000小时的恒定湿度测试,确保产品质量稳定可靠。
    - 技术文档:提供详尽的技术手册,便于用户了解产品的详细规格和操作指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗高于预期 | 检查焊点质量,确认是否满足规定的焊接条件。 |
    | 无法达到指定衰减 | 确认安装位置是否正确,是否存在外界电磁干扰。 |
    | 温度适应性不佳 | 检查产品存储条件是否符合规范,确保在适宜的温湿度环境中存储。 |

    7. 总结和推荐


    综合评估
    - 主要优点:小型化设计、低插入损耗、高抑制率以及宽工作温度范围。
    - 使用建议:适用于2.4GHz ISM频段的各种应用,如蓝牙耳机、智能家居系统和无线网络设备等。
    推荐
    鉴于其优异的性能和广泛应用的潜力,强烈推荐在需要稳定、高效的射频通信系统中使用该滤波器。

RFBPF2012080A7T参数

参数
滤波器阶数 -
插入损耗 2.8dB
中心频率 2.45GHz
阻抗 50Ω
带宽 -
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RFBPF2012080A7T数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷滤波器 WALSIN/台湾华新科技 RFBPF2012080A7T RFBPF2012080A7T数据手册
