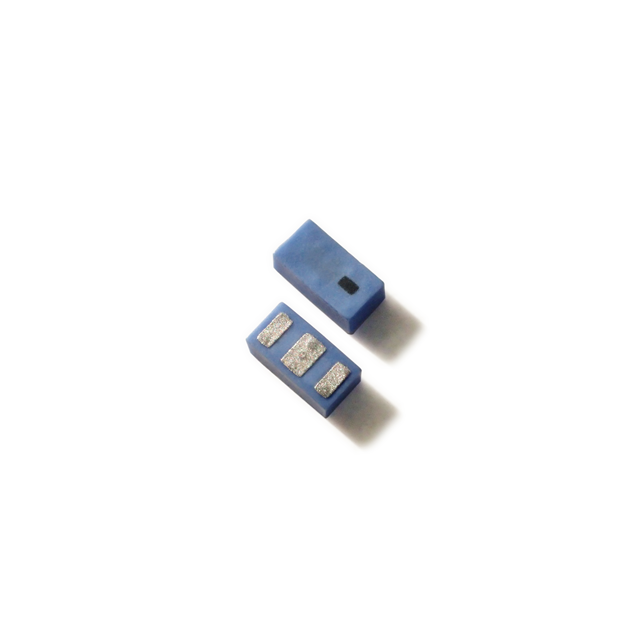

RFBPF1608060AAT

产品分类: 陶瓷滤波器
厂牌: WALSIN/台湾华新科技
产品描述: 0.95dB 100MHz 0603 贴片安装 1.6mm*800μm*650μm
供应商型号: 1292-1662-2-ND
供应商: Digi-Key
标准整包数: 4000
WALSIN/台湾华新科技 陶瓷滤波器 RFBPF1608060AAT

RFBPF1608060AAT概述


    产品简介


    产品类型: 多层陶瓷带通滤波器
    主要功能: 这种多层陶瓷带通滤波器设计用于射频(RF)应用,特别是在2.4GHz ISM(工业、科学和医疗)频段。它通过精确的频率选择来减少干扰,同时保持高插入损耗和低信号损失。该产品采用低温共烧陶瓷(LTCC)工艺制造,具备小型化设计和可靠的焊接能力。
    应用领域: 主要应用于蓝牙、无线局域网(802.11b/g)、家庭网络(HomeRF)以及其他需要2.4GHz频段的应用场景。

    技术参数


    | 参数 | 值 |

    | 尺寸 (mm) | L: 1.60 ± 0.15, W: 0.80 ± 0.10, T: 0.65 max., A: 0.25 ± 0.10, B: 0.23 ± 0.05, C: 0.40 ± 0.10, D: 0.30 ± 0.15, E: 0.55 ± 0.10, F: 0.60 ± 0.10 |
    | 频率范围 | 2400 ~ 2500 MHz |
    | 插入损耗 | 0.95 dB max. at 25 °C; 1.25 dB max. at – 40 ~ + 85 °C |
    | 衰减 | 20 dB min. @ 500 ~ 960MHz, 23 dB min. @ 3200 MHz, 30 dB min. @ 4800 ~ 5000MHz, 32 dB min. @ 7200 ~ 7500MHz |
    | VSWR | 2.0 max. |
    | 阻抗 | 50Ω |
    | 功率容量 | 2W max. |
    | 潮湿敏感度等级 | MSL是级别1 |

    产品特点和优势


    1. 微型封装:尺寸仅为1.6 x 0.8 x 0.6 mm³,使其适用于空间受限的设计。
    2. 低插入损耗:在不同温度条件下维持稳定的低损耗。
    3. 高抑制率:可以有效地抑制二次谐波。
    4. LTCC工艺:保证了产品的可靠性和稳定性。

    应用案例和使用建议


    应用场景:
    此产品广泛应用于各种无线通信设备中,如蓝牙耳机、路由器等,尤其是在需要精准频率选择的应用场景中表现突出。
    使用建议:
    - 确保焊盘设计符合50Ω阻抗要求。
    - 使用推荐的焊接条件进行焊接,以确保可靠性和长期稳定性。

    兼容性和支持


    该产品兼容大多数标准PCB材料,并且已经通过了多项可靠性测试,如焊接耐热性、冲击测试和振动测试。制造商提供了详尽的技术文档和专业的技术支持,以确保客户能够顺利地集成和使用此产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊料分布不均。
    - 解决方案: 检查焊接过程是否遵循推荐的焊接条件,如温度和时间。
    2. 问题:产品插入损耗超出预期。
    - 解决方案: 确认安装时是否正确匹配了阻抗,或者检查周围电路是否有其他影响因素。
    3. 问题:存储条件不当导致产品质量下降。
    - 解决方案: 存储时请遵循推荐的湿度和温度范围,并避免接触腐蚀性气体。

    总结和推荐


    总体而言,这款多层陶瓷带通滤波器具有卓越的性能和紧凑的设计,在多种无线应用中表现出色。它不仅在技术参数上达到了高标准,还经过了严格的可靠性测试,充分展示了其耐用性和可靠性。对于需要高性能带通滤波器的设计师和工程师来说,这是一个值得考虑的选择。因此,我强烈推荐此产品用于各种需要精确频率选择的应用场合。

RFBPF1608060AAT参数

参数
阻抗 -
带宽 100MHz
滤波器阶数 -
插入损耗 0.95dB
中心频率 -
长*宽*高 1.6mm*800μm*650μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RFBPF1608060AAT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷滤波器 WALSIN/台湾华新科技 RFBPF1608060AAT RFBPF1608060AAT数据手册

RFBPF1608060AAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1189 ¥ 1.0048
8000+ $ 0.1118 ¥ 0.9453
12000+ $ 0.1079 ¥ 0.912
20000+ $ 0.1031 ¥ 0.8717
28000+ $ 0.1001 ¥ 0.8463
40000+ $ 0.097 ¥ 0.8201
100000+ $ 0.0895 ¥ 0.7563
库存: 8000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 4019.2
