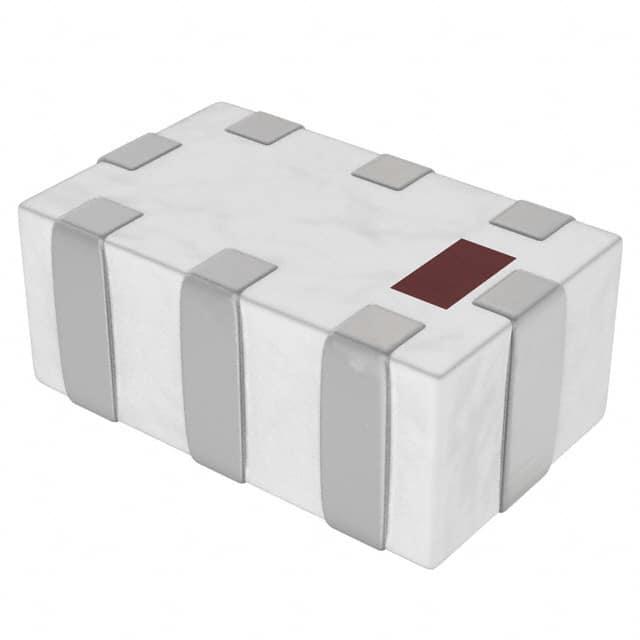

0915LP15B026E

产品分类: 陶瓷滤波器
产品描述: 0.5dB 50Ω 915MHz 26MHz 0805 贴片安装 2mm*1.25mm*950μm
供应商型号: 10B-1885520-4
供应商: 国内现货
标准整包数: 1
JOHANSON TECHNOLOGY 陶瓷滤波器 0915LP15B026E

0915LP15B026E概述

    915 MHz Low Pass Filter P/N 0915LP15B026 技术手册解析



    1. 产品简介



    产品类型: 915 MHz低通滤波器
    主要功能: 过滤频率高于915 MHz的信号,确保只有低于该频率的信号可以通过。
    应用领域: 主要应用于无线通信系统、物联网(IoT)设备、RFID读写器、工业自动化系统等领域。


    2. 技术参数



    - 型号: 0915LP15B026
    - 输入功率: 最大 3 瓦
    - 频率范围: 902 - 928 MHz
    - 阻抗: 50 欧姆
    - 插入损耗: 最大 0.5 dB
    - 回波损耗: ≥ 30 dB @ 2x f₀
    - 衰减: ≥ 14.0 dB @ 3x f₀
    - 包装方式: 塑料带装(Reel),散装(Bulk)
    - 安装温度范围: -40 至 +85 °C
    - 最大尺寸: 长 14.0 mm ± 0.1 mm,宽 3.0 mm ± 0.1 mm,厚 0.85 mm ± 0.05 mm


    3. 产品特点和优势



    - 高衰减率: 在 915 MHz 时达到至少 14.0 dB 的衰减,有效过滤高频噪声。
    - 低插入损耗: 插入损耗仅为 0.5 dB,保证了信号传输的高效性。
    - 良好的阻抗匹配: 50 欧姆的阻抗,适合大多数标准无线设备。
    - 宽温度范围: 能够在极端环境下稳定工作,适应广泛的工业应用场景。
    - 紧凑设计: 尺寸适中,便于集成到各种小型设备中。


    4. 应用案例和使用建议



    应用场景: 用于无线传感器网络、短距离通信设备、自动识别系统等。例如,在 RFID 读写器中,可以有效过滤掉高频干扰,提高读写器的工作稳定性。

    使用建议:
    - 设计 PCB 时应确保线宽匹配 50 欧姆的阻抗。
    - 为每个输入/输出端口串联一个直流阻断电容,以进一步提升滤波效果。
    - 安装时请确保棕色标记面向上方,有助于正确放置。


    5. 兼容性和支持



    该产品与大部分标准无线设备兼容,且可轻松集成到多种应用环境中。厂商提供相应的技术文档和支持服务,以便用户在设计和应用过程中获得必要的帮助。


    6. 常见问题与解决方案



    - Q: 如何正确安装此滤波器?
    - A: 安装时请确保滤波器上的棕色标记朝上,并按照推荐的尺寸进行布线和组装。
    - Q: 使用过程中出现信号衰减过大的情况怎么办?
    - A: 检查连接线路是否符合阻抗匹配要求,并确保每个输入/输出端口都正确安装了直流阻断电容。
    - Q: 如何处理滤波器受潮导致的性能下降?
    - A: 应将滤波器置于干燥环境中存放,如需长时间暴露在潮湿环境中,请选择具有防护涂层的产品版本。


    7. 总结和推荐



    综合评估: 915 MHz低通滤波器0915LP15B026具有高性能、低插入损耗和高可靠性等特点,适用于多种无线通信设备。其出色的温度适应能力和广泛的应用范围使其在市场上具备较强的竞争力。

    推荐使用: 我们强烈推荐这款滤波器用于需要高效过滤高频噪声的无线通信系统中。无论是研发阶段还是量产部署,该产品都能提供可靠的技术保障和优秀的性能表现。

0915LP15B026E参数

参数
阻抗 50Ω
带宽 26MHz
滤波器阶数 -
插入损耗 0.5dB
中心频率 915MHz
长*宽*高 2mm*1.25mm*950μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0915LP15B026E厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

0915LP15B026E数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷滤波器 JOHANSON TECHNOLOGY 0915LP15B026E 0915LP15B026E数据手册

0915LP15B026E封装设计

查看详情并下载
Symbol
Footprint
3D Model
