DEA162450BT-1262B1

产品分类: 陶瓷滤波器
厂牌: TDK
产品描述: 1.5dB 50Ω 2.45GHz 100MHz 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 12M-DEA162450BT-1262B1
供应商: 云汉优选
标准整包数: 4000

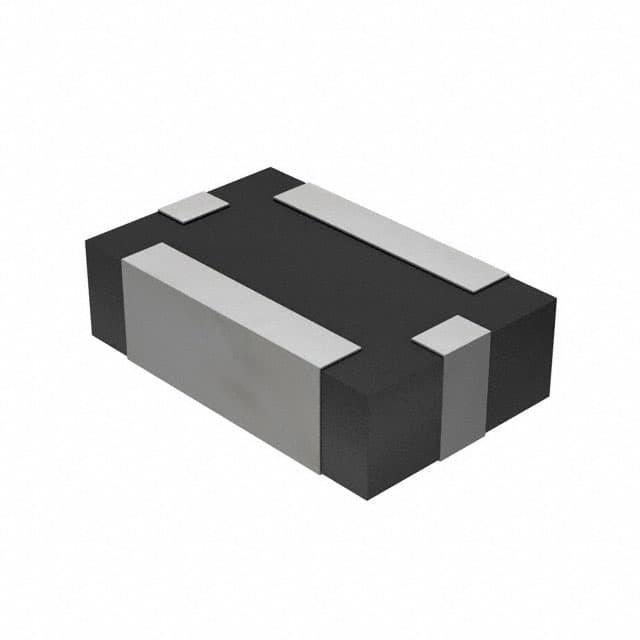

TDK 陶瓷滤波器 DEA162450BT-1262B1

DEA162450BT-1262B1概述

    DEA162450BT-1262B1 Multilayer Band Pass Filter 技术手册解析

    产品简介


    DEA162450BT-1262B1 是一款多层带通滤波器,专为 2400 至 2500 MHz 的频率范围设计。这类滤波器通常用于射频(RF)系统,具有精确的频率选择特性。其尺寸仅为 1.6 x 0.8 mm,非常适合于空间受限的设计,如手机、无线通信模块和其他便携式电子设备。

    技术参数


    - 频率范围: 2400-2500 MHz
    - 插入损耗: 最大 2.4 dB
    - 纹波: 最大 1.5 dB
    - 回波损耗: 最小 9 dB
    - 阻抗: 50 Ω
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C

    产品特点和优势


    1. 紧凑尺寸: 尺寸仅为 1.6 x 0.8 mm,适用于高密度 PCB 布局。
    2. 宽频率范围: 精确覆盖 2400-2500 MHz 频段,适合多种应用需求。
    3. 低插入损耗和高回波损耗: 确保信号的纯净度和效率。
    4. 符合 RoHS 指令: 无铅,绿色环保。
    5. 良好的热稳定性: 在广泛的温度范围内保持稳定的性能。

    应用案例和使用建议


    这款滤波器广泛应用于需要频率选择的设备,例如:
    - 智能手机: 确保在特定频段内的信号传输质量。
    - 无线路由器: 改善无线网络的稳定性和速度。
    - 医疗成像设备: 确保在特定频段内的图像传输质量。
    使用建议:
    - 在焊接过程中遵循推荐的回流焊曲线,确保焊接质量和可靠性。
    - 考虑到可能的静电放电风险,采取适当的防静电措施。

    兼容性和支持


    这款滤波器支持标准的焊接工艺,可以方便地集成到各种电路板设计中。TDK 提供详细的技术支持和文档,帮助客户顺利集成和使用该产品。

    常见问题与解决方案


    1. 插入损耗过高
    - 原因: 焊接不良或引脚短路。
    - 解决方案: 重新检查焊接过程并确保焊接质量。
    2. 回波损耗不足
    - 原因: 引脚接触不良。
    - 解决方案: 检查引脚连接并进行适当的调整。
    3. 纹波过大
    - 原因: 电源电压不稳定。
    - 解决方案: 确保电源提供稳定的电压。

    总结和推荐


    总体来说,DEA162450BT-1262B1 多层带通滤波器是一款高性能的产品,适合于各种射频应用。其紧凑的尺寸、优良的电气特性以及广泛的温度适用范围使其成为许多现代电子设备的理想选择。推荐使用该产品,特别是在对频率选择性和信号纯净度要求较高的场合。

DEA162450BT-1262B1参数

参数
插入损耗 1.5dB
中心频率 2.45GHz
阻抗 50Ω
带宽 100MHz
滤波器阶数 -
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

DEA162450BT-1262B1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DEA162450BT-1262B1数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷滤波器 TDK DEA162450BT-1262B1 DEA162450BT-1262B1数据手册

DEA162450BT-1262B1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.4609
40000+ ¥ 0.4471
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1843.6
