首页  >  产品百科  >  HFCN-2502+

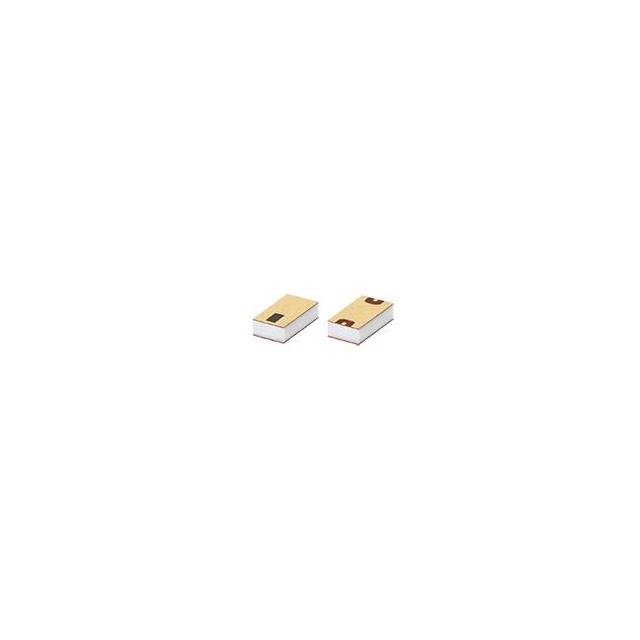

HFCN-2502+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 3.6dB 32MHz 1206 贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 139-HFCN-2502+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 HFCN-2502+

HFCN-2502+概述


    产品简介


    HFCN-2502+高通滤波器是一款由Mini-Circuits生产的低温共烧陶瓷(LTCC)高通滤波器,其工作频率范围为25至57 GHz。该滤波器以其超宽的通带和紧凑的设计而著称,适用于各种高频应用领域。它采用了坚固的单片构造,能够在宽频段内保持稳定的插入损耗表现,是毫米波频段信号处理的理想选择。其典型插入损耗仅为1.8 dB,非常适合对效率和成本敏感的应用场景。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作频率 | 25 57 | GHz |
    | 插入损耗(通带) 1.8 | 2.8 | dB |
    | 回波损耗(通带) | 16.7 24.86 | dB |
    | 停止带抑制 17 dB |
    | 额定功率输入 1 | W |
    | 操作温度范围 | -55 +125 | °C |
    | 存储温度范围 | -55 +125 | °C |

    产品特点和优势


    HFCN-2502+ 的主要优势在于其超宽的通带支持(超过一个倍频程),这使得它非常适合用于宽带通信系统。此外,采用LTCC技术不仅保证了生产的经济高效性,还提供了良好的环境适应能力,能够在极端温湿度条件下稳定运行。这款滤波器体积小巧(1206封装),便于高密度PCB布局设计,同时其表面贴装特性也使其适合大规模自动化生产。

    应用案例和使用建议


    该滤波器广泛应用于测试测量设备、卫星通信(SATCOM)以及第五代移动网络(5G)毫米波射频系统等领域。例如,在5G通信基础设施建设中,HFCN-2502+可以作为关键组件来确保信号传输的质量与稳定性。为了更好地发挥其性能,在实际应用时应注意正确匹配阻抗以减少反射损失,并确保良好的接地条件以提高整体系统的可靠性。

    兼容性和支持


    HFCN-2502+与其他符合标准尺寸要求的小型化电子元件具有良好的兼容性。制造商提供全面的技术文档和支持服务,包括详细的安装指南和故障排查手册,帮助客户快速解决问题并优化系统性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗超出预期 | 检查连接器及馈线是否正确连接,并重新校准设备 |
    | 返回损耗低于规定值 | 确认天线端口匹配良好,并调整滤波器位置直至达到最佳效果 |
    | 设备无法正常启动 | 确保电源电压符合要求,并检查所有电缆连接 |

    总结和推荐


    综上所述,HFCN-2502+凭借其卓越的技术指标、创新的设计理念及其广泛应用前景,在当前高速发展的无线通讯行业中占据了一席之地。它不仅能够满足高端市场的严格要求,同时也展现了极高的性价比。因此,我们强烈推荐此款产品给那些寻求高性能、可靠且经济实惠解决方案的专业人士和企业用户。

HFCN-2502+参数

参数
阻抗 -
带宽 32MHz
滤波器阶数 -
插入损耗 3.6dB
中心频率 -
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

HFCN-2502+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

HFCN-2502+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS HFCN-2502+ HFCN-2502+数据手册

HFCN-2502+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.305 ¥ 105.0171
50+ $ 10.6812 ¥ 91.1587
100+ $ 10.098 ¥ 86.1814
200+ $ 9.555 ¥ 81.5472
500+ $ 9.135 ¥ 77.9627
库存: 513
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105.01
直接购买
加入购物车
