2450LP14B100T

产品分类: 陶瓷滤波器
产品描述: 0.5dB 50Ω 2.45GHz 100MHz 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 1885521
供应商: 海外现货
标准整包数: 5

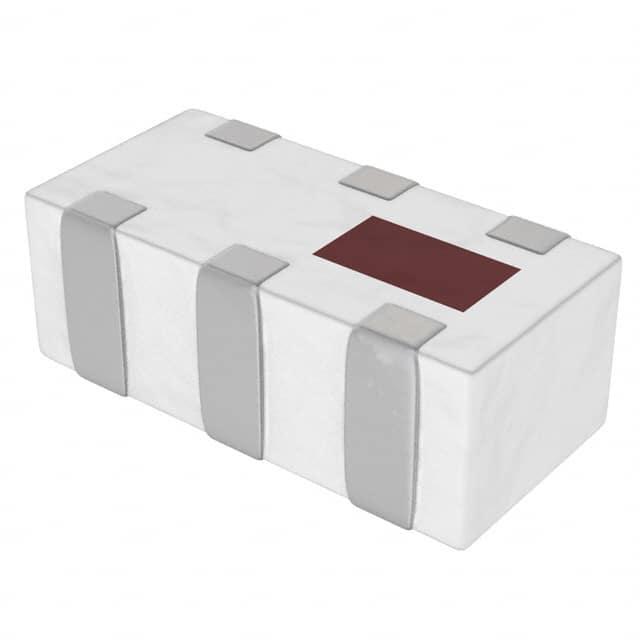

JOHANSON TECHNOLOGY 陶瓷滤波器 2450LP14B100T

2450LP14B100T概述


    产品简介


    本产品为2450 MHz谐波低通滤波器(型号:2450LP14B100),采用表面贴装技术(SMD)封装,符合EIA 0603标准。该滤波器主要用于射频和微波通信领域,旨在允许2450 MHz频率范围内的信号通过,同时抑制高于该频率的信号,从而提供纯净的信号传输。它的典型应用包括无线通信系统、雷达系统及医疗设备等。

    技术参数


    - 尺寸:机械尺寸长(L)为0.80 mm ± 0.10 mm,宽(W)为0.50 mm ± 0.02 mm,高(T)为0.50 mm ± 0.02 mm。
    - 阻抗匹配:50Ω。
    - 频率范围:2450 MHz 至 2500 MHz。
    - 插入损耗:最大0.50 dB。
    - 衰减:25 dB @ 3x f0,35 dB @ 2x f0。
    - 功率容量:最大3 W(连续波)。
    - 工作温度:-40°C 至 +85°C。
    - 存储温度:-40°C 至 +85°C。
    - 推荐存储条件:+5°C 至 +35°C,湿度45%~75%RH。
    - 封装形式:散装(S)和卷带包装(T&R)。
    - 引脚配置:GND端口为1号、2号、3号、4号、5号、6号;IN/OUT端口为2号、5号。
    - 材料合规性:RoHS合规,无卤素。

    产品特点和优势


    该滤波器的主要特点是能够在2450 MHz频率范围内提供出色的信号过滤性能,确保信号传输的纯净度。其优越的插入损耗和衰减性能,使其在多种高频应用中表现出色。此外,它还具有宽广的工作温度范围和高功率处理能力,能够在严苛环境下稳定运行。在应用上,它特别适合于需要精细信号过滤和高效能传输的设备,如无线通信系统和雷达设备。

    应用案例和使用建议


    根据技术手册中的信息,该滤波器可广泛应用于无线通信系统和雷达系统。例如,在某些无线通信系统中,该滤波器可用于抑制干扰信号,确保信号传输的稳定性和可靠性。在实际使用中,如果需要直流阻断功能,可以在输入输出端口加入10-12pF的电容。
    使用建议:
    - 确保信号路径与滤波器特性匹配,以充分利用其性能。
    - 在设计时应考虑滤波器的散热需求,特别是在高功率应用中。
    - 定期检查滤波器的温度环境,确保其在规定的温度范围内正常工作。

    兼容性和支持


    该滤波器与多种电子设备和电路板兼容,适用于多种不同的应用场合。厂商提供了详尽的技术文档和支持服务,用户可以通过官方网站获取相关资料和求助信息。同时,厂商也提供布局审查和技术参数下载服务,帮助用户更好地集成该产品。

    常见问题与解决方案


    - Q:如何判断滤波器是否工作正常?
    A:可以使用网络分析仪测试插入损耗和衰减性能,确保其满足规格要求。
    - Q:如何解决过热问题?
    A:确保良好的散热设计,避免长时间满载工作,并定期监测温度。
    - Q:如何进行正确的焊接?
    A:遵循厂家提供的焊接指导书进行操作,确保焊点质量。

    总结和推荐


    综上所述,这款2450 MHz谐波低通滤波器是一款高性能的射频组件,具有卓越的信号过滤能力和广泛的应用范围。其优越的性能指标和广泛的适用性使其成为众多高频应用领域的理想选择。因此,我们强烈推荐使用该滤波器,尤其是在对信号纯净度和稳定性要求较高的环境中。

2450LP14B100T参数

参数
带宽 100MHz
滤波器阶数 -
插入损耗 0.5dB
中心频率 2.45GHz
阻抗 50Ω
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2450LP14B100T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

2450LP14B100T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷滤波器 JOHANSON TECHNOLOGY 2450LP14B100T 2450LP14B100T数据手册

2450LP14B100T封装设计

查看详情并下载
Symbol
Footprint
3D Model
