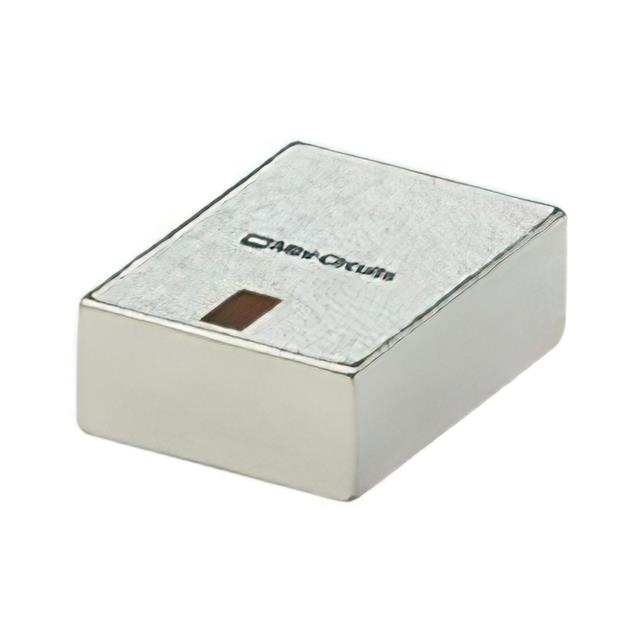

BFHK-1982+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: Ceramic Bandpass Filter
供应商型号: 139-BFHK-1982+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 BFHK-1982+

BFHK-1982+概述

    Ceramic Bandpass Filter BFHK-1982+ 技术手册

    产品简介


    BFHK-1982+ 是一款采用陶瓷材料的带通滤波器,专为17.5 GHz至22.2 GHz频段设计。其紧凑的表面贴装封装和卓越的电气性能使其适用于测试与测量、航空航天及国防信号调理等领域。该滤波器通过先进的低温共烧陶瓷(LTCC)技术实现高重复性,具有超高的停止带抑制(典型值为80 dB),并在宽频范围内保持优异的插入损耗和回波损耗特性。

    技术参数


    | 参数 | 范围/单位 |

    | 频率范围 | 17.5 GHz 至 22.2 GHz |
    | 插入损耗 | 最小值:2.8 dB,最大值:4.0 dB |
    | 回波损耗 | ≥ 12.0 dB |
    | 停止带抑制 | 80 dB (12.6 GHz 至 39 GHz) |
    | 操作温度范围 | -55°C 至 +125°C |
    | 尺寸 | 4.5 mm × 3.2 mm |
    | 最大输入功率 | 1 W |

    产品特点和优势


    1. 超高的停止带抑制:典型值为80 dB,可有效滤除不需要的信号。
    2. 小型化设计:采用标准1812封装(4.5 mm × 3.2 mm),适合高密度电路板布局。
    3. 宽频带响应:支持从17.5 GHz到22.2 GHz的宽频带,满足现代通信需求。
    4. 屏蔽结构:防止滤波器因环境变化而脱调,确保稳定性能。
    5. 专利申请中:创新的分布式滤波拓扑提高了生产效率和一致性。
    6. 高可靠性:工作温度范围广(-55°C至+125°C),适合恶劣环境。

    应用案例和使用建议


    BFHK-1982+ 可广泛应用于以下领域:
    - 测试与测量设备:用于信号过滤和频率选择。
    - 航空航天及国防:确保信号传输的纯净性和可靠性。
    使用建议:
    - 在高频应用中,建议使用屏蔽盒以进一步提高抗干扰能力。
    - 确保PCB设计符合推荐布局(PL-730),以最大化滤波器性能。
    - 对于大批量生产,建议采用自动化贴装工艺以降低生产成本。

    兼容性和支持


    BFHK-1982+ 具有良好的兼容性,可以与多种高频电路模块和系统集成。Mini-Circuits 提供详细的设计指南和技术支持,帮助用户快速集成到项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查输入信号是否符合要求,调整PCB布局。 |
    | 停止带抑制不足 | 确认是否使用了正确的屏蔽结构和环境条件。 |
    | 温度范围内的性能不稳定 | 检查是否安装在推荐的工作温度范围内。 |

    总结和推荐


    BFHK-1982+ 是一款高性能、高可靠性的陶瓷带通滤波器,特别适合需要精确频率选择和宽频带抑制的应用场景。其紧凑的尺寸、优秀的电气特性和宽温范围,使其在市场上极具竞争力。强烈推荐给对高性能滤波器有需求的专业用户,特别是在测试与测量及航空航天领域。
    如果您正在寻找一款能够在严苛环境中保持卓越性能的滤波器,BFHK-1982+ 是一个理想的选择。

BFHK-1982+参数

参数
中心频率 -
阻抗 -
带宽 -
滤波器阶数 -
插入损耗 -
包装方式 卷带包装

BFHK-1982+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

BFHK-1982+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS BFHK-1982+ BFHK-1982+数据手册

BFHK-1982+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.801 ¥ 271.4057
50+ $ 26.0085 ¥ 221.9695
100+ $ 23.1105 ¥ 197.2365
200+ $ 21.2625 ¥ 181.4648
库存: 136
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 271.4
