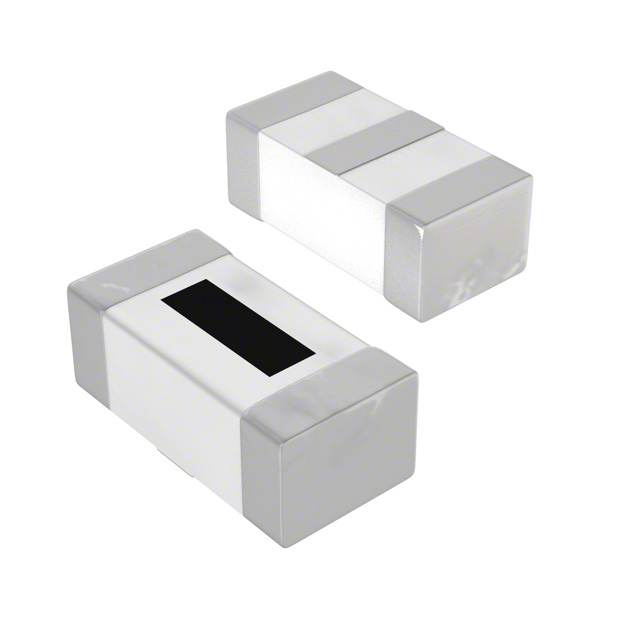

ADFC15-2450.00-A-T

产品分类: 陶瓷滤波器
厂牌: ABRACON
产品描述: Abracon 带通滤波器 有源滤波器
供应商型号: 2505129
供应商: 海外现货
标准整包数: 10000
ABRACON 陶瓷滤波器 ADFC15-2450.00-A-T

ADFC15-2450.00-A-T概述

    # ADFC15-2450.00-A-T 2.45GHz Dielectric Band Pass Filter

    产品简介


    基本介绍
    ADFC15-2450.00-A-T是一款采用表面贴装技术(SMT)的2.45GHz带通滤波器。该产品主要用于移动通信系统中,广泛应用于蓝牙、无线局域网(WLAN)、Wi-Fi、GPS等无线通信领域。它具有低插入损耗、高密度安装的特点,适用于需要高密度布局的小型化设计。

    技术参数


    核心技术规格
    - 中心频率 (f0):2450.00 MHz
    - 通带宽度:2400.00 ~ 2500.00 MHz
    - 插入损耗:
    - 在2400 ~ 2500 MHz范围内,1.4 dB @ +25˚C
    - 在-40 ~ +85˚C温度范围内,1.7 dB
    - 幅度波动:在2400 ~ 2500 MHz范围内,0.5 dB
    - 电压驻波比 (VSWR):在2400 ~ 2500 MHz范围内,1.5
    - 相对衰减:800 ~ 960 MHz范围内,8 dB;1710 ~ 1970 MHz范围内,23 dB;4800 ~ 5000 MHz范围内,32 dB;7200 ~ 7500 MHz范围内,32 dB
    - 特性阻抗:50 Ω
    - 操作温度范围:-40 ~ +85°C
    - 存储温度范围:-10 ~ +40°C,湿度最大为70%
    焊接要求
    - 回流焊配置
    - 预热条件:150 ~ 200°C/60~120秒
    - 允许217°C以上的时间:60~90秒
    - 最大温度:260°C
    - 最大时间在最高温度:10秒
    - 助焊剂:Sn/3.0Ag/0.5Cu
    - 允许回流时间:最大值的两倍

    产品特点和优势


    主要特点
    - 符合RoHS标准:环保,无铅
    - 符合ISO 9001/QS 9000认证:确保产品质量可靠
    - 小尺寸和低轮廓:0.5 mm × 1.0 mm × 0.38 mm,适合高密度安装
    - 低插入损耗:在指定频率范围内实现低插入损耗
    - 内部屏蔽:增强性能,提高信号传输质量
    - 优异的可焊性:推荐焊盘模式

    应用案例和使用建议


    应用场景
    - 移动通信系统
    - 蓝牙、无线局域网(WLAN)、Wi-Fi、GPS等
    使用建议
    - 在组装过程中,确保严格按照回流焊接要求进行焊接,以避免高温对滤波器造成的损坏。
    - 推荐使用指定的助焊剂(Sn/3.0Ag/0.5Cu),以获得最佳焊接效果。
    - 在焊接后,确保滤波器周围有足够的空间以允许适当的散热,避免过热影响性能。

    兼容性和支持


    兼容性
    ADFC15-2450.00-A-T设计用于多种通信系统,兼容各类商业、工业及指定用途的汽车应用。不推荐用于高可靠性要求或极端工作环境的应用场合,如军事、航空、航天等领域。
    支持和服务
    Abracon Corporation提供详尽的技术文档和支持服务,以确保客户能够充分利用该产品。具体技术支持请联系Abracon公司获取更多信息。

    常见问题与解决方案


    常见问题与解决办法
    1. 问题:如何确保正确的回流焊接温度?
    - 解决方案:严格按照提供的焊接配置参数进行焊接,确保预热、高温暴露时间和温度范围的准确控制。
    2. 问题:焊接后发现滤波器失效怎么办?
    - 解决方案:检查焊接过程是否符合规范,特别是温度控制和助焊剂选择。如有必要,请联系Abracon技术支持团队。

    总结和推荐


    综合评估
    ADFC15-2450.00-A-T凭借其出色的性能、可靠性和适应性,成为移动通信系统的理想选择。它的低插入损耗、优秀的可焊性和内部屏蔽设计使其在复杂多变的应用环境中表现出色。尽管该产品不适合某些高可靠性需求的应用场合,但对于大多数常规通信系统来说,它是一个非常值得推荐的选择。
    因此,如果您正在寻找一款适用于移动通信系统的高质量滤波器,ADFC15-2450.00-A-T无疑是您的首选。

ADFC15-2450.00-A-T参数

参数
带宽 100MHz
滤波器阶数 -
插入损耗 1.4dB
中心频率 2.45GHz
阻抗 50Ω
长*宽*高 1mm*500μm*430μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADFC15-2450.00-A-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。
