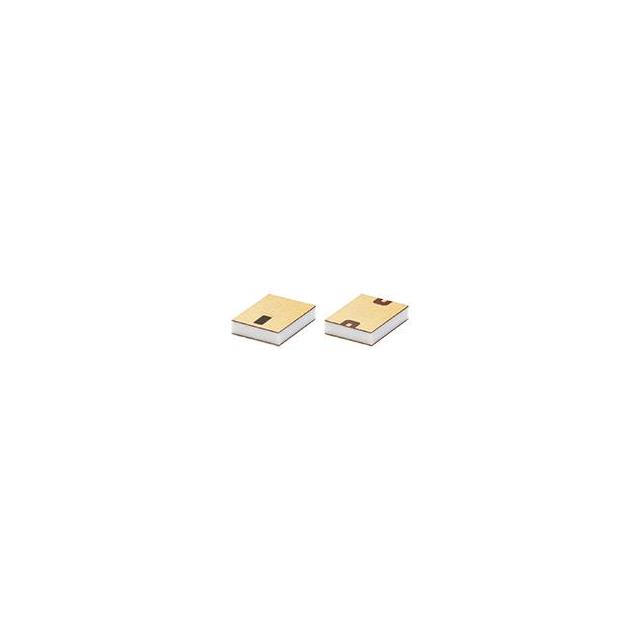

LFCV-1652+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 1.9dB 50Ω 15.6GHz 1210 贴片安装 3.2mm(长度)*2.5mm(高度)
供应商型号: LFCV-1652+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 陶瓷滤波器 LFCV-1652+

LFCV-1652+概述

    LFCV-1652+ 低通滤波器技术手册解析

    1. 产品简介


    产品类型:LFCV-1652+ 是一款低温共烧陶瓷(LTCC)低通滤波器,设计用于从直流到16.5GHz的频率范围。
    主要功能:该滤波器提供出色的带内插入损耗和良好的带外抑制能力,适用于多种应用场景,如军事雷达系统、测试测量设备和宽带无线通信系统。
    应用领域:军事雷达、测试测量、电信及宽带无线通信等。

    2. 技术参数


    - 频率响应:从直流至16500MHz
    - 插入损耗:典型值为1.3dB
    - 带外抑制:
    - 22.5GHz至25GHz:典型值35dB
    - 25GHz至26.5GHz:典型值35dB
    - 26.5GHz至40GHz:最小值30dB
    - 回波损耗:典型值13dB
    - 工作温度:-55°C至+125°C
    - RF输入功率:最大3.2W(在25°C时),在125°C环境下降额至1.6W
    - 封装尺寸:1210陶瓷封装(0.126" x 0.098" x 0.039")

    3. 产品特点和优势


    - 超宽带外抑制:LFCV-1652+ 在高达40GHz的频率范围内提供优异的带外抑制能力,非常适合高要求的应用场景。
    - 陶瓷LTCC结构:提供了在苛刻环境中可靠的重复性能,适合于高湿度和极端温度条件。
    - 小尺寸设计:0.126" x 0.098" x 0.039"的小巧尺寸有助于在密集的电路板布局中节省空间,同时减少了寄生效应的影响。
    - 良好的功率处理能力:可承受高达3.2W的射频输入功率,满足各种系统的功率需求。
    - 温度稳定性:在广泛的温度范围内保持稳定的性能表现,适用于恶劣的工作环境。

    4. 应用案例和使用建议


    应用场景:
    - 军事雷达:LFCV-1652+ 可以在复杂电磁环境下提供精确的信号处理。
    - 测试测量:用于精密测量仪器中,确保高精度的数据采集。
    - 宽带无线通信:在高速率无线传输中提供稳定可靠的信号过滤。
    使用建议:
    - 确保在设计阶段充分考虑散热问题,避免因过热导致性能下降。
    - 根据具体应用选择合适的输入输出端口连接方式,以实现最佳性能。
    - 鉴于DC耦合电容的需求,若应用中有直流电压/电流存在,需注意适当配置。

    5. 兼容性和支持


    LFCV-1652+ 与大多数标准PCB布局和焊接工艺兼容。Mini-Circuits 提供全面的技术支持和售后服务,包括标准保修条款和条件。欲了解更多详细信息,请访问 Mini-Circuits 的官方网站。

    6. 常见问题与解决方案


    - 问题1:如何确保滤波器在高温环境下的正常运行?
    - 解决方案:遵循制造商推荐的操作温度范围,在安装时考虑适当的散热措施,如使用散热片或加强空气流通。

    - 问题2:如何选择合适的DC去耦电容器?
    - 解决方案:根据应用的具体需求选择合适容量和耐压等级的DC去耦电容器,并确保其与输入/输出端口正确连接。

    - 问题3:如果需要DC通过滤波器,有哪些替代方案?
    - 解决方案:请联系Mini-Circuits寻求其他符合要求的解决方案,可能包括特定的滤波器型号或其他电路设计调整。

    7. 总结和推荐


    综合评估:
    - LFCV-1652+ 以其优异的带外抑制、可靠的陶瓷LTCC结构和广泛的工作温度范围,成为众多高端应用的理想选择。
    - 该产品的小巧尺寸和良好的功率处理能力使其非常适合在密集电路板布局中使用,且具有很高的市场竞争力。
    推荐使用:
    - 对于需要高性能低通滤波的场合,特别是军事雷达和宽带无线通信系统,强烈推荐使用LFCV-1652+。其出色的性能和可靠性将为您的系统带来显著的优势。

LFCV-1652+参数

参数
带宽 -
滤波器阶数 -
插入损耗 1.9dB
中心频率 15.6GHz
阻抗 50Ω
长*宽*高 3.2mm(长度)*2.5mm(高度)
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装
