LFCG-400+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 1.8dB 50Ω 0805 贴片安装 2mm*1.25mm*950μm
供应商型号: LFCG-400+
供应商: 云汉优选
标准整包数: 1

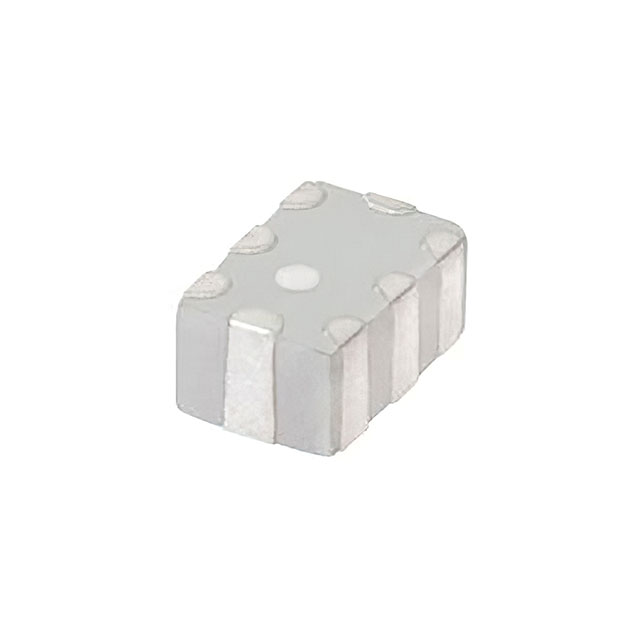

MINI-CIRCUITS 陶瓷滤波器 LFCG-400+

LFCG-400+概述

    Mini-Circuits LFCG-400+ 低通滤波器技术手册

    产品简介


    Mini-Circuits的LFCG-400+是一款LTCC(低温共烧陶瓷)低通滤波器,适用于直流至400MHz的频段范围,广泛应用于多种电路设计中。这款滤波器以其优秀的带内插入损耗(1 dB典型值)和良好的阻带抑制(30 dB典型值)而闻名,能够处理高达5 W的射频输入功率,并具备优良的温度稳定性,适合恶劣环境下的使用。

    技术参数


    - 频段范围:直流至400 MHz
    - 插入损耗:1 dB 典型值(带内)
    - 停止带衰减:30 dB 典型值(800 MHz 至 2500 MHz)
    - 驻波比(VSWR):1.3 典型值(直流至400 MHz)
    - 射频功率输入:最大5 W(环境温度25°C),在85°C时需降额至2.5 W
    - 尺寸:0.079 x 0.049 x 0.037英寸(0805封装)
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 100°C

    产品特点和优势


    1. 优秀的带外抑制:典型的30 dB阻带抑制使得这款滤波器非常适合高精度应用。
    2. LTCC构造:保证了产品在极端环境下的可靠性,如高温、高湿度等。
    3. 小巧体积:采用0805封装,体积小巧,节省空间,减少寄生效应。
    4. 高功率处理能力:能承受最高5 W的射频输入功率,适用于广泛的系统需求。
    5. 易于焊接和检查:端子环绕设计便于焊接和目视检查,提高组装效率和质量。

    应用案例和使用建议


    LFCG-400+低通滤波器的应用范围广泛,常见的应用场景包括:
    - 谐波抑制
    - VHF/UHF收发机
    - PCB上的直流线路射频抑制
    - A/D转换器的抗混叠滤波
    建议在使用过程中注意电源耦合电容的需求,特别是在直流电压出现在输入或输出端口的情况下。同时,在高频应用场合下,应确保电路板布局合理,以避免引入额外的寄生效应。

    兼容性和支持


    LFCG-400+符合RoHS标准,可以与其他符合RoHS规范的电子元件轻松集成。此外,Mini-Circuits提供标准有限保修条款和技术支持服务,详情可访问其官方网站获取更多信息。

    常见问题与解决方案


    1. 问:滤波器的工作温度范围是多少?
    - 答:工作温度范围为-40°C至85°C,存储温度范围为-55°C至100°C。

    2. 问:如何判断滤波器是否达到最大功率处理能力?
    - 答:通过测量滤波器在工作过程中的温度变化来判断。如果温度过高,需要降低输入功率或者改善散热条件。
    3. 问:LFCG-400+的插入损耗和阻带抑制有何特性?
    - 答:在400 MHz以内,插入损耗为1 dB;在800 MHz至2500 MHz之间,阻带抑制可达30 dB。这些特性使得它在通信系统中有出色的表现。

    总结和推荐


    综上所述,Mini-Circuits的LFCG-400+低通滤波器凭借其出色的性能、小巧的体积以及良好的环境适应性,在高频电路设计中具有明显的优势。特别是在需要严格控制谐波和抑制带外信号的场合,它的表现尤为突出。因此,对于追求高性能、可靠性和稳定性的应用项目,我们强烈推荐选用这款滤波器。

LFCG-400+参数

参数
中心频率 -
阻抗 50Ω
带宽 -
滤波器阶数 -
插入损耗 1.8dB
长*宽*高 2mm*1.25mm*950μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LFCG-400+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

LFCG-400+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS LFCG-400+ LFCG-400+数据手册

LFCG-400+封装设计

查看详情并下载
Symbol
Footprint
3D Model
