LFTC-3300+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 50Ω 3.3GHz 贴片安装
供应商型号: 139-LFTC-3300+
供应商: Mouser
标准整包数: 1

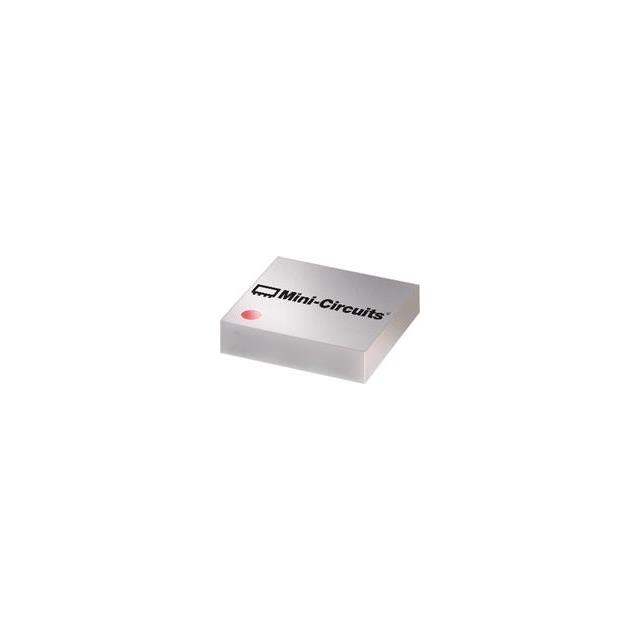

MINI-CIRCUITS 陶瓷滤波器 LFTC-3300+

LFTC-3300+概述

    # Mini-Circuits LFTC-3300+ 低通滤波器技术手册

    产品简介


    LFTC-3300+ 是一款高性能的低通滤波器,专为射频和微波应用设计。该滤波器以其紧凑的尺寸、出色的功率处理能力和优异的电气性能著称。它适用于谐波抑制、内部信号过滤及接收机和发射机系统等场景,广泛应用于通信、雷达、卫星通信和测试测量等领域。
    主要特点
    - 类型:低通滤波器
    - 频率范围:DC 至 3300 MHz
    - 插入损耗:典型值小于 1 dB(在通带范围内)
    - 尺寸:微型封装,仅 0.15" x 0.15" x 0.034"

    技术参数


    以下是 LFTC-3300+ 的关键性能参数和技术指标:
    | 参数 | 描述 |

    | 插入损耗 | 最大 19.5 dB @ 10 GHz |
    | 电压驻波比 (VSWR) | ≤1.2 : 1 |
    | 最大功率输入 | 10 W(环境温度 25°C),降额至 4 W @ 100°C 环境 |
    | 工作温度范围 | 操作:-55°C 至 100°C |
    存储:-55°C 至 125°C |
    | 频率响应 | 频率截止点 (fco):4100 MHz |
    停止带频率 (fstop):5600 MHz |
    | 外壳类型 | FR933,符合 RoHS 规范 |

    产品特点和优势


    特殊功能
    1. 微型尺寸:仅为 0.15" x 0.15" x 0.034",适合空间受限的应用。
    2. 低剖面设计:高度仅为 0.034",便于集成到复杂电路板中。
    3. 卓越的功率处理能力:最大连续功率可达 10 W。
    4. 高可靠性:采用密封外壳,确保防潮防尘。
    市场竞争优势
    LFTC-3300+ 在同类别产品中脱颖而出,具备出色的插入损耗、VSWR 和机械稳定性,使其成为高性能通信设备的理想选择。

    应用案例和使用建议


    应用场景
    1. 无线通信设备:如蜂窝基站、Wi-Fi 接入点等。
    2. 军事雷达系统:用于消除不必要的谐波干扰。
    3. 测试仪器:在射频信号分析仪中作为信号预处理单元。
    使用建议
    - 在高频段应用时,建议结合适当的阻抗匹配电路以优化性能。
    - 确保 PCB 设计满足建议的布局要求(如 MCL P/N: TB-233 演示板)。
    - 温度敏感应用中,注意降额操作以保护器件。

    兼容性和支持


    LFTC-3300+ 可与大多数标准 50 Ω 系统兼容。Mini-Circuits 提供全面的技术支持,并提供标准有限保修服务,可通过其官方网站了解更多详情。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    1. 问题:插入损耗过高
    - 原因:未正确安装或环境温度超出额定范围。
    - 解决方法:检查安装连接,并确保工作温度不超过 100°C。
    2. 问题:VSWR 超标
    - 原因:天线或源端阻抗不匹配。
    - 解决方法:重新校准匹配网络,使用合适的阻抗调整元件。
    3. 问题:高频信号失真
    - 原因:停止带抑制不足。
    - 解决方法:增加额外的滤波组件以改善高频抑制效果。

    总结和推荐


    综上所述,Mini-Circuits LFTC-3300+ 是一款设计精良且可靠的低通滤波器。其紧凑的外形、卓越的电气性能和广泛的适用范围使其成为多种射频应用的理想选择。强烈推荐用于对空间、性能和可靠性的要求较高的场合。无论是研发阶段还是批量生产,这款产品都展现了其卓越的价值和竞争力。

LFTC-3300+参数

参数
滤波器阶数 -
插入损耗 -
中心频率 3.3GHz
阻抗 50Ω
带宽 -
安装方式 贴片安装
包装方式 卷带包装

LFTC-3300+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

LFTC-3300+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS LFTC-3300+ LFTC-3300+数据手册

LFTC-3300+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.084 ¥ 59.8598
50+ $ 6.1452 ¥ 51.9269
100+ $ 5.1624 ¥ 43.6223
200+ $ 4.1472 ¥ 35.0438
500+ $ 3.2655 ¥ 27.5935
1000+ $ 3.003 ¥ 25.3754
库存: 292
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.85
