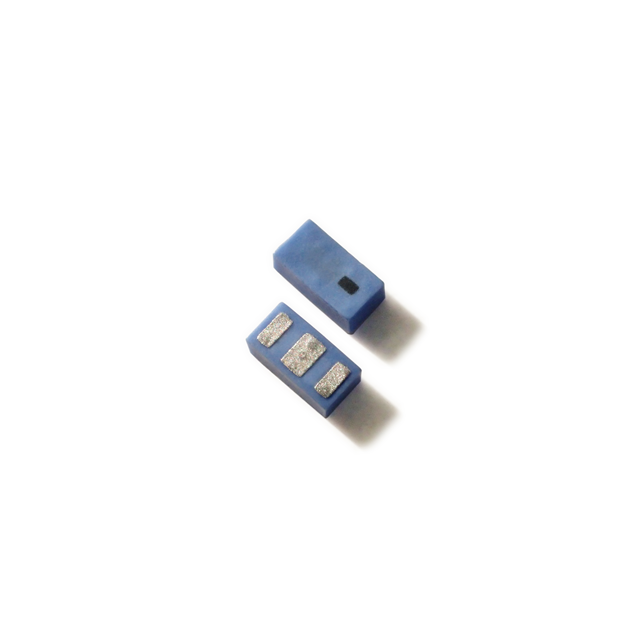

RFBPF1608060K88Q1C

产品分类: 陶瓷滤波器
厂牌: WALSIN/台湾华新科技
产品描述: 0.8dB 50Ω 5.55GHz 800MHz 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 14M-RFBPF1608060K88Q1C
供应商: 云汉优选
标准整包数: 4000
WALSIN/台湾华新科技 陶瓷滤波器 RFBPF1608060K88Q1C

RFBPF1608060K88Q1C概述


    产品简介


    RFBPF 系列 - 1608(0603)多层陶瓷带通滤波器
    RFBPF系列多层陶瓷带通滤波器是一款适用于5GHz工业科学医疗(ISM)频段的产品,具有体积小巧、插入损耗低及高谐波抑制等特点。它主要应用于5150MHz至5950MHz频段的射频电路中,广泛服务于无线通信、物联网、雷达及其他高频信号处理领域。此产品符合RoHS环保标准,且不含卤素,确保其在绿色环保方面的卓越表现。

    技术参数


    | 参数 | 值/范围 |

    | 尺寸 | 1.6 × 0.8 × 0.6 mm³ |
    | 工作频率 | 5150 - 5950 MHz |
    | 插入损耗 | 0.8 dB max (典型值0.6 dB)|
    | 阻抗 | 50 Ω |
    | 谐波抑制 | 35.0 dB min @ 30-2700 MHz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 功率容量 | 500 mW |
    | 湿度敏感等级 | MSL LEVEL 1 |
    包装细节
    - 索引尺寸:0.975±0.05mm(Ao),1.76±0.05mm(Bo)
    - 单卷数量:每卷4000件

    产品特点和优势


    1. 微型封装:RFBPF1608060K88Q1C采用紧凑的1.6×0.8×0.6 mm³封装设计,适合高密度布局,特别适用于空间受限的应用场合。

    2. 高性能滤波能力:插入损耗低至0.6 dB(典型值),同时提供高达35 dB的谐波抑制能力,确保良好的信号传输质量。
    3. LTCC工艺:基于低温共烧陶瓷技术,实现了更稳定的产品特性和更高的可靠性。
    4. 广泛适用性:覆盖5GHz ISM频段的全部频谱,可满足多种射频应用需求。

    应用案例和使用建议


    应用案例
    - 无线局域网(Wi-Fi)5 GHz频段的射频前端模块。
    - 物联网(IoT)设备中的无线传感器节点。
    - 微波通信系统中用于频率选择和信号过滤。
    使用建议
    - 在焊接前确保焊盘匹配50 Ω阻抗要求,以优化信号传输效率。
    - 避免长时间暴露于高温、高湿或腐蚀性环境中,延长产品寿命。
    - 安装时需注意正确接地(Pin 2为GND端),防止干扰信号。

    兼容性和支持


    该滤波器与其他主流的射频前端模块兼容,能够无缝集成到现有的无线通信平台中。厂商提供全面的技术支持服务,包括样品测试、设计咨询及售后维护。此外,产品经过严格的质量控制流程,确保其长期稳定性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查PCB设计是否满足50 Ω阻抗匹配要求。 |
    | 温度变化导致性能下降 | 确认产品工作在规定的工作温度范围内(-40°C至+85°C)。|
    | 接收灵敏度降低 | 检查输入输出连接是否牢固,避免虚焊情况发生。|

    总结和推荐


    综上所述,RFBPF1608060K88Q1C凭借其出色的性能指标、紧凑的设计以及对恶劣环境的良好适应性,在高频信号处理领域展现出显著的优势。特别是其在小型化设备中的表现尤为突出,因此我们强烈推荐这一款滤波器用于需要高精度、高可靠性的无线通信和物联网设备中。
    推荐指数:★★★★★

RFBPF1608060K88Q1C参数

参数
插入损耗 0.8dB
中心频率 5.55GHz
阻抗 50Ω
带宽 800MHz
滤波器阶数 -
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
