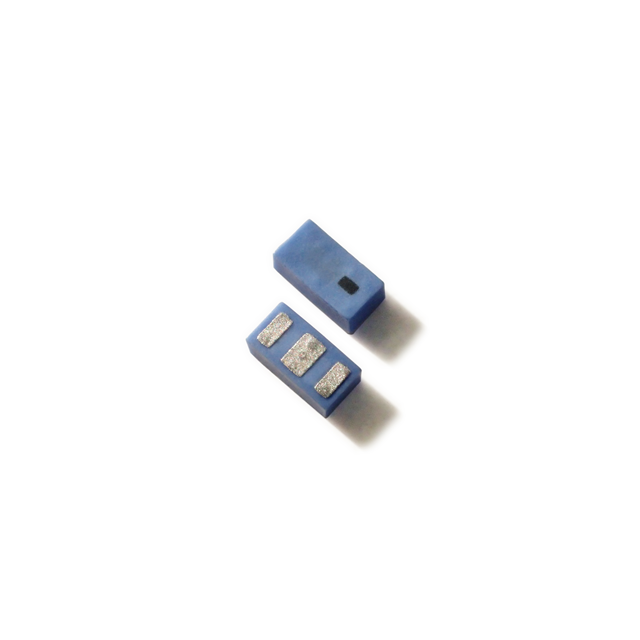

RFBPF1608060K68Q1C

产品分类: 陶瓷滤波器
厂牌: WALSIN/台湾华新科技
产品描述: 1.3dB 50Ω 5.425GHz 1.05GHz 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: RFBPF1608060K68Q1C
供应商: 国内现货
标准整包数: 4000
WALSIN/台湾华新科技 陶瓷滤波器 RFBPF1608060K68Q1C

RFBPF1608060K68Q1C概述

    # RFBPF 系列多层陶瓷带通滤波器技术手册

    1. 产品简介


    基本介绍
    RFBPF 系列是 Walsin 公司推出的多层陶瓷带通滤波器,专为高频射频(RF)应用设计。型号 RFBPF1608060K68Q1C 是该系列中的一员,其微型封装尺寸为 1.6 x 0.8 x 0.6 毫米³,符合 RoHS 标准且不含卤素。该产品主要用于 4900 至 5950 MHz 的 ISM 频段,广泛应用于无线通信、物联网(IoT)、雷达系统等领域。
    主要功能
    - 高频信号的带通过滤。
    - 低插入损耗(最大 1.3 dB)。
    - 谐波抑制效果优异,最高可达 40 dB。
    - 支持 LTCC(低温共烧陶瓷)工艺。
    应用领域
    - 4900~5950 MHz 频段内的无线通信设备。
    - 物联网模块及射频前端组件。
    - 医疗和工业雷达设备。

    2. 技术参数


    | 参数名称 | 规格/指标 |

    | 封装尺寸 | 1.6 × 0.8 × 0.6 mm³ |
    | 工作频率范围 | 4900~5950 MHz |
    | 插入损耗 | ≤ 1.3 dB |
    | 最大 VSWR | 2.0 |
    | 输入输出阻抗 | 50 Ω |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 功率容量 | 500 mW |
    | 稳健性测试 | 符合多项国际标准,如 JIS、IPC 和 JEDEC |

    3. 产品特点和优势


    独特功能
    - 微型化设计:体积小巧,适合高密度集成电路。
    - 高效滤波性能:具有高衰减率和低插入损耗,能够精准过滤不需要的谐波信号。
    - 先进制造工艺:采用 LTCC 技术,保证了长期稳定性与可靠性。
    市场竞争力
    - 高性能比,可替代部分传统分立式滤波器。
    - 在复杂多频段应用场景中表现出色,如 5G 和 Wi-Fi 6 设备。

    4. 应用案例和使用建议


    应用案例
    - Wi-Fi 路由器:利用其优异的带通特性实现更清晰的信号传输。
    - 汽车雷达传感器:支持高速数据处理和高精度测量。
    - 工业物联网设备:增强通信可靠性和抗干扰能力。
    使用建议
    - 在 PCB 布局时,确保焊盘设计匹配 50 Ω 阻抗以减少反射损耗。
    - 注意焊接温度曲线,避免过高温度导致损坏。

    5. 兼容性和支持


    兼容性
    - 与主流 PCB 材料兼容。
    - 支持多种焊接方式(如红外回流焊),适应不同生产需求。
    厂商支持
    - 提供详尽的技术文档和应用指南。
    - 专业技术团队可提供定制化解决方案和技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗高于预期 | 检查 PCB 设计是否符合阻抗匹配要求 |
    | 无法通过振动测试 | 确保封装牢固,加强结构固定 |
    | 焊接后出现裂纹 | 降低焊接温度并延长冷却时间 |

    7. 总结和推荐


    综合评估
    RFBPF1608060K68Q1C 多层陶瓷带通滤波器凭借其紧凑的设计、卓越的滤波性能和广泛的适用性,在现代通信设备中展现出显著的优势。其通过多项严格测试,确保了在恶劣环境下的稳定运行。
    推荐结论
    强烈推荐此款滤波器用于需要高性能射频滤波的应用场合,尤其是在空间受限但性能要求高的场景中。

    此文档基于 RFBPF 系列最新技术手册整理而成,旨在为工程师提供全面的技术参考和支持。如需进一步了解或采购,请联系 Walsin 官方销售代表。

RFBPF1608060K68Q1C参数

参数
阻抗 50Ω
带宽 1.05GHz
滤波器阶数 -
插入损耗 1.3dB
中心频率 5.425GHz
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RFBPF1608060K68Q1C数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷滤波器 WALSIN/台湾华新科技 RFBPF1608060K68Q1C RFBPF1608060K68Q1C数据手册

RFBPF1608060K68Q1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.3159
40000+ ¥ 0.3064
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1263.6
