857-415

产品分类: 其他放大器
厂牌: WAGO
产品描述:
供应商型号: 857-415
供应商: TME
标准整包数: 1
WAGO 其他放大器 857-415

857-415概述

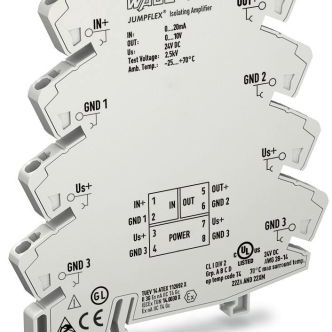

    JUMPFLEX® Signal Conditioner (Item No. 857-415) 技术手册

    1. 产品简介


    JUMPFLEX®信号调理器是一种专门用于电流和电压信号处理的隔离放大器。这款产品的主要功能是将标准模拟信号进行转换、放大、滤波,并实现电气隔离。它可以广泛应用于工业自动化、过程控制、电力系统监控等领域,确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 输入信号类型:电流信号
    - 输入信号范围:0 … 20 mA
    - 最大输入电流:50 mA
    - 输出信号类型:电压信号
    - 输出信号范围:0 … 10 V
    - 负载阻抗(输出/电压):≥ 2 kΩ
    - 频率响应:最大操作频率为100 Hz
    - 传输误差:典型值≤ 0.1 % 上限范围值
    - 温度系数:≤ 0.01 %/K
    - 电源类型:24 VDC
    - 额定电源电压:US24 VDC
    - 电源电压范围:±30 %
    - 电流消耗:25 mA
    - 测试电压(输入/输出/供电):2.5 kV AC;50 Hz;1分钟
    - 防护等级:IP20
    - 连接技术:Push-in CAGE CLAMP®
    - 导线尺寸(固体导线):0.08 … 2.5 mm² / 28 … 14 AWG
    - 导线尺寸(细绞导线):0.34 … 2.5 mm² / 22 … 14 AWG
    - 剥线长度:9 … 10 mm / 0.35 … 0.39 英寸
    - 几何尺寸:
    - 宽度:6 mm / 0.236 英寸
    - 高度:97.8 mm / 3.85 英寸
    - 深度:94 mm / 3.701 英寸
    - 重量:35.31 g
    - 工作环境温度:-25 … 70 °C
    - 存储环境温度:-40 … 85 °C

    3. 产品特点和优势


    - 电气隔离:提供安全的三端隔离,符合EN 61140标准,具有2.5 kV的测试电压,确保信号传输的电气安全性。
    - 高精度:传输误差低至0.1%,温度系数仅为0.01%/K,确保在不同环境下信号传输的准确性。
    - 宽电源电压范围:支持±30%的电源电压范围,适用于各种工业环境。
    - 紧凑设计:采用DIN-35导轨安装方式,体积小巧,便于安装和维护。
    - 可靠连接:采用Push-in CAGE CLAMP®连接技术,确保导线的牢固连接和电气稳定性。

    4. 应用案例和使用建议


    - 工业自动化:用于工厂自动化的信号传输和处理,例如温度传感器和流量计的信号转换。
    - 过程控制:在过程控制系统中,作为信号调理器,提高信号传输的稳定性和可靠性。
    - 电力系统监控:在电力系统中用于监测和传输电流和电压信号,确保电力系统的正常运行。
    使用建议:
    - 确保电源电压在允许范围内,避免过压导致损坏。
    - 使用适当的剥线工具和连接技术,确保导线连接稳固。
    - 在安装时,考虑到散热和空间需求,选择合适的安装位置。

    5. 兼容性和支持


    - 兼容产品:JUMPFLEX®跳线条(如型号859-402、859-403等),这些跳线条可以方便地连接到信号调理器上。
    - 厂商支持:制造商提供详细的安装和使用手册,以及技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:信号传输不稳定
    - 解决方案:检查电源电压是否在允许范围内,确认接线无误且连接稳固。
    - 问题2:温度补偿不佳
    - 解决方案:调整外部温度控制器,或者考虑使用温度补偿模块。
    - 问题3:传输误差较大
    - 解决方案:更换具有更高精度的信号调理器,或者对现有设备进行校准。

    7. 总结和推荐


    JUMPFLEX®信号调理器(型号857-415)是一款高性能的电流/电压信号处理器,具有高精度、宽电源电压范围和良好的电气隔离能力。它在工业自动化、过程控制和电力系统监控等领域有着广泛的应用。根据其技术参数和实际使用情况,强烈推荐在相关项目中选用此款信号调理器。其优异的性能和可靠的连接技术使其成为同类产品中的佼佼者。

857-415参数

参数
最小工作供电电压 -
放大器类型 -
典型供电电流 -
最大工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 袋装

857-415厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

857-415数据手册

厂牌 PDF简要描述 下载
WAGO 其他放大器 WAGO 857-415 857-415数据手册

857-415封装设计

查看详情并下载
Symbol
Footprint
3D Model
