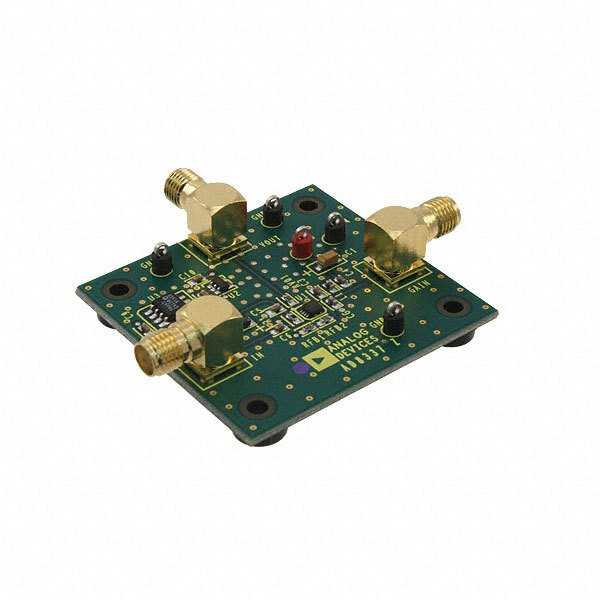

AD8337-EVALZ-SS

产品分类: 其他放大器
厂牌: ANALOG DEVICES
产品描述: 18.5mA Voltage Feedback
供应商型号: Y-AD8337-EVALZ-SS
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 其他放大器 AD8337-EVALZ-SS

AD8337-EVALZ-SS概述


    产品简介


    AD8337是一款通用、低成本、直流耦合可变增益放大器(VGA),适用于直流到100 MHz频率范围内的应用。该器件具有低噪声特性,优异的带宽均匀性,以及高精度的增益控制能力,因此非常适合需要高动态范围和精确增益调整的应用场景。其主要功能包括:电压增益调节范围为0 dB至24 dB,支持单端输入输出,内置高速运算放大器输入,并具备低功耗设计。广泛应用于PET扫描仪、高性能自动增益控制系统(AGC)、I/Q信号处理、视频信号增强、工业及医疗超声波系统等领域。

    技术参数


    - 频率响应:−3 dB小信号带宽高达280 MHz。
    - 噪声性能:输入电压噪声2.2 nV/√Hz,输入电流噪声4.8 pA/√Hz(正向输入)。
    - 电源要求:可采用+5 V或±2.5 V/±5 V供电模式,典型功耗仅为78 mW(±2.5 V供电)。
    - 增益控制:支持0 dB至24 dB范围内的连续增益调整,增益步进灵敏度为19.7 dB/V。
    - 输出特性:最大输出电压摆幅±1.3 V(±2.5 V供电),输出阻抗小于1 Ω。
    - 工作环境:工作温度范围为−40°C至+85°C,满足恶劣环境下的可靠性需求。

    产品特点和优势


    AD8337的核心优势在于其卓越的噪声抑制能力和出色的增益线性度。采用X-AMP®架构,实现了从直流到高频段内稳定的增益表现,同时保持较低的输出失调电压。此外,该芯片还具有快速响应时间(200 ns实现全量程增益变化),适合高速数据采集与实时处理任务。特别值得一提的是,其直流耦合设计能够有效避免交流耦合带来的相位延迟问题,在视频信号传输等对延时敏感的应用场合表现出色。

    应用案例和使用建议


    应用案例:
    1. 医学成像设备:如PET扫描仪和超声波诊断仪,其中需要高精度的信号放大量化以获得清晰的图像。
    2. 通信系统:用于雷达接收机中的前端放大器部分,确保弱信号不失真地被放大并送入后续处理单元。
    3. 消费类电子产品:例如数字摄像机或多媒体播放器,通过灵活调整增益来优化画面质量。
    使用建议:
    - 在连接电容负载时需注意增加合适的缓冲电路以减少高频干扰。
    - 根据具体应用场景合理选择电源配置,平衡能耗与性能之间的关系。
    - 针对极端工作条件下的设备部署,建议采用导热性能更好的PCB基材,并加强散热措施。

    兼容性和支持


    AD8337与其同类产品具有良好的互操作性,可以轻松集成到现有的电路板布局中。Analog Devices公司提供了详尽的技术文档和支持服务,包括但不限于样品申请、设计指导以及长期技术支持热线。用户可通过官网下载最新的软件工具包,帮助简化开发流程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号失真 | 检查供电电压是否稳定,必要时增加去耦电容。 |
    | 温度过高导致工作异常 | 确保良好通风环境,适当降低工作频率。 |
    | 增益误差超出预期 | 调整外部电阻值直至达到理想状态。 |

    总结和推荐


    综上所述,AD8337以其紧凑的设计、优越的性能以及广泛的适用性成为了众多领域不可或缺的关键组件之一。无论是追求极致精准还是注重成本效益的应用项目,AD8337都展现了极高的性价比。强烈推荐给那些希望在不牺牲品质的前提下降低研发周期的工程师们选用此款芯片作为核心元件。

AD8337-EVALZ-SS参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Voltage Feedback
典型供电电流 18.5mA
零件状态 在售
包装方式 盒装

AD8337-EVALZ-SS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8337-EVALZ-SS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他放大器 ANALOG DEVICES AD8337-EVALZ-SS AD8337-EVALZ-SS数据手册

AD8337-EVALZ-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
