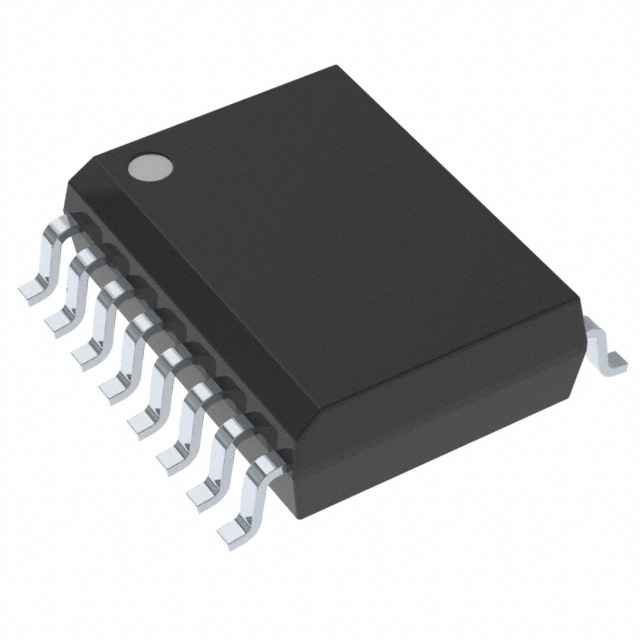

AD845JR-16-REEL7

产品分类: 其他放大器
厂牌: ANALOG DEVICES
产品描述: 10mA J-FET SOIC-16 贴片安装
供应商型号: CY-AD845JR-16-REEL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他放大器 AD845JR-16-REEL7

AD845JR-16-REEL7概述

    # AD845 高速精密运算放大器

    产品简介


    AD845 是一款由 Analog Devices 开发的高速、精密 N 沟道 JFET 输入、单片集成运算放大器,采用互补双极(CB)工艺制造。它的设计目的是取代许多应用中的混合放大器,提供卓越的性能和可靠性。AD845 广泛应用于高速信号处理领域,例如:有源滤波器、高速积分器、光电二极管前置放大器、采样保持放大器以及对数放大器等。

    技术参数


    以下是 AD845 的关键性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入失调电压 | 0.1 | 0.25 | 1.5 | mV |
    | 输入偏置电流 | 0.5 | 0.75 | 2 | nA |
    | 增益带宽乘积(GBW) | 12.8 | 16 | 16 | MHz |
    | 全功率带宽(FPBW) | 1.75 | 1.75 | 1.75 | MHz |
    | 转换速率(Slew Rate) | 80 | 100 | 100 | V/μs |
    | 建立时间(至 0.01%) | 350 | 350 | 500 | ns |
    | 输入噪声电压(0.1 Hz 至 10 Hz) | 4 | 4 | 4 | mV p-p |
    AD845 支持 ±4.75V 至 ±18V 的供电范围,并且提供三种封装选项:塑料迷你 DIP 封装、陶瓷 DIP 封装和 16 引脚 SOIC 封装。

    产品特点和优势


    1. 高精度与快速响应:AD845 在直流和交流性能上均表现出色,能够满足对精度要求较高的应用需求。
    2. 广泛适用性:可替代多种传统的混合放大器及部分双极输入运放,简化设计流程并提高系统稳定性。
    3. 出色的共模抑制比:高达 113 dB 的 CMRR 表明其在嘈杂环境中仍能保持良好性能。
    4. 良好的热管理能力:即使在极端温度条件下也能稳定工作,适应更广泛的工业和军事级应用。

    应用案例和使用建议


    应用案例
    - A/D 转换器驱动:作为模数转换器前级缓冲器使用,确保模拟信号准确无误地传递到数字电路中。
    - 高速采样保持系统:利用其快速建立时间和高增益带宽组合来捕捉瞬间变化的数据点。
    - 光电探测器接口电路:适合连接敏感光电器件如光电二极管,实现高效能量转换。
    使用建议
    - 确保 PCB 设计时充分考虑电源去耦合电容的位置与容量大小,以减少寄生效应的影响;
    - 当驱动较大负载时,适当增加输出端的串联电阻以保护芯片不受过流损害;
    - 注意检查散热措施的有效性特别是在满载情况下长时间运行时。

    兼容性和支持


    AD845 与其他主流标准运算放大器引脚布局一致,易于替换现有方案中的同类产品。Analog Devices 提供详尽的技术文档支持,并保证产品质量符合严格的质量控制标准。

    常见问题与解决方案


    1. 如何校正初始失调?
    使用外部微调电阻直接接入 V+ 引脚即可轻松完成调整过程。
    2. 长时间运行后发现功耗异常升高怎么办?
    检查是否存在不恰当接线或者外部元件老化现象,并及时更换损坏部件。
    3. 如果需要更高的增益稳定性怎么办?
    可以通过引入负反馈网络来进一步增强系统的鲁棒性。

    总结和推荐


    综上所述,AD845 是一款集高性能、多功能于一体的理想选择,特别适用于需要高精度、高可靠性的场合。它不仅具备优秀的电气特性,还拥有广泛的温度适应范围和较长使用寿命。因此,对于任何追求卓越表现的应用项目而言,AD845 都值得被推荐选用。

AD845JR-16-REEL7参数

参数
最小工作供电电压 -
放大器类型 J-FET
典型供电电流 10mA
最大工作供电电压 -
通用封装 SOIC-16
安装方式 贴片安装
零件状态 停产
包装方式 散装

AD845JR-16-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD845JR-16-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他放大器 ANALOG DEVICES AD845JR-16-REEL7 AD845JR-16-REEL7数据手册

AD845JR-16-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
