1175990000

产品分类: 其他放大器
厂牌: WEIDMüLLER
产品描述: Weidmuller 信号调理器, ACT20M 系列, DIN 导轨
供应商型号: 470-1175990000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 其他放大器 1175990000

1175990000概述

    ACT20M-CI-2CO-S 信号隔离器技术手册

    1. 产品简介

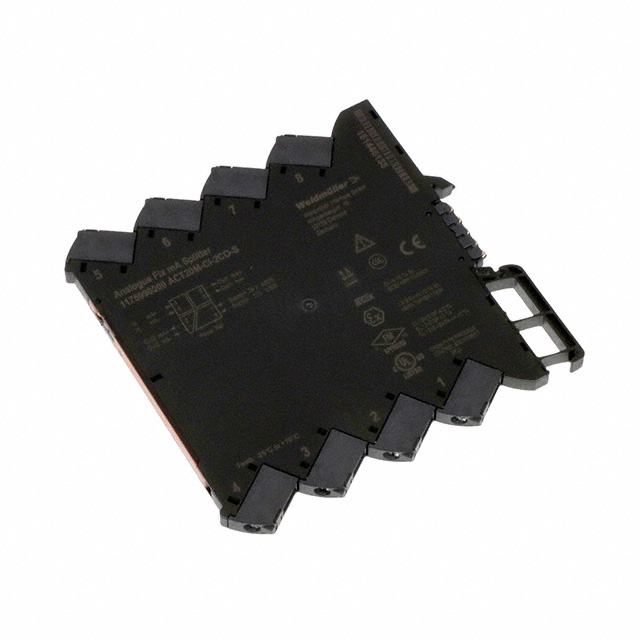

    产品名称: ACT20M-CI-2CO-S
    制造商: Weidmüller Interface GmbH & Co. KG
    产地: 德国德特莫尔德
    ACT20M系列是一款紧凑型信号隔离器,特别设计用于工业自动化领域。该产品能够将输入的电流信号(4-20mA)安全隔离转换为两个独立输出的电流信号(每个输出范围为4-20mA),具备高达3路电气隔离功能。ACT20M-CI-2CO-S广泛应用于各种工业控制系统,确保数据传输的安全与可靠性。

    2. 技术参数


    - 产品型号: ACT20M-CI-2CO-S
    - 电源要求: 24V DC ±30%
    - 尺寸: 宽度6.1mm,高度112.5mm,深度114.3mm
    - 重量: 83.6g
    - 温度范围: 工作温度:-25°C到70°C;存储温度:-40°C到85°C
    - 精度: 小于测量范围的0.05%
    - 响应时间: ≤7ms
    - 隔离电压: 2.5kVeff/1分钟
    - 绝缘电阻: 300Ω(每通道)
    - 认证: ATEX、IECEX、GL、DNV

    3. 产品特点和优势


    - 空间节约: 紧凑设计(6mm宽),适用于空间有限的应用场景。
    - 快速安装: 支持通过CH20M安装轨快速安装电源单元。
    - 易于配置: 支持DIP开关或FDT/DTM软件配置。
    - 高可靠性: 符合多种国际标准(如ATEX、IECEX),具有出色的抗干扰能力。
    - 冗余输出: 具有两个独立且相互隔离的输出通道,进一步增强系统的可靠性和安全性。

    4. 应用案例和使用建议


    应用场景:
    - 工业过程控制
    - 数据采集系统
    - 传感器信号转换
    使用建议:
    - 在安装过程中务必确认正确的电源供应电压范围。
    - 使用螺钉连接时,需严格遵守规定的紧固扭矩值(最小0.4Nm,最大0.6Nm)。
    - 考虑信号传输路径上的电磁干扰,尽量缩短连线距离并采用屏蔽电缆。

    5. 兼容性和支持


    - 兼容性: 与标准DIN安装轨完全兼容。
    - 技术支持: 制造商提供详尽的产品文档和工程数据支持(如EPLAN、WSCAD、Zuken E3.S等),确保用户能顺利集成至现有系统。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常上电 | 检查电源连接及接线方式,确认符合规范。 |
    | 输出信号不稳定 | 确认负载阻抗在规定范围内,检查是否有外部干扰源。 |
    | 设备过热 | 确保良好散热条件,避免设备长时间工作在高温环境下。 |

    7. 总结和推荐


    综上所述,ACT20M-CI-2CO-S凭借其卓越的性能、简便的操作和广泛的适用性,在工业自动化领域展现了强大的竞争力。尤其适合那些对系统可靠性和稳定性有极高要求的应用场合。强烈推荐该产品作为关键控制节点的理想选择。
    我们期待您的反馈,并愿意为您提供更多关于该产品的详细信息和技术支持。

1175990000参数

参数
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Isolation Amplifier
长*宽*高 6.1mm*114.3mm*112.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1175990000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1175990000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他放大器 WEIDMüLLER 1175990000 1175990000数据手册

1175990000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 298.7604 ¥ 2524.5254
10+ $ 249.144 ¥ 2105.2668
25+ $ 243.558 ¥ 2058.0651
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2524.52
