2864422

产品分类: 其他放大器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 信号调理器, MINI MCR 系列, 电流输入, DIN 卡轨安装
供应商型号: 2864422
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 其他放大器 2864422

2864422概述

    产品概述

    产品简介

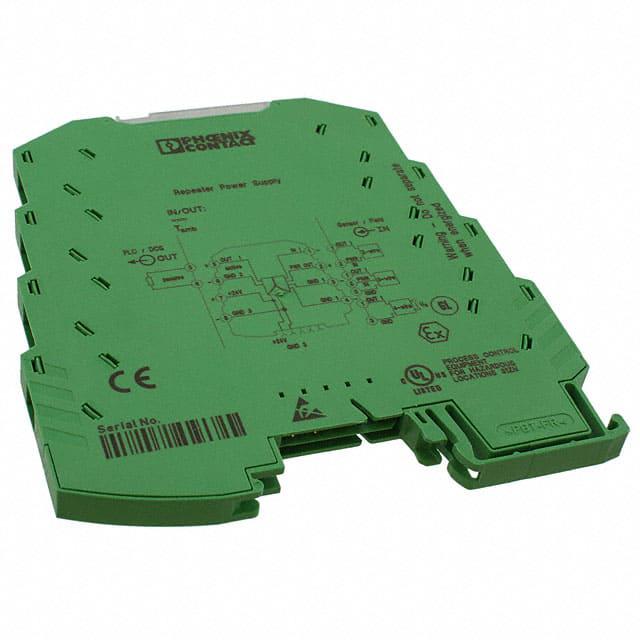

    MINI MCR-SL-RPS-I-I 是一款由 Phoenix Contact 生产的重复信号功率供应模块。该模块主要用于现场传感器的电源供给及信号隔离,适用于工业自动化控制系统的模拟信号传输。该设备支持通过标准电流信号(0-20mA 或 4-20mA)进行电气隔离,并可作为独立的隔离器或重复器使用。

    技术参数


    - 宽度: 6.2 mm
    - 高度: 93.1 mm
    - 深度: 101.2 mm
    - 重量: 包装前 72 g,包装后 88.56 g
    - 输入信号: 0-20 mA 或 4-20 mA
    - 输出信号: 0-20 mA 或 4-20 mA
    - 供电电压范围: 19.2 V DC 至 30 V DC
    - 额定绝缘电压: 50 V AC/DC
    - 测试电压: 1.5 kV AC (50 Hz, 60 s)
    - 最大功耗: 508 mW (24 V DC)
    - 保护电路: 暂态保护
    - 温度系数: 最大传输误差 ≤ 0.2% (终值),典型传输误差 ≤ 0.1% (终值)

    产品特点和优势


    - 多功能性: 可用作独立隔离器或重复器
    - 紧凑设计: 仅 6.2 mm 宽度,适用于空间受限的应用场景
    - 三重电气隔离: 提高了系统的可靠性和抗干扰能力
    - 广泛适用性: 支持多种电流信号输入和输出
    - 易于安装: 可通过 DIN 铁轨连接器安装

    应用案例和使用建议


    应用场景
    MINI MCR-SL-RPS-I-I 在工业自动化控制系统中广泛应用,特别是在需要电气隔离的模拟信号传输系统中。例如,在工业传感器和控制系统之间建立可靠的信号连接,提高系统稳定性。
    使用建议
    1. 环境适应性: 确保工作环境温度在 -20°C 至 60°C 范围内,湿度不超过 95%(非凝露条件下)。
    2. 安装位置: 可以任意方向安装,但需确保安装稳固。
    3. 维护: 定期检查接线和连接点,确保信号传输的稳定性和可靠性。

    兼容性和支持


    - 兼容性: 与现有的工业控制系统兼容,可以方便地集成到现有系统中。
    - 支持: 凭借其 CE 和 UL 认证,该产品符合国际安全标准,且制造商提供技术支持和保修服务。

    常见问题与解决方案


    - 问题: 设备无法正常工作
    - 解决方法: 检查供电电压是否在规定的范围内,确认连接是否正确。
    - 问题: 输出信号异常
    - 解决方法: 检查输入信号是否正常,排除接线错误。
    - 问题: 温度过高
    - 解决方法: 确认安装环境温度和湿度条件是否符合要求。

    总结和推荐


    综上所述,MINI MCR-SL-RPS-I-I 是一款功能强大、设计紧凑且性能稳定的重复信号功率供应模块。它能够有效实现模拟信号的电气隔离和传输,适用于各种工业应用场景。强烈推荐在需要信号隔离和稳定的工业环境中使用此产品。
    本文档提供了 MINI MCR-SL-RPS-I-I 的详细信息,以便您更好地理解和使用该产品。如需进一步的技术支持,请访问制造商的官方网站。

2864422参数

参数
放大器类型 Isolation Amplifier
典型供电电流 28mA
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 102.5mm*6.2mm*93.1mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2864422厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2864422数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他放大器 PHOENIX CONTACT 2864422 2864422数据手册

2864422封装设计

查看详情并下载
Symbol
Footprint
3D Model
