2901997

产品分类: 其他放大器
厂牌: PHOENIX CONTACT
产品描述: Isolation Amplifier DIN导轨安装 6.2mm(宽度)*110.5mm(高度)
供应商型号: 2901997-ND
供应商: Digi-Key
标准整包数: 1

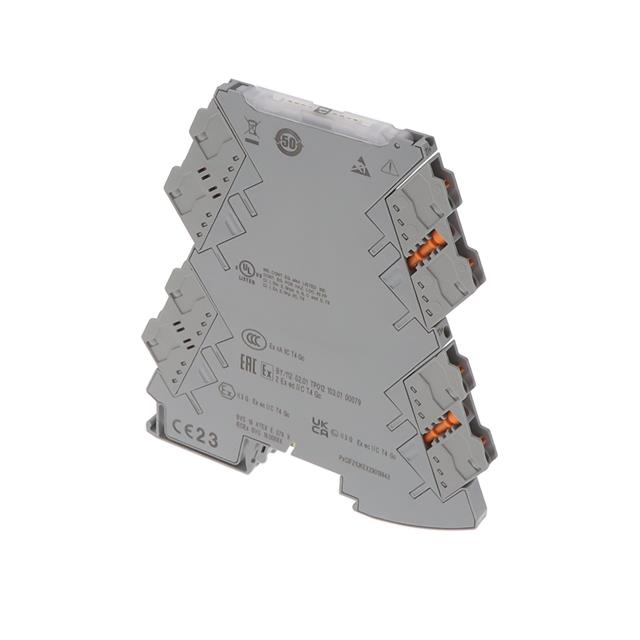

PHOENIX CONTACT 其他放大器 2901997

2901997概述

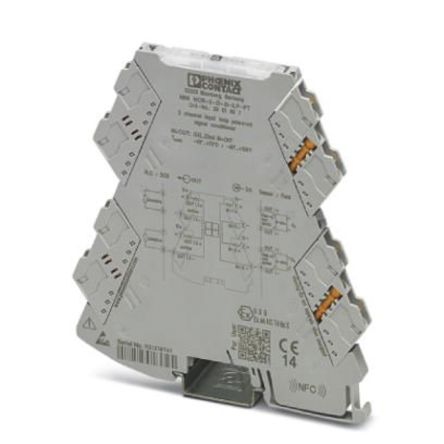

    # 技术手册:MINI MCR-2-2I-2I-ILP-PT 两通道输入回路供电隔离器

    产品简介


    MINI MCR-2-2I-2I-ILP-PT 是一款适用于工业自动化领域的两通道输入回路供电隔离器。它采用插件连接技术,能够实现模拟信号的电气隔离与滤波。此产品具备推入式接线方式,便于安装与维护。除了基本的信号隔离功能外,该产品还支持NFC通信,使得调试与维护更加便捷。
    产品类型: 两通道输入回路供电隔离器
    主要功能: 电气隔离、模拟信号过滤、NFC通信
    应用领域: 工业自动化、过程控制、传感器接口

    技术参数


    以下是该产品的关键技术规格:
    | 参数名称 | 规格 |

    | 过电压类别 | II |
    | 污染等级 | 2 |
    | 额定绝缘电压 | 300 Vrms |
    | 测试电压 | 3 kV AC (50 Hz, 60 s) |
    | 绝缘等级 | 加强绝缘 (IEC/EN 61010-1) |
    | 电源电压范围 | 9.6 V DC ... 30 V DC |
    | 功耗 | 600 mW |
    | 输入信号 | 电流 0 mA ... 20 mA |
    | 输出信号 | 电流 0 mA ... 20 mA |
    | 最大传输误差 | ≤ 0.1% (终值) |
    | 负载相关附加误差 | < 0.075% (终值) |
    | 响应电流 | 约 200 µA |
    | 输入电压限制 | 30 V |
    | 输出负载电流 | 输出< 600 Ω (I = 20 mA 输出信号) |
    | 防护等级 | IP20 (未由 UL 测试) |
    | 工作温度范围 | -40 °C ... 70 °C |
    | 存储/运输温度范围 | -40 °C ... 85 °C |
    | 允许湿度 | 5% ... 95% (非凝结) |

    产品特点和优势


    唯一特点
    - 双通道设计:支持同时处理两个独立的信号通道,提高系统效率。
    - 回路供电:无需外部电源,直接通过信号回路供电,简化安装。
    - NFC通信:集成NFC功能,方便现场调试和配置。
    优势
    - 高可靠性:高耐压等级(3000 V AC)确保在高压环境中稳定运行。
    - 抗干扰性强:支持电磁兼容标准(EN 61000-6-2),可有效抵抗外界干扰。
    - 紧凑型设计:尺寸为6.2 mm x 109.81 mm x 119.2 mm,适合各种狭小空间的安装需求。

    应用案例和使用建议


    应用场景
    MINI MCR-2-2I-2I-ILP-PT 主要应用于工业自动化、过程控制和传感器接口等领域。其两通道设计特别适用于需要独立隔离两个信号的应用场景,如PLC与传感器之间的信号传输。
    使用建议
    - 在选择电源电压时,需考虑实际应用中的具体需求,确保电压在9.6 V DC至30 V DC之间。
    - 安装过程中,请注意避免过载,以减少测量误差。
    - 在复杂电磁环境下使用时,建议额外添加防干扰措施,如安装屏蔽罩或选择合适的接地方法。

    兼容性和支持


    MINI MCR-2-2I-2I-ILP-PT 产品已通过多种认证,包括CE、ATEX、IECEx、CCC等。它能与各类主流传感器和控制系统无缝对接,满足全球大部分市场的需求。
    - 证书下载地址:[点击此处](https://www.phoenixcontact.com/us/products/2901997)
    - 制造商支持:提供详尽的技术文档和在线客服支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否符合要求,重新连接线路 |
    | 输出信号异常 | 重新校准设备,检查负载阻抗是否匹配 |
    | 接线错误 | 仔细阅读接线图,按规范进行接线 |

    总结和推荐


    综上所述,MINI MCR-2-2I-2I-ILP-PT 作为一款高性能的两通道输入回路供电隔离器,具备诸多优点。它的高可靠性和广泛应用范围使其成为工业自动化领域的理想选择。我们强烈推荐此产品给需要精确信号隔离与传输的应用场合。
    通过以上分析可以看出,MINI MCR-2-2I-2I-ILP-PT 不仅能够满足严苛的工作环境要求,还提供了便利的调试与维护手段。如果您正在寻找一款高性价比、高可靠性的信号隔离器,MINI MCR-2-2I-2I-ILP-PT 将是您的不二之选。

2901997参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Isolation Amplifier
典型供电电流 -
长*宽*高 6.2mm(宽度)*110.5mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2901997厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901997数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他放大器 PHOENIX CONTACT 2901997 2901997数据手册

2901997封装设计

查看详情并下载
Symbol
Footprint
3D Model
