1175980000

产品分类: 其他放大器
厂牌: WEIDMüLLER
产品描述: Weidmuller 信号调理器, ACT20M 系列, DIN 导轨
供应商型号: 1175980000
供应商: Master
标准整包数: 1
WEIDMüLLER 其他放大器 1175980000

1175980000概述


    产品简介

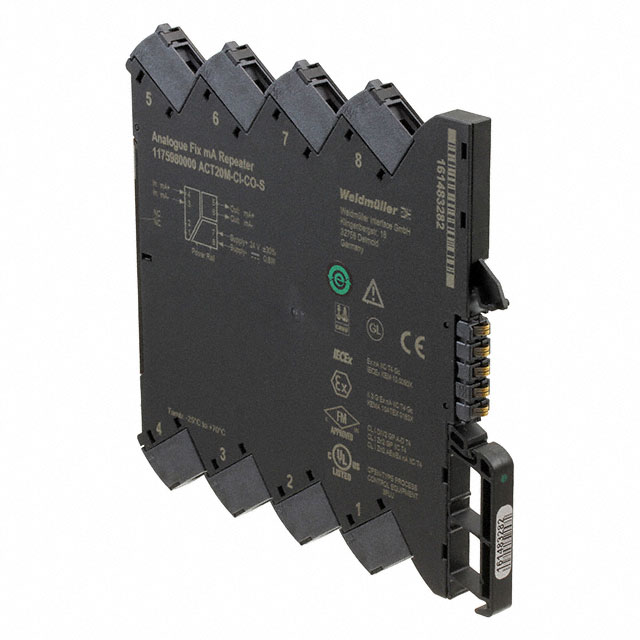

    产品名称:ACT20M-CI-CO-S
    制造商:Weidmüller Interface GmbH & Co. KG
    产品类型:信号转换器/隔离器
    主要功能:用于隔离和转换标准电流信号,支持输入电流范围为4-20mA,并将该信号线性转换为输出电流信号。
    应用领域:广泛应用于需要高精度、高稳定性的工业自动化控制系统中,如能源、过程控制、建筑自动化等。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 宽度:6.1mm,高度:112.5mm,深度:114.3mm |
    | 重量 | 净重:87g |
    | 工作温度 | 操作温度:-25°C到70°C;存储温度:-40°C到85°C |
    | 输入 | 输入电流:0-20mA/4-20mA,电压降<1.5V,输入电阻70Ω |
    | 输出 | 输出电流:0-20mA/4-20mA |
    | 电源消耗 | 最大:0.65W,典型:0.46W |
    | 隔离电压 | 2.5kVeff / 1分钟 |
    | EMC标准 | IEC 61326-1,NE 21 |
    | 精度 | <0.05%的测量范围 |

    产品特点和优势


    产品优势:
    1. 安全与节省空间:采用6mm的紧凑设计,实现安全的空间节约型隔离和转换。
    2. 快速安装:通过CH20M总线供电单元可以实现快速安装。
    3. 易配置:提供DIP开关或FDT/DTM软件两种配置方式,方便用户根据需求进行调整。
    4. 广泛的认证:获得ATEX、IECEX、GL、DNV等多项认证,适用于多种严苛环境。
    5. 高抗干扰性:具有出色的抗干扰能力,确保信号传输的稳定性。

    应用案例和使用建议


    应用场景:该产品被广泛应用于能源行业,如石油和天然气、发电厂等,同时也适用于楼宇自动化和过程控制等领域。
    使用建议:
    1. 在安装过程中,务必按照手册中的连接图正确接线,确保电路的安全性和可靠性。
    2. 为了提高系统的整体效率,建议配合其他Weidmüller的产品一起使用,如CH20M总线供电单元。
    3. 在使用过程中,定期检查环境条件,特别是在极端温度环境下,以确保产品正常运行。

    兼容性和支持


    兼容性:
    - 支持DIN导轨安装
    - 可选配CH20M总线供电单元
    支持信息:
    - 提供详细的用户文档和工程数据(EPLAN, WSCAD, Zuken E3.S, STEP)
    - 用户手册和安装指南可通过官方网站下载

    常见问题与解决方案


    1. 问:如何配置ACT20M-CI-CO-S?
    答:可通过DIP开关或FDT/DTM软件进行配置。详细步骤请参考用户手册。
    2. 问:产品的最大工作温度是多少?
    答:产品可承受的最大操作温度为70°C。
    3. 问:产品是否有防水防尘认证?
    答:虽然未特别标注,但考虑到其广泛的应用领域,推测产品具有一定的防护等级。

    总结和推荐


    总结:ACT20M-CI-CO-S是一款高效、可靠且易于安装和配置的信号转换器/隔离器。其紧凑的设计、高精度的信号处理能力和广泛的认证使其成为各种工业应用的理想选择。
    推荐:强烈推荐给需要高精度信号转换和隔离的工业自动化系统。无论是能源行业还是楼宇自动化,这款产品都能提供卓越的性能和稳定性。

1175980000参数

参数
放大器类型 Isolation Amplifier
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 6.1mm*114.3mm*112.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1175980000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1175980000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他放大器 WEIDMüLLER 1175980000 1175980000数据手册

1175980000封装设计

查看详情并下载
Symbol
Footprint
3D Model
