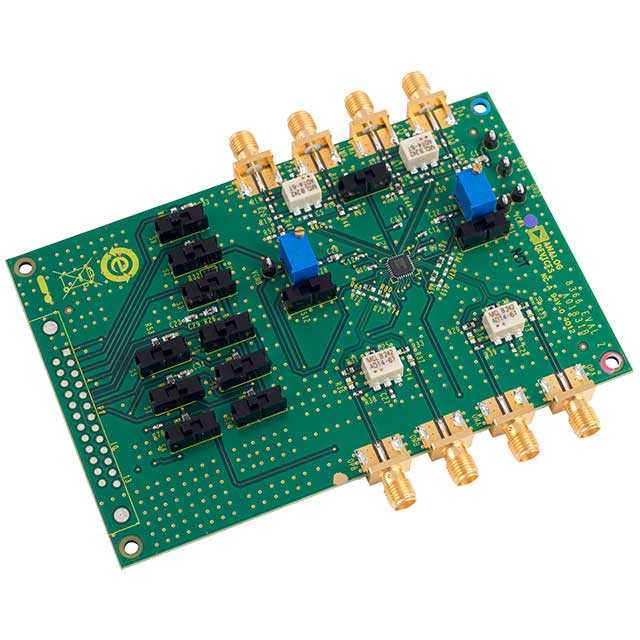

AD8366-EVALZ

产品分类: 其他放大器
厂牌: ANALOG DEVICES
产品描述: 180mA Selectable Gain
供应商型号: AD8366-EVALZ-ND
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他放大器 AD8366-EVALZ

AD8366-EVALZ概述


    产品简介




    产品类型

    AD8366 是一对全差分低噪声和低失真的数字可编程增益放大器(VGAs)。

    主要功能

    - 可编程增益范围:4.5 dB 到 20.25 dB
    - 0.25 dB 步长增益调整
    - 频率响应:直流至 70 MHz(增益独立)
    - 输入阻抗为 200 Ω
    - 输出阻抗为 28 Ω
    - 具有直流偏移补偿功能
    - 支持串行和并行模式控制增益
    - 单电源供电:5 V

    应用领域

    - 基带 I/Q 接收器
    - 分集接收器
    - 宽带模数转换器驱动器


    技术参数




    动态性能

    - 3 dB 带宽:600 MHz
    - 1 dB 带宽:200 MHz
    - 最大增益下的摆率:1100 V/μs
    - 最小增益下的摆率:1500 V/μs

    输入特性

    - 线性输入摆幅:在最小增益下,1 dB 压缩点为 3.6 V p-p
    - 差分输入阻抗:217 Ω
    - 最小输入共模电压:1.5 V
    - 最大输入共模电压:VPOS/2 + 0.075 V

    增益特性

    - 最小电压增益:4.5 dB
    - 最大电压增益:20.25 dB
    - 增益步长精度:±0.25 dB

    输出特性

    - 线性输出摆幅:1 dB 压缩点为 6 V p-p
    - 差分输出阻抗:28 Ω
    - 输出直流偏移:在最小/最大增益下,偏移环路禁用时,为 -10/-30 mV;启用时,为 10 mV

    噪声/失真

    - 在 10 MHz 下,最大增益时噪声系数:11.4 dB
    - 最小增益时噪声系数:18 dB
    - 第二谐波:最大增益下为 -97 dBc;最小增益下为 -96 dBc

    数字逻辑接口

    - 输入高电平电压:2.2 V
    - 输入低电平电压:1.2 V
    - 输入电容:1 pF
    - 输入电阻:50 kΩ

    功耗与使能

    - 供电电压范围:4.75 V 至 5.25 V
    - 总供电电流:180 mA
    - 关断电流:3.2 mA


    产品特点和优势




    独特功能

    - 一对匹配的差分、数字控制可变增益放大器
    - 可编程增益范围宽广,且具有高分辨率的增益步进(0.25 dB)
    - 出色的无杂散动态范围,适用于驱动高分辨率模拟数字转换器(ADC)
    - 内置直流偏移补偿回路,可在多个增益代码范围内消除前级信号链中的直流偏移

    优势

    - 高精度增益调节,适合多种高频应用
    - 低噪声设计,提供稳定的信号处理能力
    - 灵活的接口配置,支持串行和并行模式
    - 单电源操作,简化系统设计


    应用案例和使用建议




    应用案例

    AD8366 在基带 I/Q 接收器、分集接收器和宽带 ADC 驱动器中有广泛应用。例如,在宽带 ADC 驱动器中,AD8366 可以确保信号的纯净度,通过其出色的动态范围性能,有效地驱动高分辨率 ADC。

    使用建议

    - 在选择增益设置时,需考虑系统的具体需求,以平衡噪声系数和失真性能。
    - 在驱动高阻抗负载时,应注意输出共模电压的设定,确保信号不失真。
    - 在设计电路时,可以利用其内置的直流偏移补偿功能来优化信号链。


    兼容性和支持




    兼容性

    AD8366 支持多种接口模式,包括串行和并行模式,能够轻松与其他电子元件或设备集成。它适用于广泛的电源电压范围(4.75 V 至 5.25 V),并且在多种增益代码下均表现良好。

    支持和维护

    制造商 Analog Devices 提供详尽的技术文档和支持服务,包括典型的应用电路图和测试数据,以帮助用户更好地理解和使用该产品。同时,用户还可以访问 Analog Devices 的在线论坛,获取其他用户的实践经验。


    常见问题与解决方案




    常见问题及解决办法

    - 问题:如何正确连接电源?
    - 解决办法:确保所有电源引脚(VPSIA, VPSIB, VPSOA, VPSOB)连接到正确的电源电压(4.75 V 至 5.25 V)。此外,需要将接地引脚(ICOM, OCOM)通过最低阻抗路径连接到地。

    - 问题:如何启用和禁用芯片?
    - 解决办法:将 ENBL 引脚拉高以启用芯片;将 ENBL 引脚拉低或将其保持在低电平以禁用芯片。确保在禁用后系统稳定。


    总结和推荐




    综合评估

    AD8366 提供了广泛的增益范围和精确的增益步长,非常适合需要高动态范围和低失真的应用场合。其优异的噪声性能和灵活的接口配置使其成为多种高频应用的理想选择。

    是否推荐使用

    综上所述,AD8366 是一款功能强大且性能优秀的电子元器件,特别适用于需要高精度和低失真的高速信号处理场合。强烈推荐给需要高性能信号放大解决方案的设计工程师。

AD8366-EVALZ参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Selectable Gain
典型供电电流 180mA
零件状态 在售
包装方式 盒装
