首页  >  产品百科  >  VEMD2520X01

VEMD2520X01

产品分类: 光电二极管
产品描述: 900nm 70° 350nm~1.12μm 100ns 60V(DC) 引脚 1nA 0.23mm2 SMD 贴片安装 2.3mm*2.3mm*2.77mm
供应商型号: H-VEMD2520X01
供应商: 国内现货
标准整包数: 6000

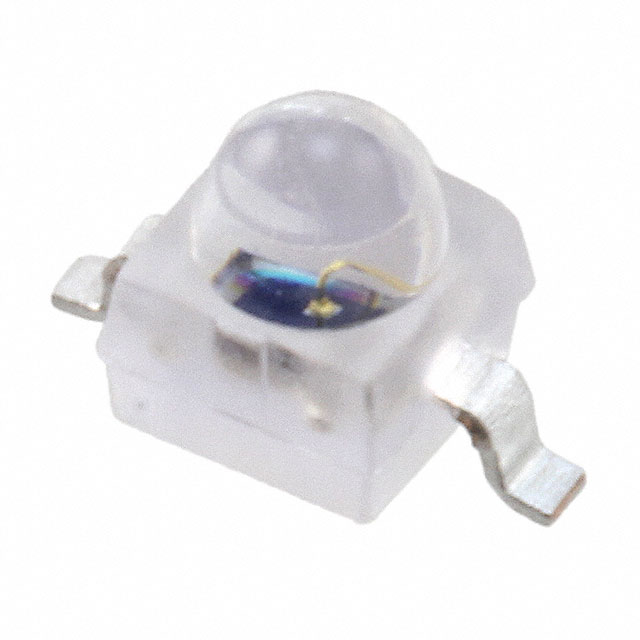

VISHAY INTERTECHNOLOGY 光电二极管 VEMD2520X01

VEMD2520X01概述

    高速高灵敏度PIN光电二极管 —— VEMD2500X01 和 VEMD2520X01

    产品简介


    VEMD2500X01 和 VEMD2520X01 是 Vishay Semiconductors 生产的高速高灵敏度 PIN 光电二极管。这些光电二极管采用清晰环氧树脂封装,体积小巧,适合表面贴装(SMD),并配有半球形透镜。其光敏区域面积为 0.23 mm²。这些器件广泛应用于高速光检测器领域,特别适用于可见光及近红外辐射的检测。

    技术参数


    - 包封形式: 表面贴装
    - 封装形式: GW, RGW
    - 尺寸 (长 x 宽 x 高): 2.3 mm × 2.3 mm × 2.8 mm
    - AEC-Q101 认证
    - 高辐射敏感度
    - 适用范围: 可见光和近红外光
    - 响应时间快
    - 半敏感角: ±15°
    - 与红外发射器系列配套
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电压 IF = 50 mA | 1 V |
    | 击穿电压 IR = 100 μA, E = 0 32 V |
    | 反向暗电流 VR = 10 V, E = 0 | 1 | 10 | nA |
    | 二极管电容 VR = 0 V, f = 1 MHz, E = 0 | 4 pF |
    | 二极管电容 VR = 5 V, f = 1 MHz, E = 0 | 1.3 pF |
    | 开路电压 Ee = 1 mW/cm², λ = 950 nm | 350 mV |
    | 开路电压温度系数 Ee = 1 mW/cm², λ = 950 nm | -2.6 mV/K|
    | 短路电流 Ee = 1 mW/cm², λ = 950 nm | 11 μA |
    | 短路电流温度系数 Ee = 1 mW/cm², λ = 950 nm | 0.1 %/K |
    | 反向光电流 Ee = 1 mW/cm², λ = 950 nm, VR = 5 V | 8.5 | 12 | 17 | μA |
    | 半敏感角 ϕ | ±15 ° |
    | 峰值敏感波长 λp | 900 nm |
    | 谱带宽范围 λ0.1 | 350 | 1120 | nm |
    | 上升时间 VR = 10 V, RL = 1 kΩ, λ = 820 nm | 100 ns |
    | 下降时间 VR = 10 V, RL = 1 kΩ, λ = 820 nm | 100 ns |

    产品特点和优势


    VEMD2500X01 和 VEMD2520X01 拥有以下显著优势:
    - 表面贴装设计: 方便自动化生产和组装。
    - 高辐射敏感度: 在低光照条件下仍能提供优异的信号输出。
    - 快速响应时间: 特别适合需要高动态范围和高速率的应用。
    - 角度敏感度匹配: 配合红外发射器系列使用时效果更佳。
    - 环保材料: 铅(Pb)自由无铅焊接,符合RoHS标准。

    应用案例和使用建议


    VEMD2500X01 和 VEMD2520X01 主要应用于高精度光检测器系统,如光学通信、环境监测、光传感器和医疗设备。在实际应用中,用户应注意保持工作温度在 -40°C 到 +100°C 范围内,以保证器件的最佳性能。此外,确保器件的存储温度在 -40°C 至 +100°C 之间,避免长时间暴露在潮湿环境中。

    兼容性和支持


    VEMD2500X01 和 VEMD2520X01 可与一系列 Vishay 的红外发射器系列配套使用,提高整体系统的效率。Vishay 提供全面的技术支持和售后服务,包括文档下载、技术支持热线以及在线故障排除服务。客户还可以通过联系 `detectortechsupport@vishay.com` 获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接温度过高导致损坏 | 严格按照建议的焊接温度曲线进行操作 |
    | 储存湿度影响器件性能 | 在包装标签指示的湿度范围内储存 |
    | 光照条件变化导致信号不稳定 | 调整光源强度和角度,确保最佳光照条件 |

    总结和推荐


    VEMD2500X01 和 VEMD2520X01 是 Vishay Semiconductors 生产的高性能光电二极管,具有高灵敏度、快速响应和紧凑设计等特点,特别适合于高速光检测应用。其卓越的性能和良好的可靠性使其在市场上具有很强的竞争力。因此,强烈推荐在相关领域的工程设计中选用此系列产品。

VEMD2520X01参数

参数
颜色 - 增强 -
视角 70°
暗电流 1nA
频谱范围 350nm~1.12μm
辐射有效面积 0.23mm2
波长 900nm
响应时间 100ns
二极管类型 引脚
最大反向电压 60V(DC)
光灵敏度 -
长*宽*高 2.3mm*2.3mm*2.77mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD2520X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD2520X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电二极管 VISHAY INTERTECHNOLOGY VEMD2520X01 VEMD2520X01数据手册

VEMD2520X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 2.052
12000+ ¥ 2.034
18000+ ¥ 1.792
库存: 18000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 12312
