LTR-516AB

产品分类: 光电二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 900nm 50ns 30V(DC) 30nA 插件 通孔安装 5mm*4mm*6.6mm
供应商型号: UNP-LTR-516AB
供应商: 海外现货
标准整包数: 1

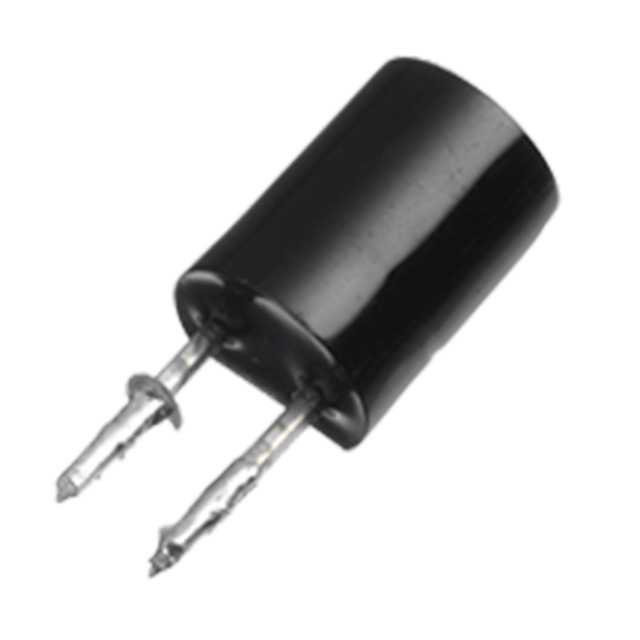

LITE-ON TECHNOLOGY/台湾光宝科技 光电二极管 LTR-516AB

LTR-516AB概述

    LTR-516AB 红外发光二极管(IR Emitter)与红外探测器(Detector)技术手册

    1. 产品简介


    LTR-516AB 是由 LITE-ON Technology Corp. 生产的一款高灵敏度红外发光二极管与红外探测器组合。该组件主要用于红外辐射的应用领域,适用于需要高效能、快速响应时间以及高截止频率的应用场合。其独特的暗蓝色外壳设计可以有效地过滤可见光干扰,从而提高检测精度。

    2. 技术参数


    - 最大额定功率: 150 mW
    - 反向电压: 30 V
    - 操作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +100°C
    - 焊接温度: [1.6 mm (.063") 从机体], 260°C 持续 5 秒
    - 反向击穿电压: V(BR)R ≥ 30 V
    - 反向暗电流电压: ID(R) ≤ 30 nA
    - 开路电压: VOC ≥ 350 mV
    - 上升时间: Tr ≤ 50 nsec
    - 下降时间: Tf ≤ 50 nsec
    - 短路电流: IS 为 1.7 μA 到 2 μA
    - 总电容: CT ≤ 25 pF
    - 最大敏感波长: λSMAX = 900 nm

    3. 产品特点和优势


    LTR-516AB 具备以下显著的特点与优势:
    - 高灵敏度: 高性能的光电转换能力使得其在红外应用中表现优异。
    - 低结电容: 低结电容特性有助于实现高速信号处理。
    - 高截止频率: 高截止频率特性使其适用于高频信号传输。
    - 快速开关时间: 快速的开关时间使得它在快速响应需求的应用中非常实用。
    - 特殊暗蓝色塑料包装: 这种特殊的包装能够有效减少可见光的干扰,提高检测精度。

    4. 应用案例和使用建议


    应用案例:
    - 红外遥控器
    - 安防监控系统
    - 车辆检测与控制系统
    使用建议:
    - 在安装过程中应注意防止物理损伤和静电影响。
    - 选择合适的电路设计以匹配其特性,如适当选择外部电阻以避免过载。
    - 在户外环境中使用时,应采取额外的保护措施来防护紫外线和其他外界干扰。

    5. 兼容性和支持


    LTR-516AB 与其他标准红外组件具有良好的兼容性,可以方便地集成到现有的电子设备中。LITE-ON Technology Corp. 提供详尽的技术支持,包括用户手册、设计指南和技术咨询服务,以确保用户能够在实际应用中获得最佳效果。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号强度不足 | 调整光源亮度或检查电路连接。 |
    | 设备工作温度过高 | 确保散热良好并优化电路设计。 |
    | 反向电压导致损坏 | 检查反向电压是否超过最大额定值并调整电源。 |

    7. 总结和推荐


    综上所述,LTR-516AB 是一款功能强大且性能稳定的红外发光二极管与探测器组合。它具备高灵敏度、低结电容、高截止频率和快速开关时间等显著优点,在红外辐射应用领域具有广泛的适用性和优越性。对于那些需要高精度和高性能的红外检测系统的项目来说,LTR-516AB 是一个非常理想的选择。因此,我们强烈推荐这款产品。

LTR-516AB参数

参数
Vf-正向电压 -
显示颜色 -
波长 900nm
辐射有效面积 -
暗电流 30nA
二极管类型 -
视角 -
光灵敏度 -
颜色 - 增强 -
频谱范围 -
响应时间 50ns
最大反向电压 30V(DC)
长*宽*高 5mm*4mm*6.6mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

LTR-516AB数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 光电二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTR-516AB LTR-516AB数据手册

LTR-516AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
