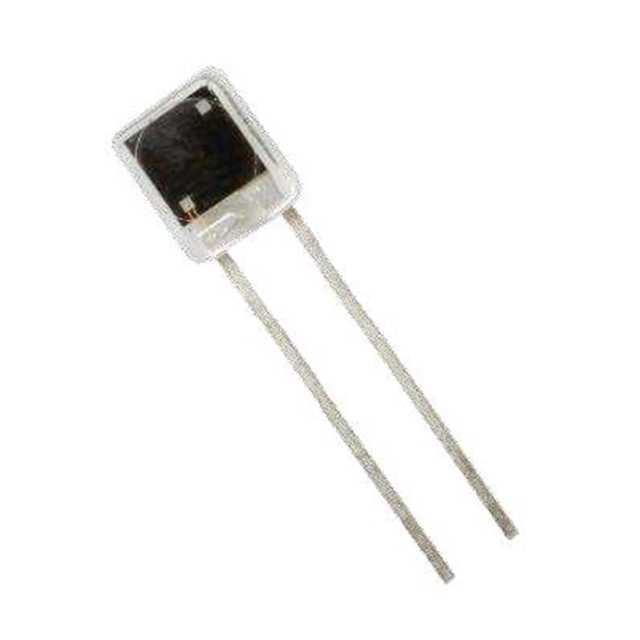

20-0696

产品分类: 光电二极管
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 生物传感器, EPM-4001系列, 光学传感器, 2引脚
供应商型号: 10B-3215605-4
供应商: 国内现货
标准整包数: 1

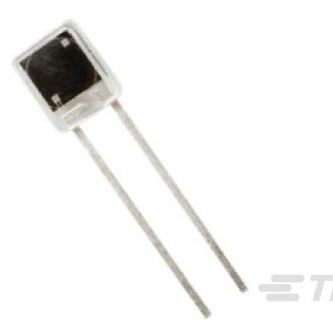

TE CONNECTIVITY 光电二极管 20-0696

20-0696概述

    电子元器件技术手册:MEAS DETECTOR ASSEMBLY EPM-4001

    1. 产品简介


    MEAS DETECTOR ASSEMBLY EPM-4001是一款用于脉搏血氧饱和度(SpO2)测量的光学传感器组件。它由硅光二极管、引线框架构造和脉搏血氧检测组件组成。低氧水平会对细胞功能,尤其是心脏和大脑的功能造成压力,在急性医疗情况下,如术后恢复期间尤为重要。TE Connectivity 的SpO2光学组件在氧气水平检测方面提供了卓越的精度。
    主要功能和应用领域
    - 主要功能:该组件采用特别设计的硅平面扩散光电二极管,适用于医疗应用,具有高效能和快速响应的特点。
    - 应用领域:
    - 脉搏血氧饱和度测量
    - 指夹/耳式可重复使用探头
    - 条形或蝴蝶式一次性探头

    2. 技术参数


    - 基本规格
    - 封装面积:8.07mm²
    - 功耗:Pd ≤ 150 mW
    - 工作温度范围:Topr = -25°C ~ +80°C
    - 存储温度范围:Tstg = -40°C ~ +80°C
    - 焊接温度:Tsol = 260°C
    - 电气特性
    - 正向电压:Vf (Ir=100μA) ≤ 0.70 V
    - 反向电压:Vr (Ir=100μA) ≤ 50 V
    - 并联电阻:Rsh ≤ 40 MΩ
    - 电容:Ct (VR=5V, f=1MHz) ≤ 19 pF
    - 光谱灵敏度:Ś (400~1080 nm)
    - 上升时间/下降时间:Tr/Tf (Vr=0V, Rl=50Ω) ≤ 350 ns
    - 响应率:R (Ś=540nm) ≤ 0.28 A/W
    - 温度系数
    - 电流温度系数:βt ≤ 0.18%

    3. 产品特点和优势


    - 高效能和快速响应:采用了特别设计的硅平面扩散光电二极管,使其具有高效的光电转换能力和快速响应时间。
    - 高可靠性:该组件已经经过超过27年的可靠性和专业性验证。
    - 灵活的多波长选项:能够适应多种波长选项,具有最佳的灵活性。
    - 紧凑型封装:适合各种小型化设计需求,便于集成到各种医疗设备中。
    - 清晰的环氧透镜:提供清晰的透光效果,增强光学性能。

    4. 应用案例和使用建议


    - 应用场景:适用于指夹式和耳式可重复使用探头,以及条形或蝴蝶式一次性探头。
    - 使用建议:
    - 在安装过程中要确保焊接温度不超过260°C,避免高温损坏组件。
    - 定期进行检查以确保测量精度,特别是在恶劣环境中长时间使用后。
    - 根据实际需要选择合适的波长配置,提高测量准确性和稳定性。

    5. 兼容性和支持


    - 兼容性:该组件与ELM-4001、ELM-4002 和 ELM-4003 发射器组件匹配,适合于配套使用。
    - 技术支持:TE Connectivity 提供全面的技术支持和售后服务。如果遇到任何问题,可以通过以下联系方式联系客服:
    - 北美地区:电话:800-522-6752;邮箱:customercare.ando@te.com
    - 欧洲地区:电话:800-440-5100;邮箱:customercare.tlse@te.com
    - 亚洲地区:电话:0400-820-6015;邮箱:customercare.shzn@te.com

    6. 常见问题与解决方案


    - 问题:组件发热严重,如何解决?
    - 解决方案:确保组件的工作温度不超过80°C,注意散热措施,如增加散热片或优化电路布局。
    - 问题:测量结果不稳定,如何改善?
    - 解决方案:检查连接是否松动,确认发射器和探测器之间的光路没有被遮挡,适当调整波长设置。
    - 问题:光电二极管响应时间慢,如何提高?
    - 解决方案:减少负载电阻值,确保光电二极管的响应时间在规定范围内,具体可以参考技术手册中的参数。

    7. 总结和推荐


    综合评估
    - 主要优点:高效能、快速响应、灵活的波长选项、高可靠性、紧凑型封装。
    - 推荐使用:对于需要高精度和可靠性的脉搏血氧测量应用,如术后恢复监控、家庭护理设备等,强烈推荐使用EPM-4001。该组件在医疗领域的应用表现出色,能够满足各类高端设备的需求。

20-0696参数

参数
最大反向电压 50V(Min)
视角 -
波长 -
暗电流 -
颜色 - 增强 -
辐射有效面积 -
光灵敏度 -
二极管类型 Diffused
响应时间 -
频谱范围 -
长*宽*高 4.37mm*1.78mm*5.08mm
安装方式 通孔安装

20-0696厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

20-0696数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 光电二极管 TE CONNECTIVITY 20-0696 20-0696数据手册

20-0696封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.6592
10+ ¥ 20.6462
60+ ¥ 19.8204
1000+ ¥ 19.8204
库存: 481
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.65
