首页  >  产品百科  >  BPW83

BPW83

产品分类: 光电二极管
产品描述: Vishay 光电二极管, BPW系列, 950nm, 检测红外+可见光
供应商型号: 1612660
供应商: 海外现货
标准整包数: 1

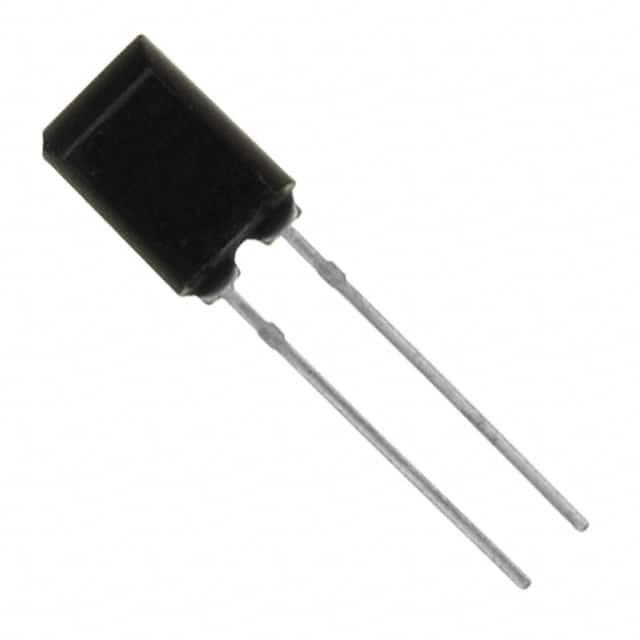

VISHAY INTERTECHNOLOGY 光电二极管 BPW83

BPW83概述

    BPW83 Silicon PIN Photodiode 技术手册解析

    产品简介


    BPW83 是一款高性能硅PIN光电二极管,具有高响应速度和高辐射灵敏度。它采用黑色侧面视图塑料封装,内置日光阻挡滤波器,匹配波长范围为870 nm到950 nm的红外发射器。这款光电二极管适用于多种高精度检测场合,特别适合用于红外遥控和自由空间数据传输系统中。

    技术参数


    以下是BPW83的技术规格:
    | 参数 | 值 | 单位 |
    |
    | 反向暗电流 (VR = 10 V, E = 0) | 2 - 30 | nA |
    | 纵向电容 (VR = 0 V, f = 1 MHz, E = 0) | 70 | pF |
    | 开路电压 (Ee = 1 mW/cm², λ = 870 nm) | 350 | mV |
    | 短路电流 (Ee = 1 mW/cm², λ = 870 nm) | 38 | µA |
    | 反向光照电流 (Ee = 1 mW/cm², λ = 870 nm, VR = 5 V) | 43 - 45 | µA |
    | 波长半敏感角 (ϕ) | ± 65 | deg |
    | 峰值敏感波长 (λp) | 950 | nm |
    | 谱带宽半高 (λ0.5) | 790 到 1050 | nm |
    | 噪声等效功率 (VR = 10 V, λ = 870 nm) | 4 x 10^-14 | W/√Hz |
    | 上升时间 (VR = 10 V, RL = 1 kΩ, λ = 820 nm) | 100 | ns |
    | 下降时间 (VR = 10 V, RL = 1 kΩ, λ = 820 nm) | 100 | ns |

    产品特点和优势


    BPW83 具有以下显著特点和优势:
    - 高辐射灵敏度:非常适合于远距离或低强度光源的检测。
    - 快速响应时间:可应用于高速数据传输系统。
    - 日光阻挡滤波器:确保在日光干扰下仍能稳定工作。
    - RoHS合规:环保材料,符合欧盟RoHS标准。
    - 宽视角:角度半敏感度达到 ± 65 度,适用于各种安装角度。

    应用案例和使用建议


    BPW83 通常用于红外遥控器、自由空间数据传输系统中。例如,它可以配合TSFFxxxx系列红外发射器一起使用,实现远程控制和数据通信。具体应用时,建议考虑以下几点:
    - 确保光电二极管与发射器波长匹配。
    - 尽量避免强背景光干扰,尤其是在室外环境中。
    - 根据实际应用需求选择合适的反向电压,以优化响应时间和灵敏度。

    兼容性和支持


    BPW83 与多种IR发射器兼容,如TSFFxxxx系列。制造商提供了详细的文档和技术支持,可以访问 [Vishay官网](https://www.vishay.com/) 获取更多资源。如果遇到任何技术问题,可以通过技术支持邮箱detectortechsupport@vishay.com联系厂家获取帮助。

    常见问题与解决方案


    以下是部分常见问题及其解决方案:
    - 问题: 在强烈阳光照射下性能不稳定。
    - 解决办法: 使用遮阳罩减少背景光影响。
    - 问题: 反向暗电流过高。
    - 解决办法: 检查接线和电路是否正确连接,避免过高的偏置电压。

    总结和推荐


    综上所述,BPW83 是一款高度集成且性能优越的硅PIN光电二极管,适用于各种红外检测和数据传输场景。其高灵敏度、快速响应时间和宽工作温度范围使其在多个行业中具有广泛的适用性。因此,强烈推荐在需要高性能红外传感器的应用中使用BPW83。

BPW83参数

参数
Vf-正向电压 -
显示颜色 -
二极管类型 引脚
频谱范围 790nm~1.05μm
响应时间 -
视角 130°
最大反向电压 60V(DC)
颜色 - 增强 -
辐射有效面积 7.5mm2
光灵敏度 -
暗电流 2nA
波长 950nm
长*宽*高 5mm*3mm*6.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

BPW83厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BPW83数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电二极管 VISHAY INTERTECHNOLOGY BPW83 BPW83数据手册

BPW83封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.8108
10+ ¥ 4.3151
25+ ¥ 3.7903
50+ ¥ 3.6445
100+ ¥ 3.2655
500+ ¥ 3.2655
库存: 2201
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 43.15
