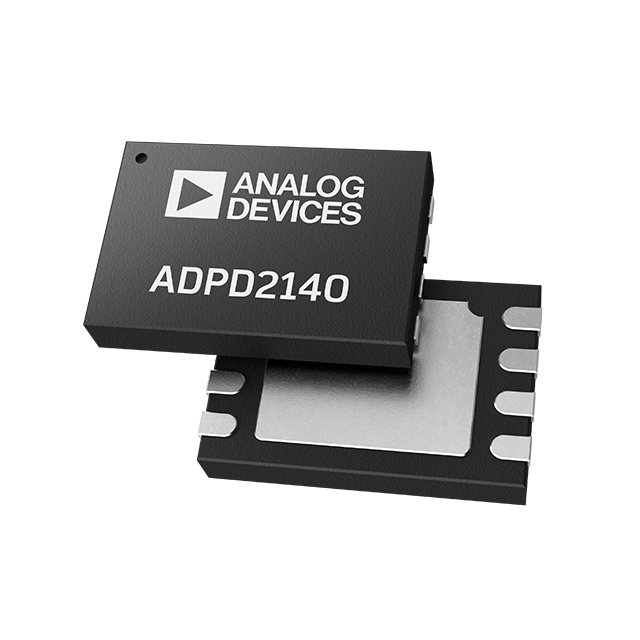

ADPD2140BCPZN-R7

产品分类: 光电二极管
厂牌: ANALOG DEVICES
产品描述: 850nm 120° 800nm~1.08μm 227ns,228ns 430mA/W@ 880nm 8V(DC) PIN 1.74pA 红外(NIR) 0.31mm2 贴片安装
供应商型号: ADPD2140BCPZN-R7
供应商: 国内现货
标准整包数: 3000
ANALOG DEVICES 光电二极管 ADPD2140BCPZN-R7

ADPD2140BCPZN-R7概述


    产品简介


    红外光角度传感器 ADPD2140
    ADPD2140是一款高性能的光学传感器,用于测量入射红外光的角度。通过该传感器,可以实现非接触式的手势识别、物体定位跟踪、工业自动化监测等多种应用。ADPD2140具备2轴角度测量能力,且具有高灵敏度和线性响应特性,使其成为许多现代电子设备中不可或缺的元件。

    技术参数


    电气特性
    - 正向电压(VF):0.75 V(正向电流IF=10 mA)
    - 反向暗电流(ID):1.74 pA(反向电压VR=0.2 V,TA=20°C)
    - 每通道结电容(CD):12.7 pF(反向电压VR=0.2 V,频率100 kHz)
    - 上升时间(tR):227 ns(负载电阻RL=50 Ω,波长λ=880 nm)
    - 下降时间(tF):228 ns(负载电阻RL=50 Ω,波长λ=880 nm)
    光学特性
    - 辐照敏感面积(AD):0.31 mm²
    - 半敏感角(φ):±60°
    - 峰值敏感波长(λP):850 nm
    - 光谱带宽(λ10%):800至1080 nm
    - 负责度(S880):0.43 A/W(λ=880 nm)
    - 角度斜率(M):0.00631 Ratio/°
    - 角度零点偏移(Z):±5°
    - 角度视场(FOV):±35°
    温度范围
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C

    产品特点和优势


    ADPD2140拥有以下独特功能和优势:
    - 线性角度测量响应:适用于对角度测量精度要求高的场合。
    - 内置可见光过滤器:能够有效屏蔽背景可见光干扰,提高信号纯度。
    - 不需要精密对准:简化安装和使用过程。
    - 高集成度:内置多种特性,减少外部分立器件的需求。
    - 低功耗设计:适合电池供电或功耗敏感的应用场景。

    应用案例和使用建议


    应用案例
    - 手势识别:通过实时监控手部移动,实现非接触式的UI控制。
    - 对象距离测量:利用三角测量法进行距离计算。
    - 工业自动化:实现对机器或物体位置的实时监控和调整。
    使用建议
    - 在高精度手势识别系统中,需配合ADPD1080使用以增强系统的整体性能。
    - 遵循推荐的连接图和电路布局,确保系统稳定性。
    - 对于特定应用,调整软件算法中的阈值设置,以适应不同的操作环境。

    兼容性和支持


    ADPD2140与多种光发射二极管(如LED)兼容,便于集成到现有系统中。同时,制造商提供了详细的文档和支持服务,包括技术咨询和故障排除指南,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何正确配置ADPD2140的偏置电压?
    - 推荐在典型操作条件下将反向偏置设置为0.2V,这有助于获得最佳的响应速度和信号质量。
    2. 当使用过程中出现测量不准确的情况时,如何调试?
    - 首先检查是否已经正确进行了初始校准。其次,确认电路连接无误,并检查是否受到外部电磁干扰。

    总结和推荐


    总体而言,ADPD2140凭借其精确的线性角度测量能力和优良的设计,非常适合应用于需要高度精准的角度检测场景,例如工业自动化、消费电子及医疗健康领域。无论是从技术参数还是从应用潜力来看,它都是一种极具竞争力的产品。因此,强烈推荐给寻求高效、可靠的红外光角度测量解决方案的用户。

ADPD2140BCPZN-R7参数

参数
二极管类型 PIN
暗电流 1.74pA
辐射有效面积 0.31mm2
响应时间 227ns,228ns
光灵敏度 430mA/W@ 880nm
颜色 - 增强 红外(NIR)
频谱范围 800nm~1.08μm
视角 120°
最大反向电压 8V(DC)
波长 850nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADPD2140BCPZN-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADPD2140BCPZN-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 光电二极管 ANALOG DEVICES ADPD2140BCPZN-R7 ADPD2140BCPZN-R7数据手册

ADPD2140BCPZN-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 27.73
6000+ ¥ 27.025
9000+ ¥ 26.32
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 83190
直接购买
加入购物车
