ARRAYJ-60035-4P-PCB

产品分类: 光电二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi光电倍增管 J Series SiPM系列, 光电倍增器, 峰值灵敏度波长420nm
供应商型号: 1859630
供应商: 海外现货
标准整包数: 1

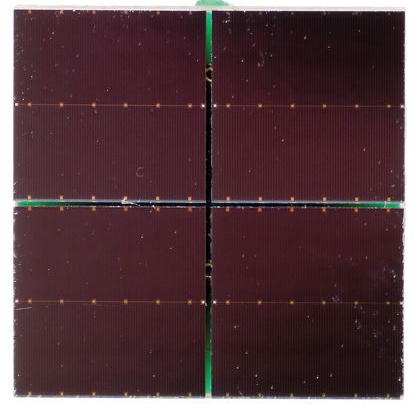

ON SEMICONDUCTOR 光电二极管 ARRAYJ-60035-4P-PCB

ARRAYJ-60035-4P-PCB概述

    硅光电倍增管(SiPM)高填充因子阵列

    产品简介


    硅光电倍增管(SiPM)是一种新型的固态光子探测器,广泛应用于高能物理、医疗成像、核医学、环境监测等领域。ON Semiconductor的ArrayJ系列是这些领域的首选产品之一,特别适用于需要高填充因子的应用。该系列产品通过将多个SiPM传感器组装到印刷电路板上,形成了具有行业领先填充因子(高达90%)的阵列。这使得这些阵列在各种应用中表现出色,特别是在空间利用率极高的情况下。

    技术参数


    - 像素尺寸:6 mm、4 mm、3 mm
    - 阵列尺寸:8x8、4x4、2x2
    - 读出板尺寸:可变,例如8x8阵列的尺寸为50.44 x 50.44 mm²
    - 像素间距:6.33 mm、4.2 mm、3.36 mm
    - 连接器类型:80-way Samtec QTE-040-03-F-D-A、20-way Hirose DF17(2.0)-20DP-0.5V(57)
    - 电气特性:
    - 每个传感器有三个电气连接:快速输出、标准输出和公共端
    - 所有传感器的衬底(阴极)连接在一起形成公共输出
    - 快速输出和标准输出每个都路由到各自的输出引脚
    - 工作环境:适用于宽泛的工作温度范围,具体参数参见相关资料

    产品特点和优势


    ArrayJ系列的主要特点是高填充因子(高达90%),这使其在实际应用中能够最大化空间利用。此外,它提供了多种配置选项,如不同尺寸和像素间距,以满足不同应用需求。阵列的设计使用户可以灵活地选择接口方式(BGA或连接器),方便集成到不同的系统中。高性能的SiPM传感器确保了良好的信号质量和稳定性,适用于对精度要求极高的应用场合。

    应用案例和使用建议


    ArrayJ系列广泛应用于高能物理实验、核医学成像和环境监测等领域。例如,在高能物理实验中,它可以作为探测器阵列的一部分,用于检测高速粒子。在医疗成像中,它可用于PET扫描仪中,实现高效的光子探测。使用时,建议根据具体应用场景选择合适的阵列尺寸和像素间距,以确保最佳性能。

    兼容性和支持


    ArrayJ系列产品可以与多种电子元件和设备兼容,特别是那些采用标准接口的产品。例如,它可以通过连接器与用户自己的读出电路板连接,或者通过BGA焊接直接集成到用户的读出电路板上。ON Semiconductor还提供了配套的评估板(如ARRAYX-BOB6-64P),便于用户进行测试和评估。此外,制造商还提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:如何正确拆卸ArrayJ PCB?
    - 解答:应小心操作,逐渐沿着板边缘撬起,直至完全分离。避免用力过猛导致损坏。
    - 问题:ArrayJ是否有快速输出?
    - 解答:某些型号可能不支持快速输出。具体请参考技术手册确认。
    - 问题:是否可以移除BGA封装的ArrayJ?
    - 解答:不可移除。如果需要多数组件测试,建议使用带有连接器的版本。

    总结和推荐


    ArrayJ系列提供了卓越的填充因子和灵活性,适用于高要求的应用场景。其高填充因子、多样化的配置选项和丰富的支持资源使其成为高性能SiPM的理想选择。尽管价格较高,但考虑到其性能和灵活性,我们强烈推荐该系列产品。在选择具体型号时,应根据具体应用需求选择最合适的尺寸和像素间距。

ARRAYJ-60035-4P-PCB参数

参数
波长 420nm
光灵敏度 -
视角 -
二极管类型 -
频谱范围 -
辐射有效面积 -
颜色 - 增强 -
响应时间 -
最大反向电压 -
暗电流 7.5μA
长*宽*高 12.46mm*12.46mm*6.2mm
通用封装 BGA-9
安装方式 PCB安装

ARRAYJ-60035-4P-PCB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ARRAYJ-60035-4P-PCB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电二极管 ON SEMICONDUCTOR ARRAYJ-60035-4P-PCB ARRAYJ-60035-4P-PCB数据手册

ARRAYJ-60035-4P-PCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
