VEMD6160X01

产品分类: 光电二极管
产品描述: 840nm 140° 700nm~1.07μm 60ns 20V(DC) 引脚 30pA 0.85mm2 1206 贴片安装 4mm*2mm*1.05mm
供应商型号: 10B-2565324-4
供应商: 国内现货
标准整包数: 1

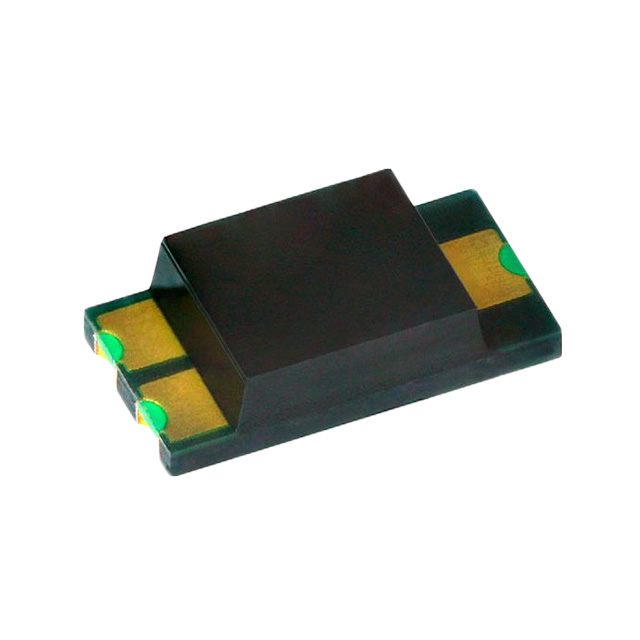

VISHAY INTERTECHNOLOGY 光电二极管 VEMD6160X01

VEMD6160X01概述

    VEMD6160X01 Silicon PIN Photodiode

    产品简介


    VEMD6160X01 是 Vishay Semiconductors 生产的一款高灵敏度和高速响应的硅 PIN 光电二极管。它采用表面贴装(SMD)封装,具备良好的线性光电流特性,且在表面敏感区域内置了防日光滤波器。这种光电二极管适用于高速信号检测和近距离传感器应用,能够在广泛的波长范围内工作。

    技术参数


    VEMD6160X01 的关键技术参数如下:
    - 尺寸:4 mm × 2 mm × 1.05 mm
    - 敏感面积:0.85 mm²
    - 半敏感角度:± 70°
    - 峰值敏感波长:840 nm
    - 光谱带宽范围:700 nm 至 1070 nm
    - 反向电压:最高可达 20 V
    - 反向暗电流:典型值为 0.03 nA,最大值为 5 nA
    - 反向光电流:典型值为 5 μA
    - 开关时间:
    - 上升时间(tr):60 ns
    - 下降时间(tf):50 ns
    - 绝对最大额定值:
    - 反向电压:20 V
    - 功率耗散:215 mW
    - 结温:110°C
    - 工作温度范围:-40°C 至 +110°C
    - 存储温度范围:-40°C 至 +110°C
    - 焊接温度:260°C

    产品特点和优势


    - 高速响应:60 ns 的上升时间和 50 ns 的下降时间使该二极管适用于高速信号检测。
    - 高灵敏度:具备优异的线性光电流特性,能有效提高信号检测精度。
    - 封装优势:采用 SMD 封装,方便自动化生产,并通过 AEC-Q101 认证,适用于汽车电子领域。
    - 抗干扰能力:内置防日光滤波器,确保在户外环境下仍能保持稳定的工作性能。

    应用案例和使用建议


    - 应用案例:高敏感距离传感器、光通信系统、工业自动化设备等。
    - 使用建议:
    - 在设计电路时,应考虑散热问题以避免高温影响性能。
    - 确保 PCB 设计合理,保证良好的信号完整性。
    - 注意焊接温度和时间,以防止损坏二极管。

    兼容性和支持


    - 兼容性:VEMD6160X01 可与其他标准表面贴装元器件兼容,适用于多种 PCB 设计。
    - 支持:Vishay 提供详尽的技术文档和专业技术支持,可以通过 detectortechsupport@vishay.com 联系获取。

    常见问题与解决方案


    1. Q: 如何防止湿度对二极管造成损害?
    - A: 请将二极管存放在密封包装袋内,按照要求进行干燥处理,并在焊接前确保地板寿命。

    2. Q: 二极管的使用寿命如何保障?
    - A: 通过合理的设计和使用条件,遵循 Vishay 的推荐使用指南,可以延长其使用寿命。

    3. Q: 二极管的线性光电流特性如何验证?
    - A: 可以参考产品手册中的特性曲线进行验证,或者联系 Vishay 获取更多支持资料。

    总结和推荐


    总体来说,VEMD6160X01 是一款性能卓越的高灵敏度硅 PIN 光电二极管,尤其适合于需要快速响应和高精度检测的应用场合。其广泛的工作温度范围、优异的线性光电流特性和快速的响应速度使其在众多应用中表现出色。对于需要高性能光电检测的应用场景,VEMD6160X01 是一个理想的选择。强烈推荐使用此产品,尤其是在汽车电子和工业自动化领域。

VEMD6160X01参数

参数
光灵敏度 -
响应时间 60ns
暗电流 30pA
视角 140°
最大反向电压 20V(DC)
二极管类型 引脚
辐射有效面积 0.85mm2
颜色 - 增强 -
频谱范围 700nm~1.07μm
波长 840nm
长*宽*高 4mm*2mm*1.05mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD6160X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD6160X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电二极管 VISHAY INTERTECHNOLOGY VEMD6160X01 VEMD6160X01数据手册

VEMD6160X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.5688
25+ ¥ 5.3692
50+ ¥ 4.8833
100+ ¥ 4.3974
276+ ¥ 4.3974
500+ ¥ 4.2759
库存: 44
起订量: 17 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.56
