首页  >  产品百科  >  TEFD4300

TEFD4300

产品分类: 光电二极管
产品描述: Vishay 光电二极管, 950nm, 检测红外
供应商型号: 2251271
供应商: 海外现货
标准整包数: 5

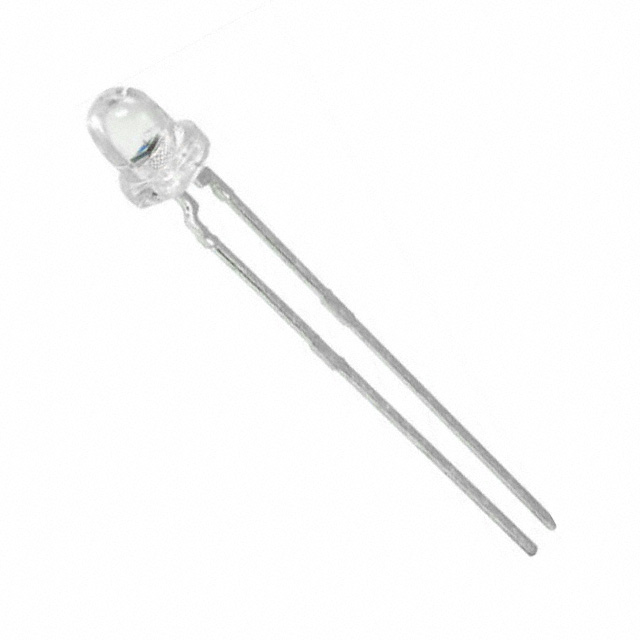

VISHAY INTERTECHNOLOGY 光电二极管 TEFD4300

TEFD4300概述

    # Vishay TEFD4300 Silicon PIN Photodiode

    产品简介


    基本介绍
    Vishay Semiconductor 的 TEFD4300 是一款硅PIN光敏二极管,采用清晰的T-1塑料封装。该器件对可见光和近红外辐射具有高灵敏度。TEFD4300 可应用于多个领域,包括高速光电探测、光学开关、计数器和分拣器、中断器、编码器及位置传感器等。

    技术参数


    TEFD4300 的技术参数如下所示:
    - 工作电压:反向电压 \( VR \leq 60 \text{ V} \)
    - 功率耗散:\( PV \leq 215 \text{ mW} \)(在 \( T{amb} \leq 25^{\circ}\text{C} \) 下)
    - 工作温度范围:\( T{amb} = -40^{\circ}\text{C} \sim +100^{\circ}\text{C} \)
    - 存储温度范围:\( T{stg} = -40^{\circ}\text{C} \sim +100^{\circ}\text{C} \)
    - 焊接温度:\( T{sd} \leq 260^{\circ}\text{C} \),且在 2 mm 处焊接时间 \( t \leq 3 \text{s} \)
    - 热阻:\( R{thJA} = 450 \text{ K/W} \)(通过 Cu 线连接)

    产品特点和优势


    - 高灵敏度:TEFD4300 对可见光和近红外光具有高灵敏度,适用于多种光传感应用。
    - 快速响应:具备快响应时间,适合于高速光电探测。
    - 方向敏感性:角度半敏感度为 \( \phi = \pm 20^{\circ} \)。
    - 兼容性:与 Vishay 系列的 IR 发射器匹配,如 VSLB3940、TSUS4300 和 TSAL4400。

    应用案例和使用建议


    应用案例
    TEFD4300 主要用于数据传输中的高速光电探测器,例如在光纤通信系统中作为光接收器,也可用于工业自动化中的光电开关、计数器和编码器等。
    使用建议
    - 温度控制:在高湿度或极端温度环境下使用时,确保良好的散热设计,避免器件过热导致性能下降。
    - 信号处理:由于光敏二极管具有较低的暗电流,建议结合放大电路以提高输出信号的信噪比。
    - 封装保护:对于敏感应用,考虑增加额外的机械防护或封装来保护器件免受物理损伤。

    兼容性和支持


    TEFD4300 与 Vishay 系列的 IR 发射器相匹配,能够实现无缝集成。制造商提供了广泛的技术支持和售后保障服务,具体联系技术支持部门了解更多信息。

    常见问题与解决方案


    - 问题1:设备在高温下运行不稳定。
    - 解决方案:检查系统散热设计,增加冷却措施。
    - 问题2:检测不到信号。
    - 解决方案:确认光路径没有遮挡,并适当调整光源强度。
    - 问题3:暗电流过高。
    - 解决方案:降低外部干扰源,避免杂散光线进入光敏区域。

    总结和推荐


    综合评估
    TEFD4300 作为一款高性能硅PIN光敏二极管,具备高灵敏度和快速响应的特点,在多个光电应用中表现出色。其紧凑的设计和多样化的应用能力使其成为许多高端光电系统中的理想选择。
    推荐
    基于以上分析,我们强烈推荐使用 TEFD4300 用于需要高灵敏度和快速响应的应用场合。此外,其与 Vishay 系列 IR 发射器的良好兼容性也为其在集成系统中的使用提供了便利。

TEFD4300参数

参数
Vf-正向电压 1V(Typ)
显示颜色 -
最大反向电压 10V(DC)
二极管类型 引脚
颜色 - 增强 -
视角 40°
光灵敏度 -
波长 950nm
响应时间 100ns
频谱范围 350nm~1.12μm
辐射有效面积 -
暗电流 150pA
长*宽*高 3.9mm*3.2mm*6.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TEFD4300厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TEFD4300数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电二极管 VISHAY INTERTECHNOLOGY TEFD4300 TEFD4300数据手册

TEFD4300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.7671
10+ ¥ 2.0963
100+ ¥ 1.8783
500+ ¥ 1.8783
1000+ ¥ 1.8783
库存: 8765
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.96
直接购买
加入购物车
