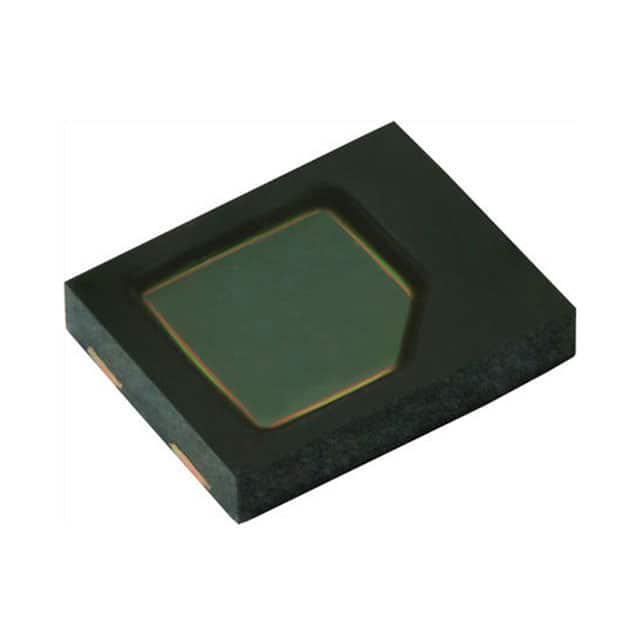

VEMD5010X01

产品分类: 光电二极管
产品描述: Vishay 光电二极管, 940nm, 检测红外
供应商型号: 14M-VEMD5010X01
供应商: 云汉优选
标准整包数: 1

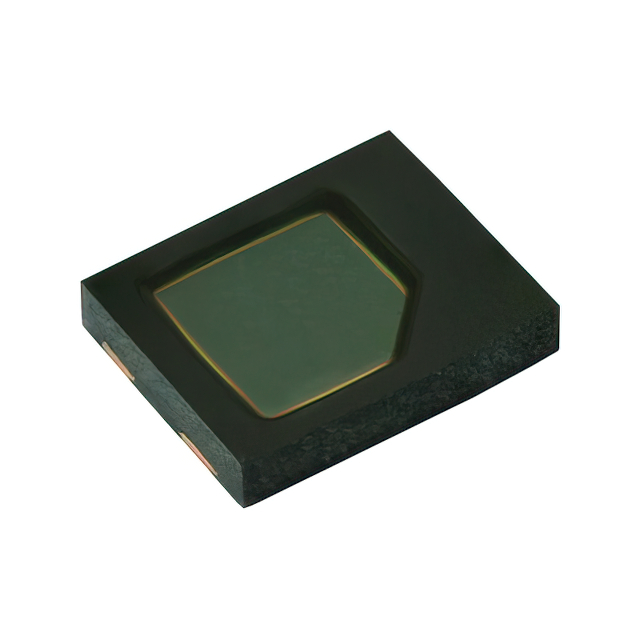

VISHAY INTERTECHNOLOGY 光电二极管 VEMD5010X01

VEMD5010X01概述

    VEMD5010X01 Silicon PIN Photodiode

    1. 产品简介


    VEMD5010X01 是 Vishay 半导体公司推出的一款高速、高灵敏度的硅PIN光电二极管。作为一款低轮廓表面贴装器件(SMD),它具备7.5 mm²的敏感区域,能够检测可见光和近红外辐射。这款光电二极管适用于各种高要求的应用场景,包括高速光探测。

    2. 技术参数


    - 尺寸:长5mm x 宽4mm x 高0.9mm
    - 辐射敏感面积:7.5 mm²
    - 绝对最大额定值:
    - 反向电压(VR):20 V
    - 功率耗散(PV):215 mW(Tamb ≤ 25°C)
    - 结温(Tj):110°C
    - 工作温度范围(Tamb):-40°C 到 +110°C
    - 储存温度范围(Tstg):-40°C 到 +110°C
    - 焊接温度(Tsd):260°C
    - 热阻(RthJA):350 K/W
    - 静电放电(ESD):HBM ≥ 2 kV
    - 基本特性:
    - 正向电压(IF = 50 mA):VF 1 V
    - 击穿电压(IR = 100 μA,E = 0 V):(BR) 20 V
    - 反向暗电流(VR = 10 V,E = 0):Iro 2 nA
    - 二极管电容(VR = 0 V,f = 1 MHz,E = 0):CD 70 pF
    - 开路电压(Ee = 1 mW/cm²,λ = 950 nm):Vo 350 mV
    - 温度系数(Vo):TKVo -2.6 mV/K
    - 短路电流(Ee = 1 mW/cm²,λ = 950 nm):Ik 45 μA
    - 角度半敏感性(ϕ):± 65°
    - 波长峰值敏感性(λp):940 nm
    - 光谱带宽范围(λ0.1):430 到 1100 nm
    - 噪声等效功率(VR = 10 V,λ = 950 nm):NEP 4 x 10^-14 W/√Hz
    - 上升时间(VR = 10 V,RL = 1 kΩ,λ = 820 nm):tr 100 ns
    - 下降时间(VR = 10 V,RL = 1 kΩ,λ = 820 nm):tf 100 ns

    3. 产品特点和优势


    - 高灵敏度:出色的光电转换效率,能够在低光照条件下提供稳定的信号输出。
    - 高速响应:适用于高频率的应用场合,如高速光通信和光电传感。
    - 宽角度敏感性:角度半敏感性达到± 65°,适合多种安装角度的应用。
    - AEC-Q101 认证:符合汽车电子标准,适用于车载设备。

    4. 应用案例和使用建议


    应用案例:VEMD5010X01 主要应用于高速光探测,例如光通信系统、环境监测、工业自动化控制等领域。其高速响应和高灵敏度使其特别适合用于高频率、高精度的数据传输和信号处理。
    使用建议:
    - 安装注意事项:由于其低轮廓设计,确保安装时接触良好,以提高散热效果。
    - 防护措施:在高温环境下使用时,应采取适当的散热措施,避免超过最大允许温度。

    5. 兼容性和支持


    VEMD5010X01 设计为表面贴装器件,可以轻松集成到现有的电路板设计中。同时,Vishay 提供全面的技术支持和售后服务,包括在线技术支持、样品申请及产品定制服务。

    6. 常见问题与解决方案


    - Q: 在焊接过程中,如何防止过热?
    - A: 使用 Vishay 推荐的焊接温度曲线,严格控制焊接时间和温度,避免器件因过热而损坏。

    - Q: 如何处理静电放电?
    - A: 在操作过程中务必佩戴防静电手环,并确保操作环境有良好的接地措施,以减少静电放电对器件的影响。

    7. 总结和推荐


    VEMD5010X01 是一款具有高灵敏度和高速响应特性的硅PIN光电二极管,特别适用于高速光探测和工业自动化控制。其卓越的性能和广泛的应用场景使其在市场上具有很强的竞争力。对于需要高速、高精度信号处理的应用,我们强烈推荐使用 VEMD5010X01。

VEMD5010X01参数

参数
Vf-正向电压 1.3V
显示颜色 -
频谱范围 450nm~1.1μm
辐射有效面积 7.5mm2
视角 65°
二极管类型 引脚
最大反向电压 20V(DC)
波长 940nm
暗电流 2nA
颜色 - 增强 -
光灵敏度 -
响应时间 100ns
长*宽*高 5mm*4mm*900μm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD5010X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD5010X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电二极管 VISHAY INTERTECHNOLOGY VEMD5010X01 VEMD5010X01数据手册

VEMD5010X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
