ILHB0805ER600V

产品分类: 磁珠
产品描述: 3A 60Ω@100MHz 30mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: LM-2857504
供应商: 海外现货
标准整包数: 1

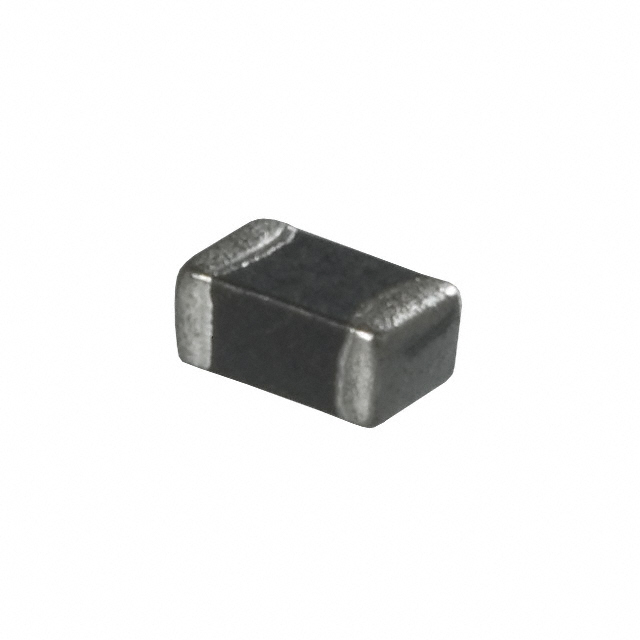

VISHAY INTERTECHNOLOGY 磁珠 ILHB0805ER600V

ILHB0805ER600V概述

    高可靠性多层铁氧体磁珠 ILHB 系列技术手册

    产品简介


    ILHB 系列高电流多层铁氧体磁珠是 Vishay Dale 公司生产的表面贴装电子元器件,专为各种高电流应用设计。其主要功能是抑制高频噪声和射频干扰(RFI),确保电路稳定运行。这些磁珠广泛应用于通信设备、计算机系统、消费电子产品及工业自动化等领域。

    技术参数


    - 阻抗范围:ILHB-0603:60Ω 至 120Ω;ILHB-0805:30Ω 至 600Ω;ILHB-1206:50Ω 至 600Ω;ILHB-1806:60Ω;ILHB-1812:120Ω 至 1300Ω。
    - 测试频率:100 MHz
    - 直流电阻 (DCR):最大值从 0.015Ω 至 0.10Ω
    - 额定直流电流 (Rated DC Current):从 2000mA 到 6000mA
    - 工作温度范围:-55°C 至 +125°C
    - 机械规格
    - 焊接性:90% 的覆盖面积,经过 5 秒 235°C 的焊锡浸没
    - 抗焊热性:10 秒在 260°C 焊锡中,预热及助焊剂如上
    - 端子强度:0603:0.3 kg (0.66 lbs),0805:0.6 kg (1.3 lbs),1206:1.0 kg (2.2 lbs),1806:1.0 kg (2.2 lbs),1812:1.5 kg (3.3 lbs) 持续 30 秒
    - 弯曲强度:0603:0.3 kg (0.66 lbs),0805:1.0 kg (2.2 lbs),1206:2.0 kg (4.4 lbs),1806:2.5 kg (5.5 lbs),1812:2.5 kg (5.5 lbs)

    产品特点和优势


    - 高可靠性:具备出色的可靠性和耐久性。
    - 多功能性:可选多种封装尺寸,满足不同需求。
    - 高电流承载能力:最高可达 6 A。
    - 自屏蔽:磁性自屏蔽结构减少对外部磁场的干扰。
    - 镍屏障镀层:有效防止银迁移,提高稳定性。

    应用案例和使用建议


    ILHB 系列磁珠在以下应用场景中表现优异:
    - 通信设备:用于消除干扰信号,保持信号完整性。
    - 计算机系统:提高电源线路的纯净度,降低电磁干扰。
    - 消费电子产品:提升产品的整体稳定性和寿命。
    - 工业自动化:提供稳定的电流环境,提高系统的可靠性。
    使用建议:
    - 确保安装过程中遵循正确的焊接工艺,以避免因焊接不良导致的故障。
    - 根据具体应用选择合适的型号,确保阻抗和额定电流符合要求。

    兼容性和支持


    ILHB 系列磁珠具有良好的兼容性,可以与其他标准 SMD 设备配合使用。Vishay 提供详尽的技术支持,如有任何技术问题可联系 magnetics@vishay.com 获取帮助。

    常见问题与解决方案


    1. 焊接后出现松动:确保使用合适的焊接工艺,并适当增加焊接时间。
    2. 产品发热异常:检查所选型号是否符合应用要求,确保其额定电流能够满足需求。
    3. 电气特性不稳定:验证所选型号的阻抗值和额定直流电流是否符合应用要求。

    总结和推荐


    ILHB 系列高电流多层铁氧体磁珠凭借其高可靠性、多功能性和广泛的应用范围,在众多电子设备中表现出色。建议在需要高稳定性、低电磁干扰的应用中优先考虑。总的来说,ILHB 系列磁珠是一个值得信赖的选择。

ILHB0805ER600V参数

参数
直流电阻(DCR) 30mΩ
额定电流 3A
阻抗@频率 60Ω@100MHz
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ILHB0805ER600V厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ILHB0805ER600V数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 磁珠 VISHAY INTERTECHNOLOGY ILHB0805ER600V ILHB0805ER600V数据手册

ILHB0805ER600V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0286 ¥ 0.2428
2000+ $ 0.0279 ¥ 0.2366
4000+ $ 0.0274 ¥ 0.2325
20000+ $ 0.0269 ¥ 0.2284
40000+ $ 0.0267 ¥ 0.2263
库存: 1963
起订量: 1648 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 242.8
