首页  >  产品百科  >  ILHB1206ER500V

ILHB1206ER500V

产品分类: 磁珠
产品描述: 6A 50Ω@100MHz 20mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: AV-A-SGUILHB1206ER500V
供应商: Avnet
标准整包数: 3000

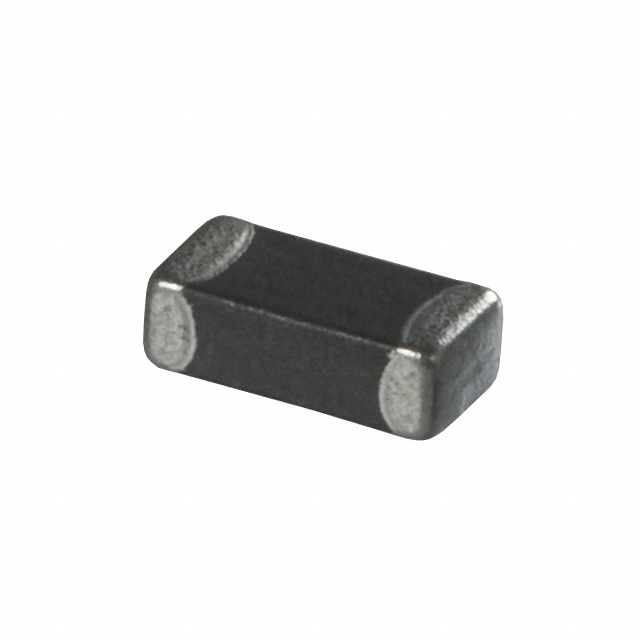

VISHAY INTERTECHNOLOGY 磁珠 ILHB1206ER500V

ILHB1206ER500V概述

    Vishay ILHB 高电流多层铁氧体磁珠产品技术手册

    1. 产品简介


    Vishay ILHB 系列高电流多层铁氧体磁珠是一种专为抑制电磁干扰(EMI)设计的电子元件。它通过采用先进的多层技术来实现高效抑制效果,广泛应用于通信、计算机、工业自动化等领域,尤其是在需要严格控制电磁干扰的环境中。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 0603, 0805, 1206, 1806, 1812 (见尺寸表) |
    | 阻抗值 | 30Ω ~ 600Ω (具体取决于型号和频率) |
    | 测试频率 | 100 MHz |
    | 直流电阻(最大) | 0.015Ω ~ 0.10Ω |
    | 额定直流电流(最大) | 2000 mA ~ 6000 mA |
    | 环境温度范围 | -55°C ~ +125°C |
    | 耐热冲击 | 100次循环,-40°C ~ +125°C |
    | 带电湿度测试 | 85% RH,+85°C,1000小时 |

    3. 产品特点和优势


    - 高可靠性:经过严格的机械和电气测试,确保长期稳定运行。
    - 多尺寸封装:提供多种尺寸,方便不同应用场景的选择。
    - 大电流处理能力:额定电流最高可达6A。
    - 自屏蔽设计:减少对外部磁场的干扰。
    - 镍屏障镀层:有效防止银迁移,延长使用寿命。
    - 宽温度范围:适应极端温度环境,适用于严苛的应用条件。

    4. 应用案例和使用建议


    - 应用案例:在计算机主板上用于抑制电源噪声,在通讯设备中作为信号线的EMI滤波器。
    - 使用建议:根据不同的电流需求选择合适的型号;确保安装时无机械应力,以避免损坏。

    5. 兼容性和支持


    Vishay ILHB 系列磁珠与其他标准SMD组件兼容,易于集成到现有电路板设计中。Vishay提供详尽的技术支持和售后服务,包括在线文档、电子邮件支持和电话咨询。

    6. 常见问题与解决方案


    - 问题1:磁珠工作时发热严重?
    - 解决办法:检查安装是否正确,确保良好散热。如需要,可加装散热片或风扇辅助降温。
    - 问题2:阻抗曲线不一致?
    - 解决办法:确认测试条件(如温度、频率)是否符合要求,检查连接是否可靠。

    7. 总结和推荐


    Vishay ILHB 系列高电流多层铁氧体磁珠凭借其出色的性能和广泛的适用性,是一款值得信赖的产品。它不仅能够有效地抑制电磁干扰,还能在各种极端条件下稳定工作。综上所述,强烈推荐该系列产品用于需要严控电磁干扰的应用场合。
    本文档所描述的产品及其规范可能随时发生变化,以提高可靠性、功能或设计等。Vishay 不对任何错误、不准确或不完整的信息承担任何责任。请参阅最新版的数据表以获取最新的产品规格和技术支持信息。

ILHB1206ER500V参数

参数
额定电流 6A
阻抗@频率 50Ω@100MHz
直流电阻(DCR) 20mΩ
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ILHB1206ER500V厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ILHB1206ER500V数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 磁珠 VISHAY INTERTECHNOLOGY ILHB1206ER500V ILHB1206ER500V数据手册

ILHB1206ER500V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0777 ¥ 0.6949
9000+ $ 0.0771 ¥ 0.6888
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2084.7
直接购买
加入购物车
